Система металевих дротових лотків F55 Combitech
Система металевих дротових лотків для організації кабельної інфраструктури, переважно всередині будівель та споруд. Великий асортимент типорозмірів дозволяє задовольнити будь-які побажання замовників, а спеціальні виконання розширюють можливості використання дротових лотків в агресивних середовищах.
У порівнянні з іншими типами лотків суттєво полегшено процес монтажу кабельної траси, особливо при великій кількості поворотів і розгалужень, що робить даний тип лотків кращим для монтажу кабельних трас складної геометрії.

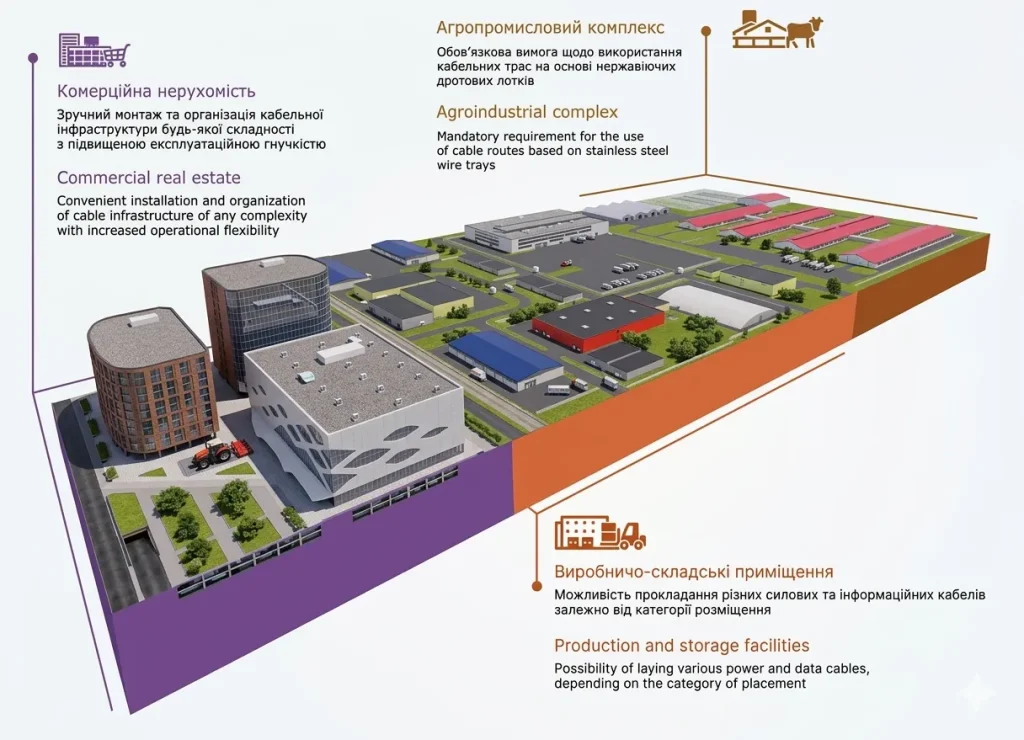

Комерційна нерухомість
Прокладання кабельних трас в основному здійснюється в гальванічно оцинкованих дротяних лотках. За бажанням замовника в ряді випадків використовується пофарбований дротовий лоток.

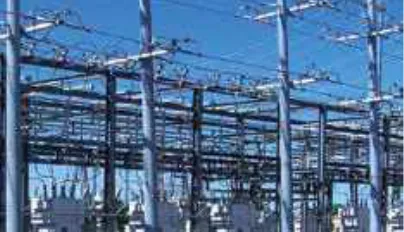

Промислові об'єкти
Для прокладання як силових, так і інформаційних кабелів, залежно від категорії розміщення, використовуються гальванічно оцинковані або гарячеоцинковані дротяні лотки.
Агропромисловий комплекс
У більшості випадків потрібне застосування кабельних трас на основі нержавіючих дротових лотків.
Переваги

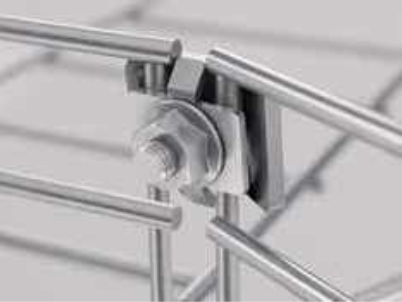

Легкий та швидкий монтаж
Система дротових лотків F55 Combitech не потребує великої кількості аксесуарів. Монтаж системи проводиться на об'єкті. Будь-які розгалуження та повороти виконуються вручну за допомогою лише двох видів інструментів: кусачок та гайкового ключа. Це дозволяє економити до 60% часу монтажу та знижує витрати.

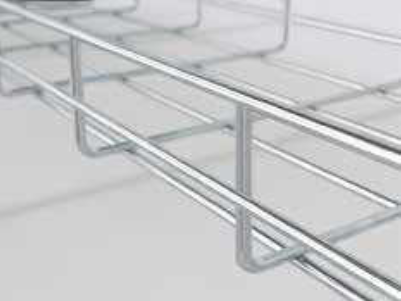

Висока міцність
Конструктивна особливість стінок лотка забезпечує його високі показники міцності. Використання для виробництва лотка дроту товщиною 3,8 та 4,5 мм дозволяє досягти високої несучої здатності.
Широкий асортимент кріплень
Компанія ДКС виробляє широкий асортимент універсальних кріплень, що дозволяють організувати кабельну систему будь-якої складності.
Тривалий термін служби

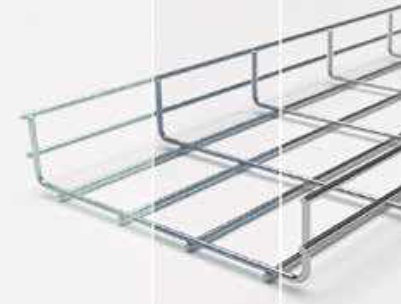

Різні варіанти виконання дротяних лотків дозволяють підібрати необхідне покриття для будь-якої сфери застосування, що забезпечує тривалий термін служби та високу надійність кабельної траси в цілому.

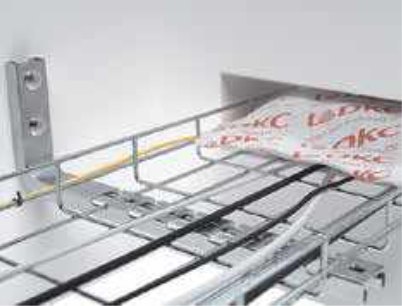

Створення вогнестійких кабельних ліній
В умовах відкритого вогню (пожежі) дротяний лоток, змонтований згідно з технічним регламентом ДКС для монтажу вогнестійких кабеленесучих конструкцій, зберігає несучу здатність (R) протягом 90 хвилин, що підтверджується сертифікаційними випробуваннями.

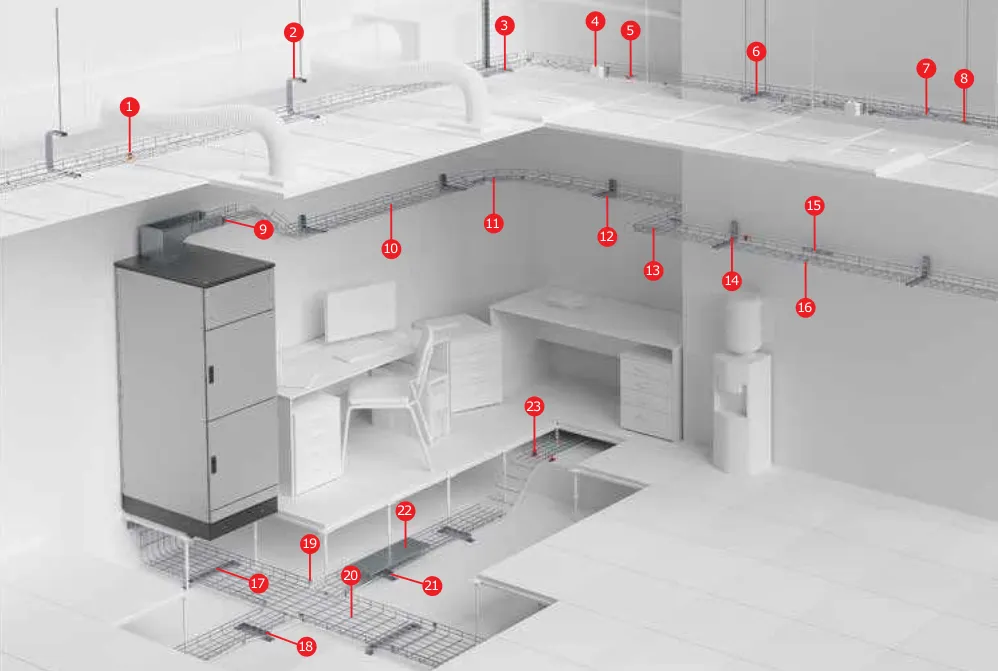

Склад системи
- Посилена клема заземлення для дротового лотка.
- Легка стельова консоль для дротового лотка FBA-30.
- Консоль BM для дротового лотка.
- Монтажна плата.
- Обмежувач радіусу вигину кабелю.
- С-подібний профіль для дротового лотка FPL-21.
- Сполучна пластина з отвором по центру.
- Пластина для підвісу дротового лотка на шпильці.

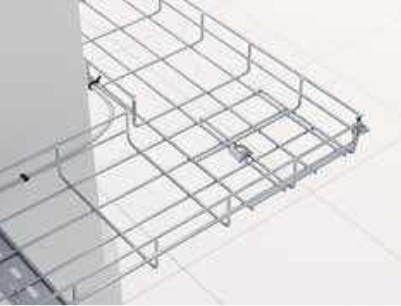

- Перехідник із дротового лотка на листовий.
- Дротовий лоток 5х200 L3000.
- З'єднувач із сімома отворами.
- Консоль ML для дротового лотка.
- Кріпильний комплект №1 для монтажу дротового лотка.
- Легка консоль для дротового лотка FBC-30.
- Безгвинтове кріплення для дротового лотка.
- Безгвинтовий затискач для дротового лотка.
- Кріплення TM до стіни для вертикального монтажу.
- Клема заземлення для дротового лотка.
- Кріпильний комплект №3 для монтажу дротового лотка.
- Дротовий лоток висотою 50 мм.
- Тримач для кришки.
- Кришка із заземленням на лоток.
- Комплект кріплення для встановлення на підлогу.
Технічні характеристики
Технічні умови
ТУ У 25.9-31032472-004:2017.
Матеріали та типи покриття
Виконання 1 — Сталь SAE 1006 (аналог Ст2, Ст3) сталь оцинкована гарячим конвеєрним способом за методом Сендзиміра, марка сталі 08пс, група ХП, клас 2 згідно з ДСТУ EN 10346.
Виконання 2 — Сталь SAE 1006 (аналог Ст2, Ст3) або сталь чорна марки 08пс ДСТУ EN 10346 з наступним гарячим цинкуванням відповідно до вимог ДСТУ EN ISO 1461.
Виконання 3 — Сталь марки AISI 304 (08Х18Н10) без додаткового покриття, з обробкою електрополіруванням або без неї.
Кліматичне виконання
Виконання 1 — П2, ХЛ2, ПХЛ2, ОМ2.
Виконання 2 — П1, ХЛ1, ПХЛ1, ПХЛ5, ОМ1.
Виконання 3 — П1, ХЛ1, ПХЛ1, ПХЛ5, ОМ1.
Клас стійкості до корозії ДСТУ EN 61537
Виконання 1 — 1.
Виконання 2 — 6.
Виконання 3, 6 — 9А.
Ударна міцність
Не менше ніж 20 Дж згідно з ДСТУ EN 61537.
Структура формування кодів при замовленні лотків різних виконан
Виконання 1
Зовнішня установка —
С2 атмосфера з низьким рівнем забруднення, в основному сільські райони.
Внутрішня установка —
С1 опалювальні приміщення з чистою атмосферою.
С2 неопалювані приміщення, можлива поява конденсації.
Гарантований термін служби — 20 років / 15 років.
Виконання 2
Зовнішня установка —
С3 міські або помірно забруднені атмосфери. Прибережні території з низьким рівнем солоності.
С4 промислові атмосфери і прибережні території з помірною солоністю.
Внутрішня установка —
С3 виробничі приміщення з високою вологістю і помірним забрудненням повітря.
С4 промислові виробництва з високим рівнем забруднення, приміщення з високою вологістю і солоністю.
Гарантований термін служби — 20 років / 15 років.
Виконання 3
Зовнішня установка —
С5 промислові зони з високою вологістю і агресивною атмосферою. Прибережні або морські території з високою солоністю.
Внутрішня установка —
С5 будівлі і площі з майже постійною конденсацією і дуже високим рівнем забруднення.
Гарантований термін служби — 10–20 років.
Кліматичне використання
Гальванічно оцинкована сталь або сталь, оцинкована методом Сендзіміра (стандартне виконання). Виконання 1.
При замовленні стандартних виконань «Гальванічно оцинкована сталь» для дротових лотків або «Сталь, оцинкована за методом Сендзіміра» для аксесуарів використовується код виробу без додавання додаткових літер та позначень.
Приклад коду дротового лотка у виконанні «Гальванічно оцинкована сталь» з висотою 75 мм та шириною 400 мм: FC7540.
Гаряче цинкування зануренням (HDZ). Виконання 2.
При замовленні спеціального виконання «Гаряче цинкування зануренням» до стандартного коду виробу додаються літери «HDZ».
Приклад коду дротового лотка, оцинкованого методом занурення, з висотою 75 мм і шириною 400 мм: FC7540HDZ.
Нержавіюча сталь (INOX). Виконання 3.
При замовленні спеціального виконання «Нержавіюча сталь» до стандартного коду виробу додаються літери «INOX». При цьому дротові лотки та аксесуари виготовляються з нержавіючої сталі марки AISI 304.
Приклад коду дротового лотка з висотою 75 мм та шириною 400 мм у виконанні «Нержавіюча сталь»: FC7540INOX.

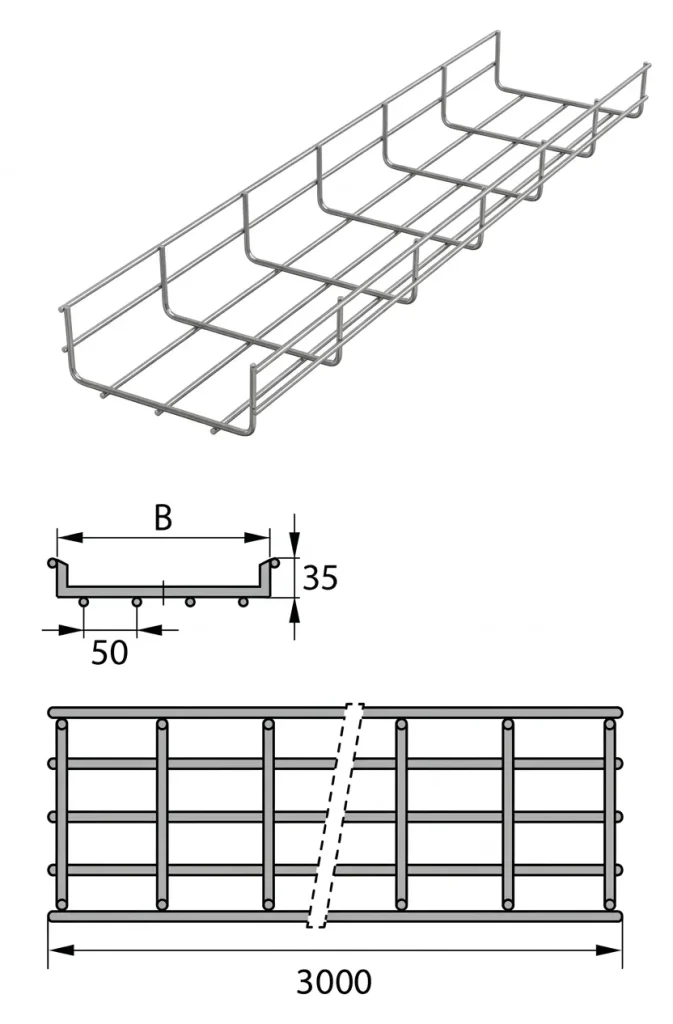

Прямі елементи дротового типу H35
Призначення:
- Прокладання прямих ділянок кабельної траси; виготовлення поворотів та розгалужень для кабельної траси.
Умови монтажу:
- Необхідно використовувати додаткові опори з обох боків кожного системного аксесуара. Для аксесуару "Поворот з великим радіусом вигину" також потрібна додаткова опора по центру.
Характеристики:
- Діаметр дроту – 3,8 мм для основи лотка 50,
100, 150 та 200 мм; - Діаметр дроту – 4,5 мм для основи лотка 300,
400, 500 та 600 мм.

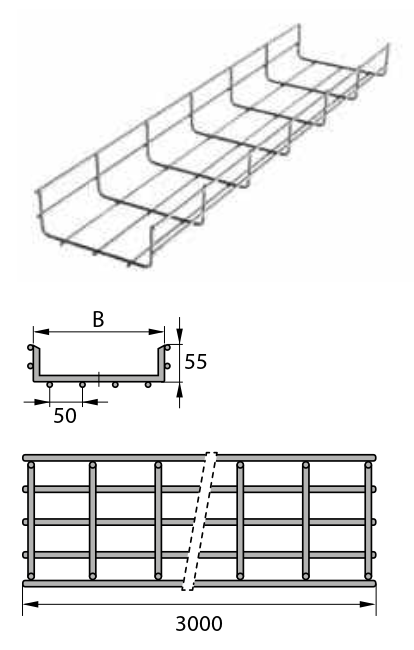

Прямі елементи дротового типу H55
Призначення:
- Прокладання прямих ділянок кабельної траси, виготовлення поворотів та розгалужень кабельної траси.
Умови монтажу:
- Необхідно використовувати додаткові опори з обох боків кожного системного аксесуара. Для аксесуара «Поворот з великим радіусом вигину» також потрібна додаткова опора по центру.
Характеристики:
- Діаметр дроту — 3,8 мм для основи лотка 50, 100, 150 та 200 мм.
- Діаметр дроту — 4,5 мм для основи лотка 300, 400, 500 та 600 мм.

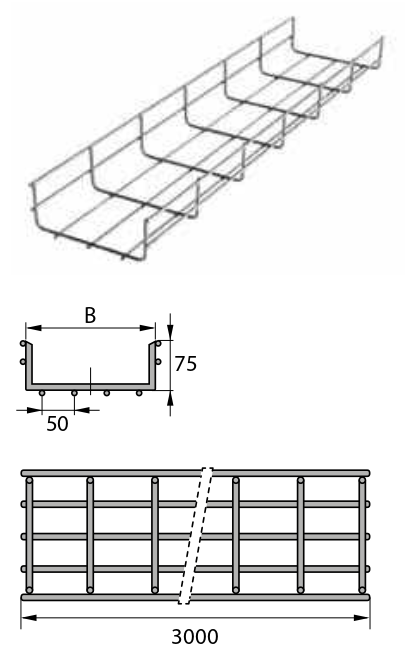

Прямі елементи дротового типу H75
Призначення:
- Прокладання прямих ділянок кабельної траси, виготовлення поворотів та розгалужень кабельної траси.
Умови монтажу:
- Необхідно використовувати додаткові опори з обох боків кожного системного аксесуара. Для аксесуара «Поворот з великим радіусом вигину» також потрібна додаткова опора по центру.
Характеристики:
- Діаметр дроту — 3,8 мм для основи лотка 50, 100, 150 та 200 мм.
- Діаметр дроту — 4,5 мм для основи лотка 300, 400, 500 та 600 мм.

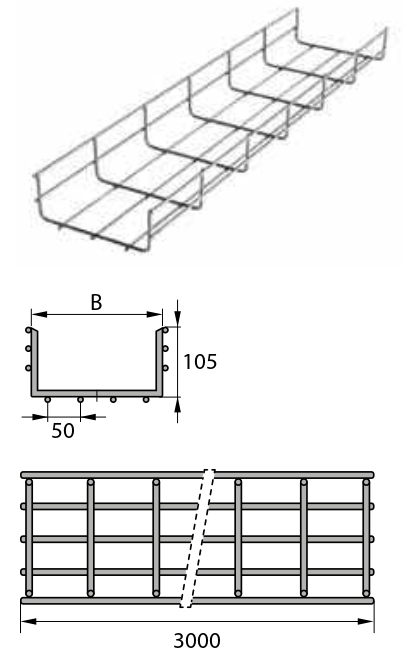

Прямі елементи дротового типу H105
Призначення:
- Прокладання прямих ділянок кабельної траси, виготовлення поворотів та розгалужень кабельної траси.
Умови монтажу:
- Необхідно використовувати додаткові опори з обох боків кожного системного аксесуара. Для аксесуара «Поворот з великим радіусом вигину» також потрібна додаткова опора по центру.
Характеристики:
- Діаметр дроту — 3,8 мм для основи лотка 50, 100, 150 та 200 мм.
- Діаметр дроту — 4,5 мм для основи лотка 300, 400, 500 та 600 мм.
