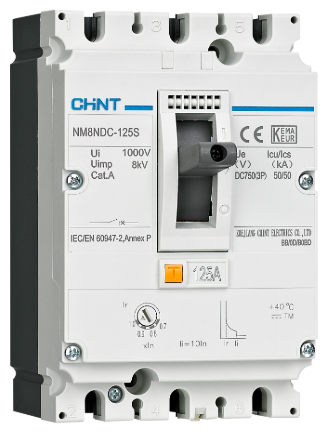

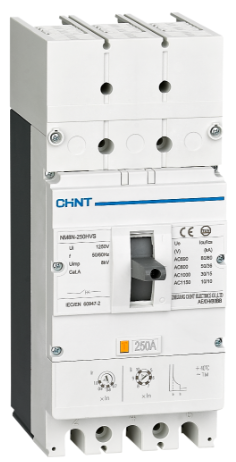

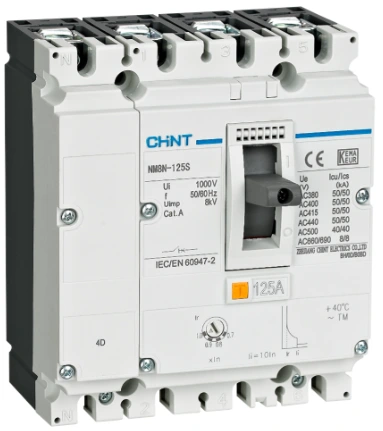

Автоматический выключатель в литом корпусе NM8N

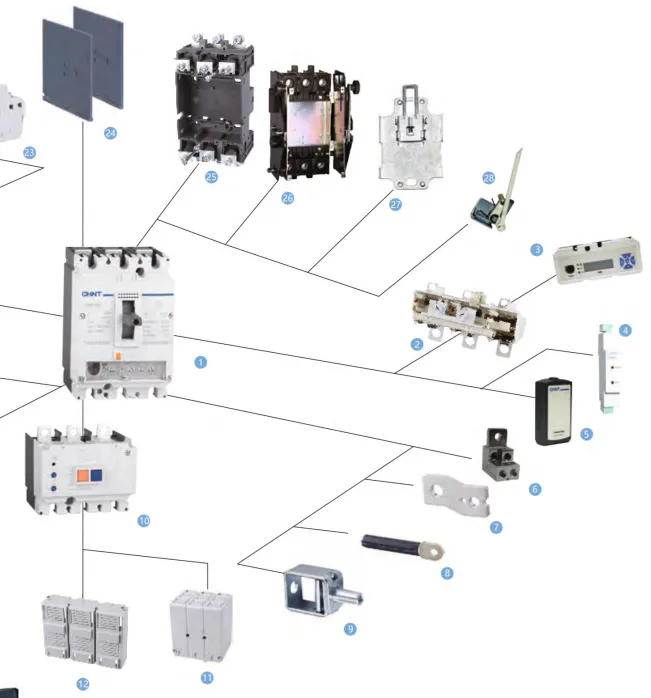

1. Корпус.

2. Термомагнитный расцепитель.

3. Электронный расцепитель.

4. Коммуникационный модуль.

5. Батарейный модуль.

6. Кабельный соединитель.

7. Фронтальная соединительная клемма.

8. Задняя соединительная клемма.

9. Зажимная клемма.

10. Модуль защиты по дифференциальному току.

11. Длинная крышка для клемм.

12. Короткая крышка для клемм.

13. Поворотная рукоятка.

14. Эргономичная удлиненная поворотная рукоятка.

Автоматичний вимикач у литому корпусі NM8N

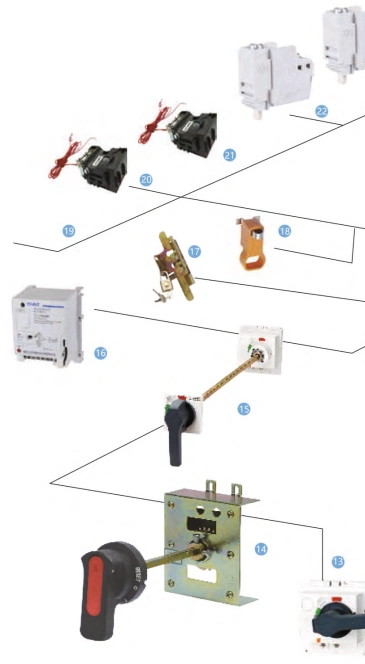

15. Удлиненная поворотная рукоятка.

16. Рабочий механизм с электроприводом.

17. Механическая взаимная блокировка.

18. Блокировочная система.

19. Замыкающий электромагнит.

20. Расцепитель минимального напряжения.

21. Шунтовой расцепитель.

22. Сигнальный контакт.

23. Вспомогательный контакт.

24. Межфазная перегородка.

25. Основание втычного типа.

26. Основание выкатного типа.

27. Переходник для монтажа на DIN-рейку.

28. Защитное устройство втычного и выкатного типа.

Общие сведения

Автоматический выключатель в литом корпусе серии NM8N предназначен для работы в цепях переменного тока частотой 50/60 Гц с номинальным напряжением 690 В и ниже. Также он может использоваться в системах с напряжением постоянного тока до 1000 В включительно при номинальных токах от 16 до 1600 А.

Он обеспечивает:

Защиту цепей и электрооборудования от перегрузок по напряжению, коротких замыканий или пониженного напряжения.
Защиту от перегрузок по напряжению, коротких замыканий или пониженного напряжения при нечастых запусках двигателя.
Функции защиты распределительных устройств, двигателей, защиты по дифференциальному току и функции полного отключения.

Монтаж и стандарты

Выключатель имеет гибкие возможности установки:

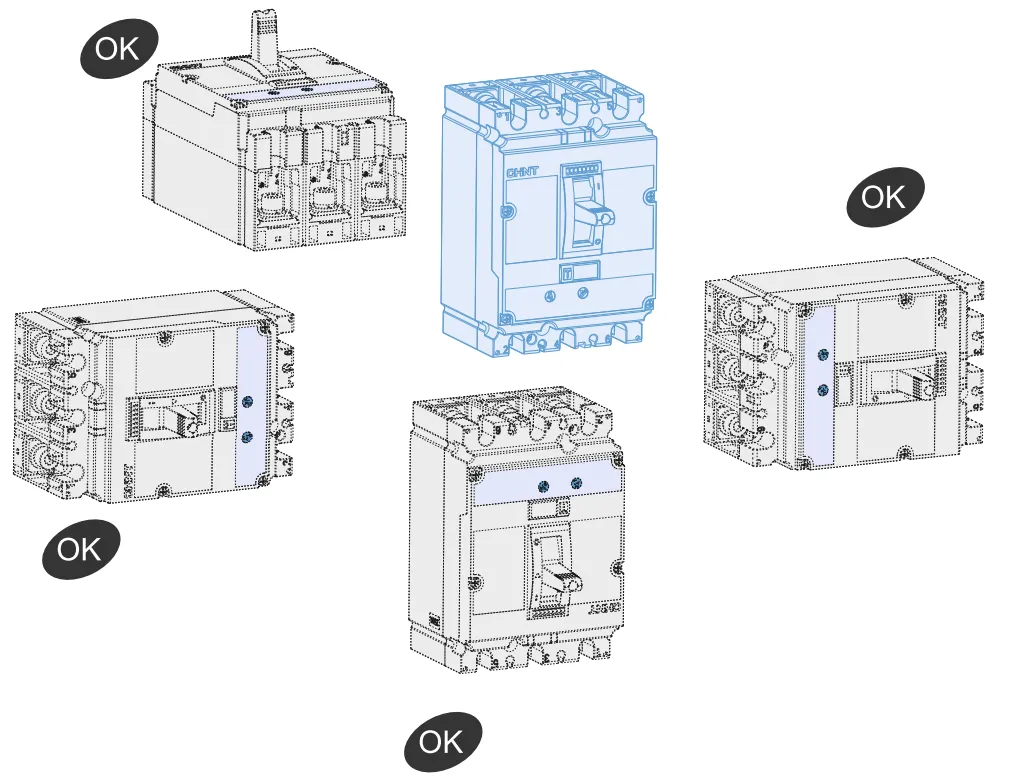

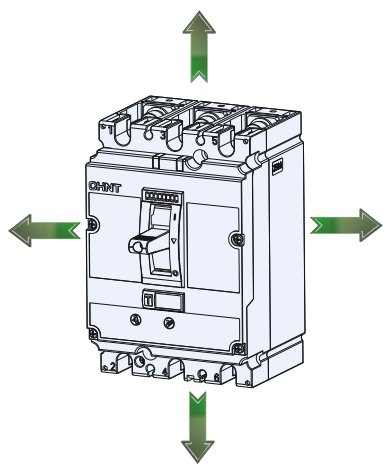

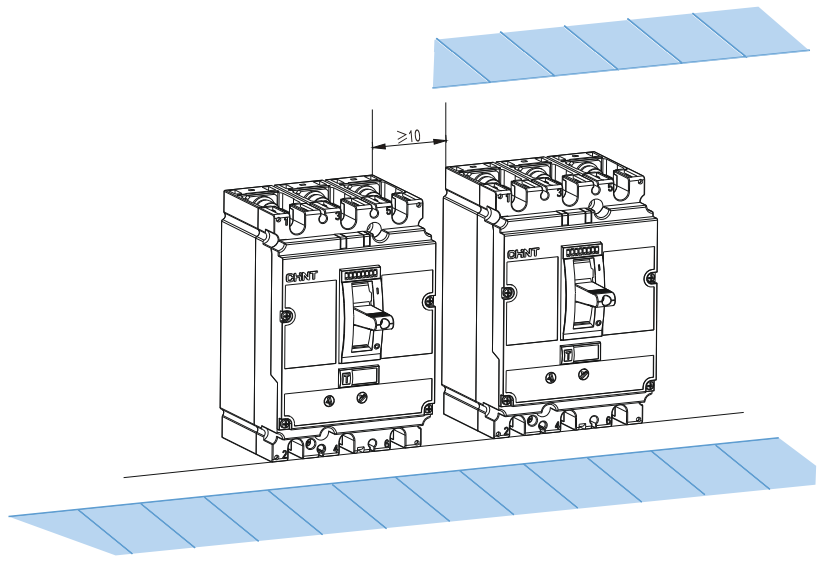

Автоматический выключатель может монтироваться вертикально или горизонтально.

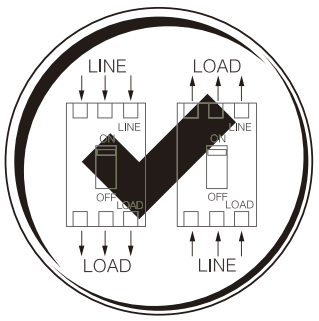

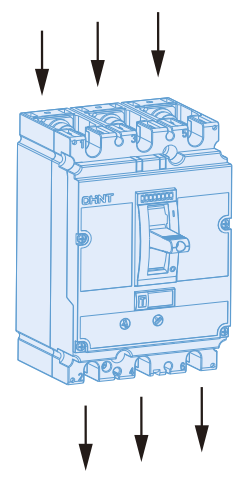

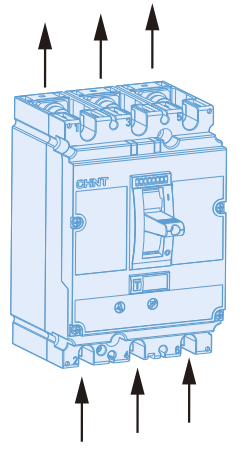

Допускается подключение силовых линий снизу корпуса. Совместимые стандарты:

IEC60947-1: Аппаратура распределения и управления низковольтная. Общие правила.
IEC60947-2: Аппаратура распределения и управления низковольтная. Автоматические выключатели.
IEC60947-3: Аппаратура распределения и управления низковольтная. Выключатели, разъединители, выключатели-разъединители и комбинации их с предохранителями.
IEC60947-4-1: Электромеханические контакторы и пускатели двигателей (включая устройства защиты двигателей) для низковольтной коммутационной аппаратуры механизмов управления.

Условия эксплуатации

Температура

Температура эксплуатации и хранения составляет от –40 до +70 °C.
Среднее значение температуры в течение 24 часов не должно превышать +35 °C.
При температуре окружающей среды от –40 до +70 °C пользователи должны учитывать снижение эксплуатационных характеристик или предусмотреть температурную компенсацию.
Соответствующие сведения приведены на стр. 73 и 74.

Высота над уровнем моря: le 2000 м.

Степень загрязнения: 3.

Степень защиты: IP40.

Атмосферные условия

На месте монтажа относительная влажность не должна превышать 50% при максимальной температуре +40 °С.
Более высокая относительная влажность допускается при более низкой температуре.
Например, относительная влажность может составлять 90% при +20 °С.
Необходимо принять специальные меры для предотвращения выпадения росы.
