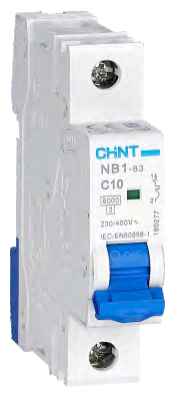

Автоматические выключатели NВ1
Применение
- Автоматические выключатели предназначены для защиты распределительных и групповых сетей от перегрузок и токов короткого замыкания.
- Применяются во вводно-распределительных щитах жилых и административных построек, а также в промышленности.
- Выключателиимеют три типа характеристики срабатывания от короткого замыкания тока и различные области применения.
- Кривая B 3-5 In: Защита сетей от перегрузок и коротких замыканий, защита протяженных кабельных линий электроснабжения с системами заземления TN и IT.
- Кривая C 5-10 In: Защита сетей от перегрузок и коротких замыканий, защита резистивных и индуктивных нагрузок с низким импульсным током.
- Кривая D 10-14 In: Защита сетей от перегрузок и коротких замыканий, защита нагрузок с высокими импульсными токами при включении нагрузки (низковольтные трансформаторы, лампы-разрядники).
Преимущества изделия
- Выключающая способность до 10 кА.
- Серия NB1-63DC для использования в сетях постоянного тока.
- Индикация положения контактов.
- Механизм быстрого включения.
- Возможность подключения провода и шин (PIN, FORK).

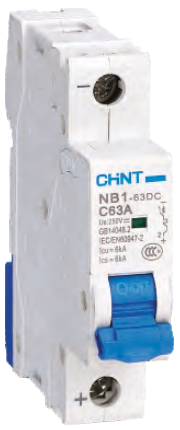

Автоматические выключатели NB1-63DC
Применение
Автоматические выключатели NB1-63DC применяются в цепях постоянного тока (системы автоматизации и управления промышленными процессами, транспорт, возобновляемая энергия и т.п.). Они выполняют функции защиты цепей от токов короткого замыкания и перегрузки.

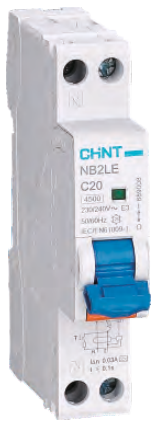

Автоматические выключатели дифференциального тока (электронные) NB2LE
Описание
Автоматические выключатели дифференциального тока NB2LE для однофазных сетей в одном модульном исполнении (18 мм) предназначены для защиты человека от поражения электрическим током при повреждении изоляции и электроустановок, а также защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.

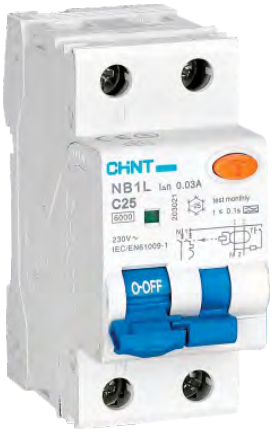

Автоматы дифференциального тока (электронные) NB1L
Преимущества изделия
- Выключающая способность до 10 кА.
- Электромеханический дифференциальный блок.
- Выполнение 1P+N, 2-3-4P.
- Тип AC(A).
- Широкий выбор аксессуаров.
Применение
Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков, обеспечивает:
- В исполнениях с уставками срабатывания 30 и 100 мА защита людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
- В исполнении с уставкой срабатывания 300 мА защита от пожара из-за возгорания изоляции токоведущих частей;
- Защита от перегрузки и короткого замыкания.
Выбор класса
- АС – защита только от синусоидальных переменных токов утечки.
- А – как от синусоидальных, так и от пульсирующих постоянных токов утечки.
- Кривая В 3-5 ln.
- Защита цепей от перегрузок и коротких замыканий; защита протяженных кабелей систем электроснабжения с системами заземления TN и IT.
- Кривая С 5-10 ln.
- Защита цепей от перегрузок и коротких замыканий; защита резистивных и индуктивных нагрузок с низким импульсным током.

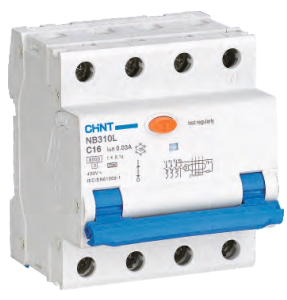

Автоматические выключатели дифференциального тока NB310L
Преимущества изделия
- Электромеханический дифференциальный блок.
- Для выполнения 3P+N ширина модуля 72 мм.
- Характеристики B, C.
- Тип защитной свойства AC, A.
Описание
Автоматические выключатели дифференциального тока NB310L предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 Г и частотой 50 Гц.

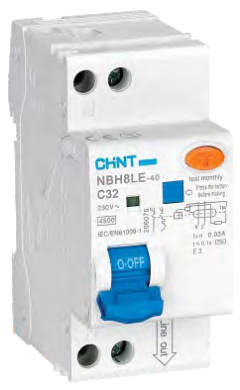

Автоматы дифференциальные (электронные) NBH8LE
Применение
Выключатели дифференциальные NBH8LE предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электрооборудования. Выключатели обладают высоким быстродействием, надежными и долговечными.

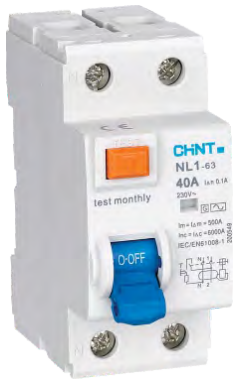

Устройство защитного отключения NL1
Применение
Выключатели дифференциальные NL1 предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электрооборудования. Выключатели обладают высоким быстродействием, надежными и долговечными.
Выбор класса
- АС – защита только от синусоидальных переменных токов утечки.
- А – как от синусоидальных, так и от пульсирующих постоянных токов утечки.
Выбор тока утечки
- 30 мА – применяются для защиты человека от поражения электрическим током в наиболее распространенных случаях – защита розеточных групп и общих цепей небольшой протяженности (по сравнению с квартирной или офисной проводкой).
- 100 мА – применяются в основном для защиты от утечки тока в цепях большей протяженности для нескольких сегментов и защиты каждого из них отдельным устройством.
- 300 мА – служат только для защиты от пожаров, поэтому иногда называются «противопожарными».
Время отключения
- Мгновенное отключение.
- Выключение с выдержкой.
- Отключение "селективного" типа.

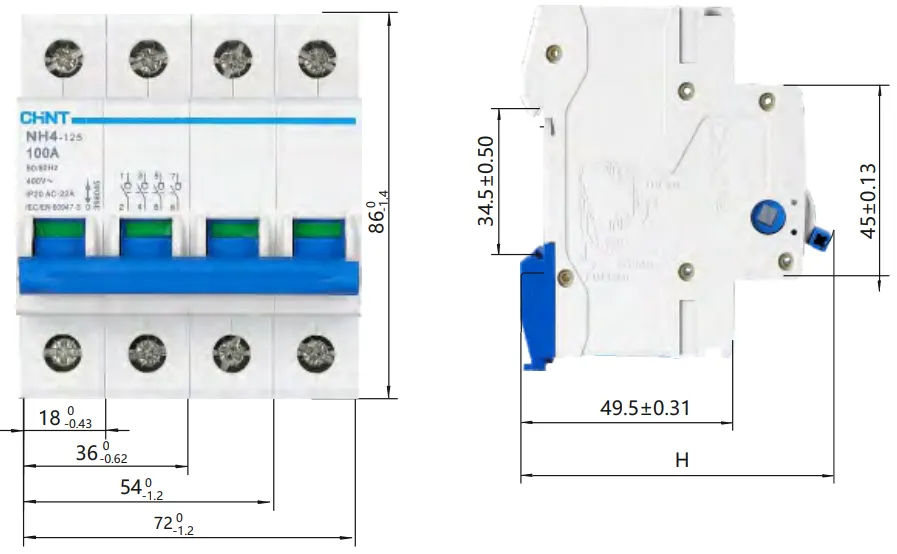

NH4 Выключатели нагрузки
Применение
- Используются для оперативного соединения и разъединения цепи.
- Эта серия аппаратов не обеспечивает защиту цепи, для этого следует использовать модульное оборудование.

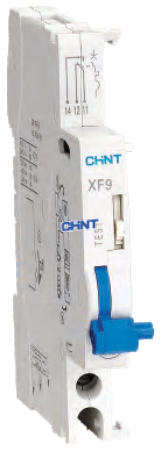

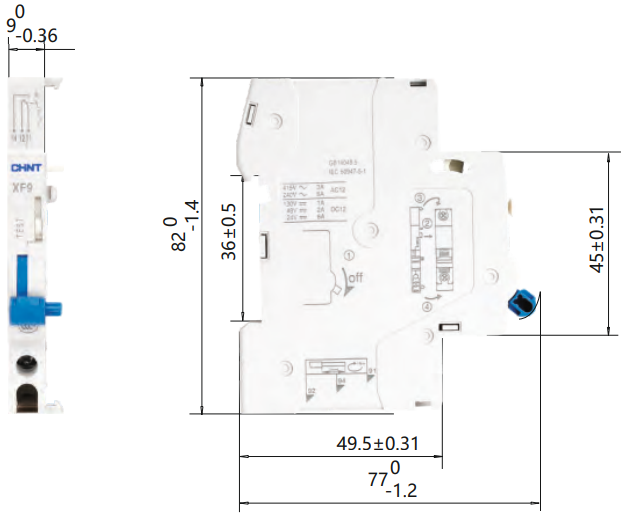

XF9 Вспомогательный контакт (для NB1, NBH8, NB1L)
Применение
XF9 служат для получения информации о состоянии контакта выключателей автоматических и дифференциальных автоматов (NB1, NBH8, NB1L, NBH8LE).
Изделия стыкуют с левой стороны с выключателем.

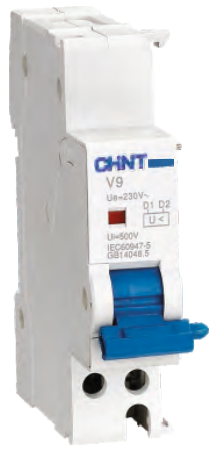

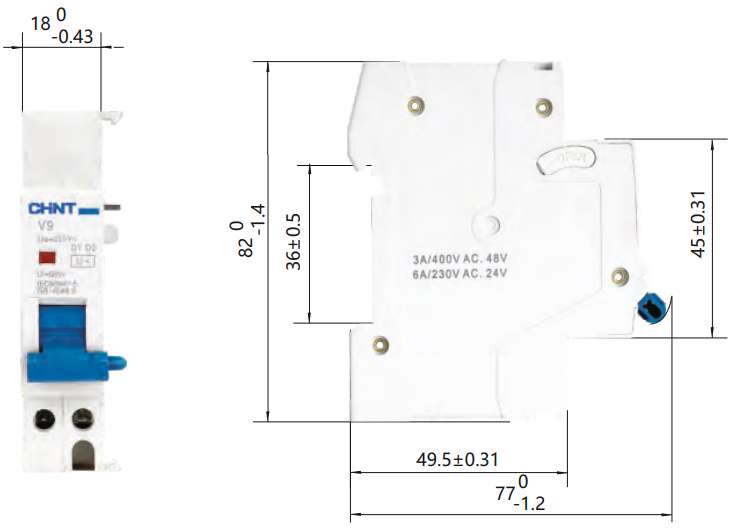

V9 Расцепитель минимального напряжения (для NB1, NBH8, NB1L)
Применение
Расцепитель минимального напряжения V9 предназначен для аварийного отключения при недопустимом понижении напряжения электрической сети.
Изделия стыкуют с левой стороны с выключателем.
