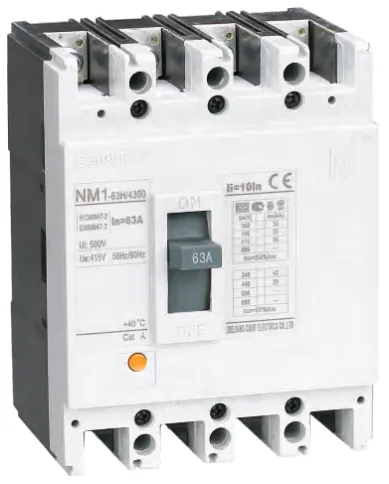

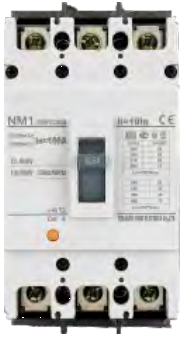

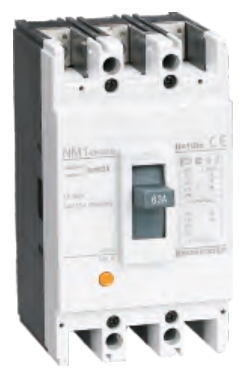

Автоматические выключатели серии NM1
Характеристики
- Сертификаты: KEMA, RCC, GOST, UKrSEPRO, EK.
- Электрическиехарактеристики: до 690В переменного тока частотой 50/60 Гц, 10 – 1250А
- Условия монтажа: на вертикальной плоскости, в вертикальном или горизонтальном положении.
- Стандартсоответствия: ГОСТ Р 50030.2.
Условия применения:
- Диапазон температур от -40 до 70 °C.
- Температура 40 °C является контрольной для нормирования защитных характеристик выключателей с тепловыми и электромагнитными расцепителями сверхтоков. При использовании выключателей с температурой окружающей среды, отличной от 40 °C, следует корректировать значение номинального тока, применяя температурный коэффициент, указанный в пункте.
Высота над уровнем моря: менее 2000 м (при применении выключателей на большей высоте следует учесть необходимость понижения величины номинального тока).
Категория загрязнения среды: 3.
Допустимая влажность воздуха:
- Допустимая относительная влажность воздуха в месте установки выключателя не должна превышать 50% при температуре 40 °C. Высшее значение влажности допустимо при более низкой температуре, например, влажность воздуха 90% допустима при температуре не более 20 °C.
- Необходимо принять меры защиты от выпадения росы на выключатели.
Классификация по классу выключательной способности

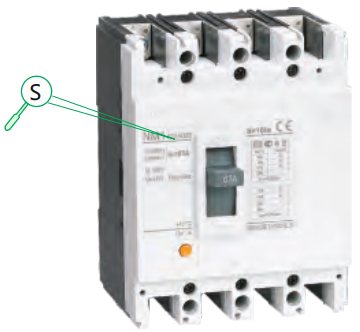

Со стандартной отключающей способностью (S)

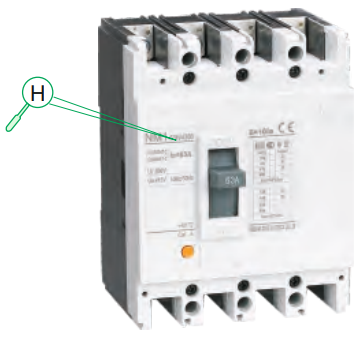

С высокой отключающей способностью (Н)

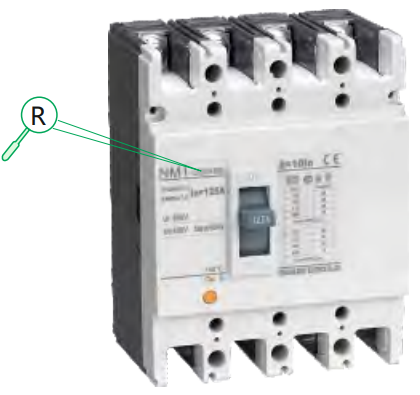

Токоограничивающий тип (R)
Выполнение по способу монтажа и подсоединения проводников
Стационарное исполнение, переднее присоединение

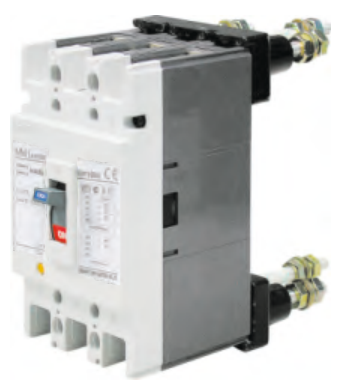

Стационарное исполнение, заднее присоединение (шинами)
Ручное управление рукояткой выключателя

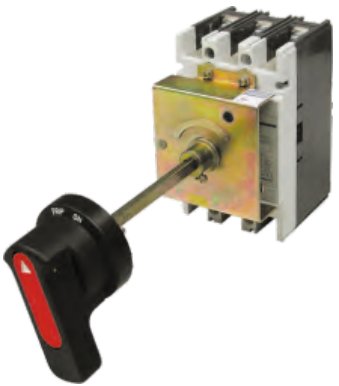

Ручное управление поворотной рукояткой через оперативную панель
Выполнение по способу управления

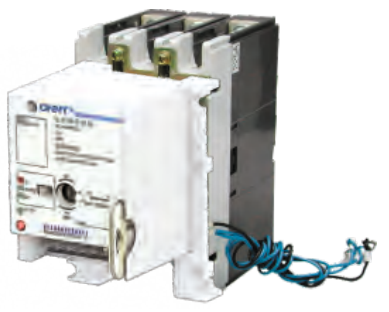

Управление с помощью электропривода
Выполнение по количеству полюсов

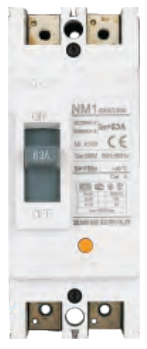

Двухполюсные (2P)
Трехполюсные (3P)

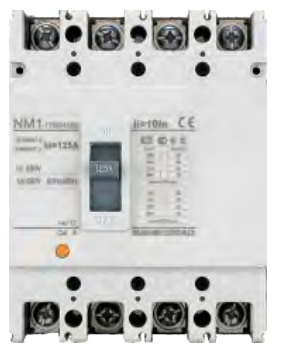

Четырехполюсные (4P, 3P + N)
Условия эксплуатации
Диапазон температур от -40 до 70 °C. Температура 40 °C является контрольной для нормирования защитных характеристик выключателей с тепловыми и электромагнитными расцепителями сверхтоков. При использовании выключателей с температурой окружающей среды, отличной от 40 °C, следует корректировать значение номинального тока, применяя температурный коэффициент.
Высота над уровнем моря: менее 2000 м (при применении выключателей на большей высоте следует учесть необходимость понижения величины номинального тока).
Управление с помощью двигательного привода.
Категория загрязнения среды: 3.
Допустимая влажность воздуха:
- Допустимая относительная влажность воздуха в месте установки выключателя не должна превышать 50% при температуре 40 °C.
- Более высокое значение влажности допустимо при более низкой температуре, например, влажность воздуха 90% допустима при температуре не более 20 °C.
- Необходимо принять меры защиты от выпадения росы на выключатели.

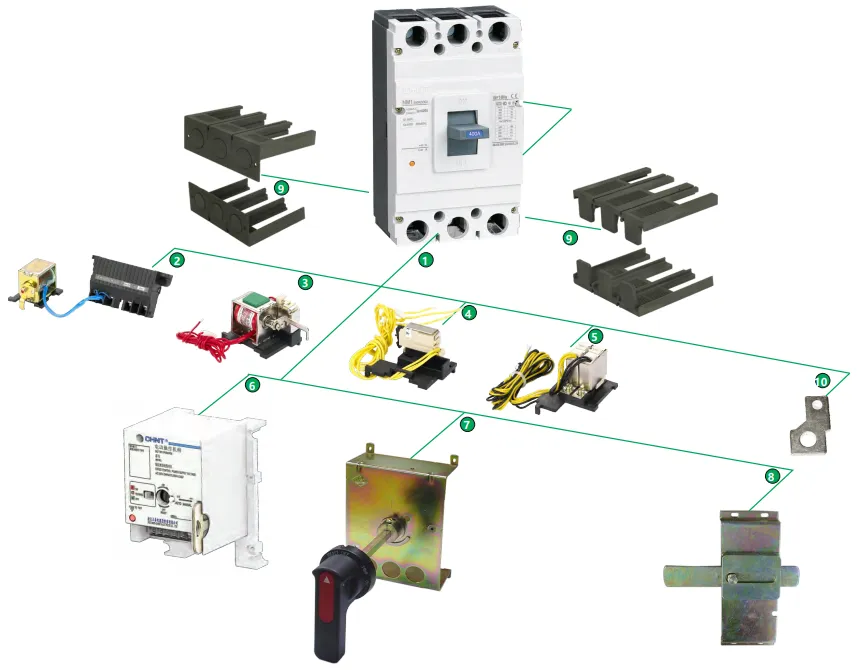

Конструкция выключателей
- Автоматический выключатель.
- Расцепитель минимального напряжения.
- Независимый расцепитель.
- Сигнальные контакты.
- Вспомогательные контакты.
- Моторный привод.
- Ручной поворотный привод.
- Механическая блокировка.
- Защитные крышки выводов.
- Наружные выводы для переднего присоединения.
