Дополнительные модули для автоматических выключателей: сигнальные контакты и расцепители

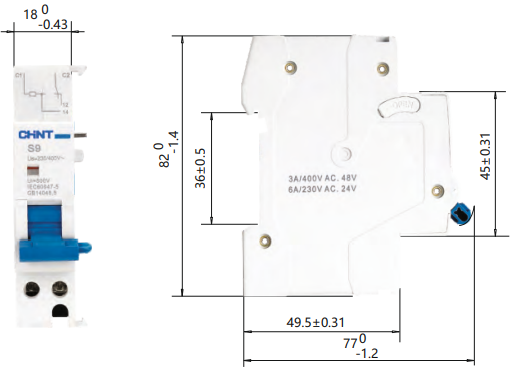

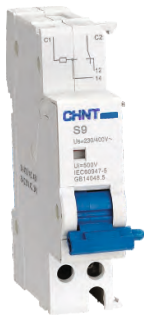

S9 Независимый расцепитель (для NB1, NBH8, NB1L)

Описание применения

S9 независимый расцепитель предназначен для дистанционного отключения автоматических выключателей(NB1, NBH8, NB1L).

Стыкуется с левой стороны выключателя и представляет собой электромагнит, влияющий на механизм расцепления.

Управление производится в импульсном режиме.

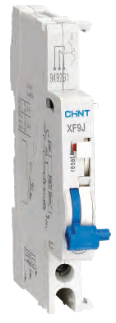

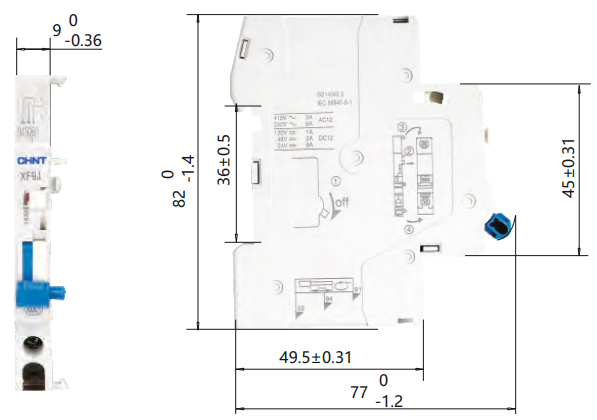

XF9J Сигнальный вспомогательный контакт (для NB1, NBH8, NB1L)

Описание применения

S9 независимый расцепитель предназначен для дистанционного отключения автоматических выключателей (NB1, NBH8, NB1L).

Стыкуется с левой стороны выключателя и представляет собой электромагнит, влияющий на механизм расцепления.

Управление производится в импульсном режиме.

Малогабаритный автоматический выключатель NXB-63S

1. Совместимые стандарты: МЭК/EN 60898-1
2. Имеющаяся сертификация: CE, EAC
3. Основные функции: Защита от перегрузки, защита от короткого замыкания и физическое отключение.

Технические параметры

• Номинальный ток: 1А, 2А, 3А, 4А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А;
• Номинальное напряжение: * 220 В~/230 В~/240 В~ (1 полюс, 1 полюс и N);
• 380 В~/400 В~/415 В~ (2 ~ 4 полюса, 3 полюса и N);
• Частота: 50/60 Гц;
• Тип электромагнитного расцепления: B, C, D;
• Количество полюсов: 1 полюс, 1 полюс и N, 2 полюса, 3 полюса, 3 полюса и N, 4 полюса;
• Механический ресурс: 20000 циклов;
• Срок службы электрической части: 10000 циклов;
• Номинальная наибольшая отключающая способность (I): 4500 А;
• Наибольшая отключающая способность  I): 4500 А;
• Выдерживаемое номинальное импульсное напряжение (U): 4 кВ;

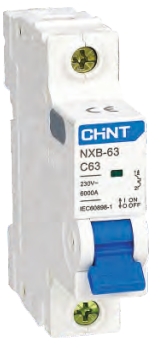

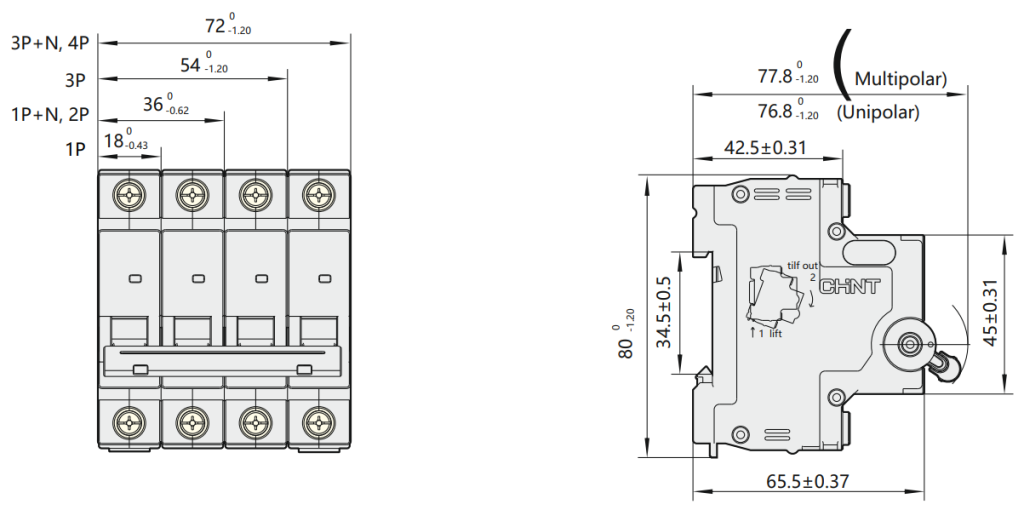

Автоматические выключатели NXB-63

Совместимые стандарты:

IEC 60898-1 IEC 60947-2.

Совместная сертификация:

CE

Основная функция

Защита от перегрузки, защита от короткого замыкания и физическое отключение.

Технические параметры

• Номинальный ток: 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50 и 63 А. Номинальное напряжение: 230 В изм. тока (1P, 1P+N), 400 В изм. тока (2~4P, 3P+N).
• Частота: 50/60 Гц.
• Тип электромагнитного расцепления: B, C, D. Количество полюсов: 1P, 1P+N, 2P, 3P, 3P+N, 4P.
• Срок службы механической части: 20000 циклов.
• Срок службы электрической части: 10000 циклов. Номинальная отключающая способность (ICS): 6000 А.
• Выключающая способность (ICS): 6000 А.
• Выдерживаемое номинальное импульсное напряжение (Uimp): 4 кВ.
• Потребляемая мощность на каждом полюсе автоматического выключателя.

Рабочая температура: -35 + 70°C. Пригодность к применению в разных условиях.

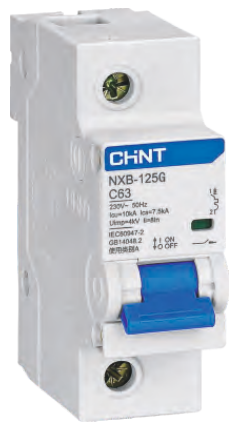

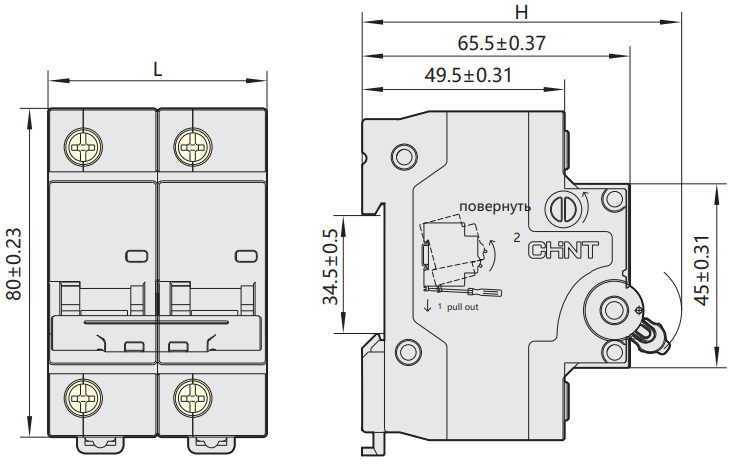

Автоматический выключатель NXB-125

Совместимые стандарты:

 IEC 60898-1

Совместная сертификация:

CE

Основная функция

Защита от перегрузки, защита от короткого замыкания.

Технические параметры

• Номинальный ток: 63, 80, 100 и 125 А.
• Номинальное напряжение: 230 В изм. тока (1P), 400 В изм. тока.
• Частота: 50/60 Гц.
• Тип электромагнитного расцепления: B, C, D.
• Количество полюсов: 1P, 2P, 3P, 4P.
• Срок службы механической части: 20000 циклов.
• Срок службы электрической части: 6000 циклов (In?100 A);
• 4000 циклов (In >100 A.
• Номинальная выключающая способность (Icu): 10 000 А.

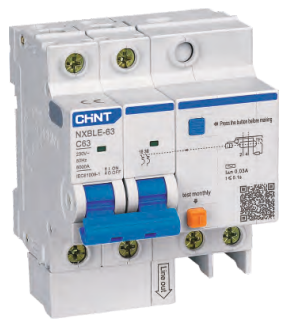

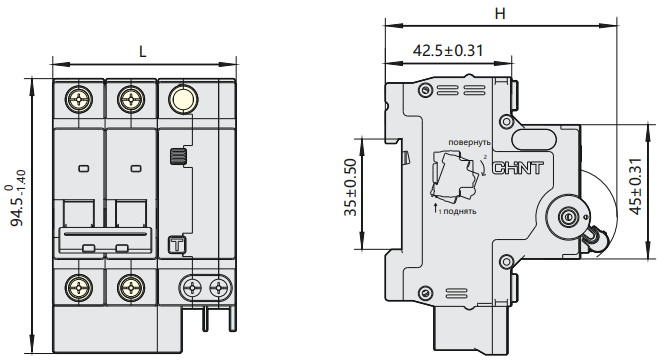

NXBLE-63 Автоматы дифференциальные

Совместимые стандарты:

 IEC 61009-1

Совместная сертификация:

CE

Основная функция

Защита от перегрузки, защита от короткого замыкания и физическое отключение.
Износ дифференциальных токов.

Технические параметры

Защита от перегрузки, защита от короткого замыкания и физическое отключение. Износ дифференциальных токов.

Технические параметры

• Номинальный дифференциальный рабочий ток: 0,03, 0,05, 0,075, 0,1 и 0,3А.
• Номинальное напряжение: 230 В изм. тока (1P+N, 2P), 400 В изм. тока (3P, 3P+N, 4P).
• Частота: 50/60 Гц.
• Тип электромагнитного расцепления: B, C, D.
• Количество полюсов: 1P+N, 2P, 3P, 3P+N, 4P.
• Срок службы механической части: 20000 циклов.
• Срок службы электрической части: 10000 циклов.
• Номинальная отключающая способность (ICS): 6000 А.
• Выключающая способность (ICS): 6000 А.
• Выдерживаемое номинальное импульсное напряжение (Uimp): 4 кВ.

NXL-63 Устройство защитного отключения. Общие сведения

Назначение

• Управление электрическими цепями.
• Защита людей от нарушения изоляции и дополнительная защита от прямого контакта с токопроводящими частями.
• Защита от воспламенения, которое может возникнуть при повреждении изоляции.
• Автоматические выключатели дифференциального тока используются в жилых домах, обслуживающем секторе и промышленности.

Выбор

Измерение формы волны тока

• Класс AC: Срабатывание происходит от дифференциальных переменных токов медленно растущих синусоидальной формы.
• Класс A: Срабатывание происходит при возникновении дифференциальных переменных токов синусоидальной формы, а также дифференциальных токов импульсов постоянного напряжения (как мгновенных, так и медленно растущих).

Чувствительность срабатывания

• 10 мА – защита от истоков в высокоточных измерительных приборах и при использовании в ванных комнатах.
• 30 мА – дополнительная защита от прямого контакта.
• 300 мА – защита от повреждения изоляции, а также от возникновения возгорания (пожарная защита).

Время срабатывания

• Мгновенно : Мгновенное отключение (без задержки).
