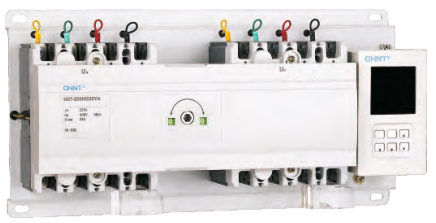

NZ7 Устройство автоматического ввода резерва (АВР)

NZ7 Устройство автоматического ввода резерва (АВР)

Преимущества изделия

1. Надежная конструкция с одним общим моторным приводом на два выключателя.
2. Электромеханическая и электрическая блокировка (плавкие предохранители).
3. 3 режима работы.
4. Вторичные клеммы для автозапуска дизель-генератора.
5. Широкие защитные настройки контроллера (время переключения, защита от пониженного и повышенного напряжения).
6. Съемная панель контроллера для установки на дверь шкафа АВР (провод 2 м в комплекте).
7. Широкий выбортипоразмеров и номинальных токов.

Общая информация

• Nz7 предназначен для автоматического перехода на резервный ввод в сетях переменного тока частотой 50 Гц номинальным рабочим напряжением до 400 В и номинальным током от 16 А до 630 А, а также управления и автоматического перехода на дизель-генератор.
• NZ7 также обеспечивает автоматическое переключение одного или нескольких нагрузок сети из одного источника питания на другой с целью обеспечения нормального функционирования оборудования на объектах.
• NZ7 используется на промышленных, коммерческих и бытовых объектах, а также в жилых домах. Сертификат: KEMA, РСТ Стандарт исполнения: IEC/EN 60947-6-1 ГОСТ Р 50030.6.1.

Условия работы

• Температура окружающего воздуха Верхний предел атмосферной температуры воздуха: +40 °С, нижний предел: -5 °С, среднее значение температуры не должно превышать +35 °С в течение 24 часов;
• Высота над уровнем моря Высота над уровнем моря: не более 2000 м в месте установки.
• Атмосферные условия Когда температура окружающего воздуха составляет +40 °С, относительная влажность воздуха не должна превышать 50%. Более высокая относительная влажность допускается при более низкой температуре, например 90% при +20 °С. Изменение температуры может привести к конденсации, в связи с чем должны быть приняты специальные меры.
• Класс загрязнения: 3

Характеристики и функции

Устройство автоматического ввода резерва NZ7 относится к классу СВ – продукции нового поколения. NZ7 укомплектован устройством цифрового электронного управления – контроллером, обеспечивающим высокую надежность, экономию электроэнергии, компактность и удобство эксплуатации. В устройстве NZ7 заложены все современные функции управления, а также предусмотрена электрическая и механическая блокировка, что делает безопасной эксплуатацию всего объекта.

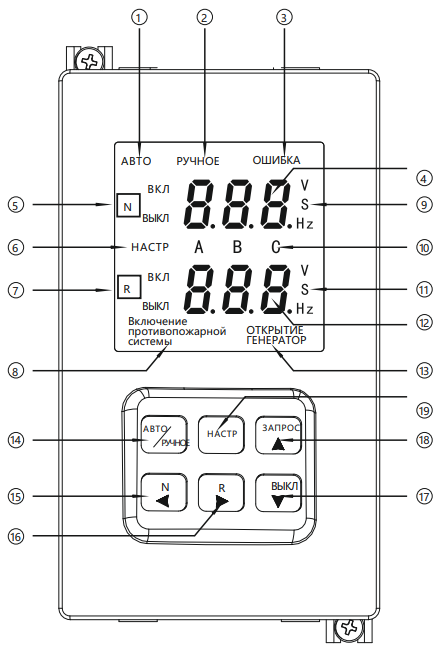

Интерфейс системы индикации и управления. Светодиодный цифровой дисплей

1. Индикатор автоматического режима работы;

2. Индикатор ручного режима работы;

3. Индикатор неисправности. Когда прерыватель отключается из-за сбоя или короткого замыкания выключателя, этот индикатор загорается;

4. Область отображения параметров напряжения. Отображаются параметры напряжения на главном вводе и время задержки переключения в рабочем состоянии и параметры установок в меню установок;

5. Индикатор включения или выключения выключателя главного ввода;

6. Индикатор установки параметров;

7. Индикатор включения или выключения выключателя резервного ввода;

8. Индикатор включения противопожарной системы;

9. Единицы напряжения, времени и частоты главного ввода;

10. Фазы А, В и С;

11. Единицы напряжения, времени и частоты резервного ввода;

12. Область отображения параметров напряжения резервного ввода; Отображаются параметры напряжения при резервном вводе и время задержки перевода на другой ввод в рабочем состоянии, а также установка параметров в меню установок;

13. Индикатор сигнала запуска генератора;

14. Выбор режима автоматического/ручного переключения; При регулярном использовании можно использовать для выбора автоматического или ручного режима. При нажатии этой кнопки в меню установок приведет к сохранению параметров и выход из меню установок;

15. Кнопка принудительного отключения главного ввода. В режиме ручного управления, если эта кнопка нажата, система может принудительно переключиться на главный ввод. В режиме установок эта кнопка является кнопкой прокрутки вверх;

16. Кнопка принудительного отключения резервного ввода. В режиме ручного управления нажатие этой кнопки приведет к принудительному переключению на резервный ввод; В режиме настройки эта кнопка является кнопкой “прокрутки вниз”;

17. Кнопка выключения. В режиме ручного управления, если любое из двух вводов работает нормально, и эта кнопка нажата, то это приведет к ее отключению. Эта кнопка уменьшает значение параметра при настройке параметров в меню настроек;

18. Кнопка запроса ошибки. Если переключатель работает неисправно и горит индикатор сбоя на экране, с помощью нажатия этой кнопки можно запросить подробный код неисправности. Эта кнопка увеличивает значение параметра при настройке параметров в меню настроек;

19. Кнопка установок. Нажав эту кнопку, можно открыть меню настройки параметров контроллера.

Введение

Область применения

• Устройства автоматического ввода резерва (АВР) используются в трехфазных четырехпроводных сетях переменного тока 50 Гц с резервированием, рассчитанных на питание номинальным напряжением 400/415 В и ниже, при номинальном токе до 630 А. Он может автоматически переключать одну или несколько цепей нагрузки из одного источника питания.
• Данное изделие подходит для использования на объектах, подключенных к промышленным и общим сетям электроснабжения, например в многоэтажных зданиях и жилых домах.

Применимые стандарты

Производственный стандарт

• МЭК 60947-1.
• МЭК 60947-6-1.

Стандарты для использования в сложных условиях окружающей среды.

• МЭК 60068-2-1 (низкие температуры).
• МЭК 60068-2-2 (высокие температуры).
• МЭК 60068-2-30 (периодически возникающее влажное тепло).
• МЭК 60068-2-11 (солевой туман).

Нормальные условия работы

Температура окружающей среды

От – 5 до +40 °С; пользователи могут заказать специально приспособленное изделие для использования при температурах от 25 до +70 °С и применять его с учетом поправок, приведенных в таблице компенсации погрешности температуры.

Высота над уровнем моря

2000 или ниже; при необходимости работы на высоте, превышающей 2000 м, изделие следует использовать с учетом значений, приведенных в таблице для снижения номинальных характеристик на разных высотах.

Атмосферные условия

Относительная влажность воздуха должна превышать 50% при температуре окружающей среды +40 °С. Относительная влажность может быть выше при меньших значениях температур. Среднемесячная максимальная относительная влажность в наиболее влажный месяц не должна превышать 90%, а среднемесячная минимальная температура должна быть равна +20 °С. Необходимо принять специальные меры для защиты от конденсата, возникающего в результате изменений температуры.

Степень загрязнения: класс 3

Категория установки

• Категория установки переключателя главной цепи должна соответствовать категории IV.
• Категория установки переключателя вторичной цепи должна соответствовать категории III.
• Категория установки контроллера преобразователя должна соответствовать категории II.

Категория применения:

• Электромагнитная совместимость (ЭМС) АС-33В.
• Устойчивость к электростатическим разрядам (МЭК61000-4-2): уровень 2.
• Устойчивость к электромагнитным помехам в радиочастотном диапазоне (МЭК61000-4-3): уровень 3.
• Кратковременные выбросы во время переходных процессов (МЭК61000-4-4): уровень 3.
• Броски напряжения (МЭК61000-4-5): уровень 3.
• Устойчивость к электромагнитным помехам в радиочастотном диапазоне (МЭК 61000-4-6): уровень 3.
• Класс излучения помех (CISPR11): класс В.

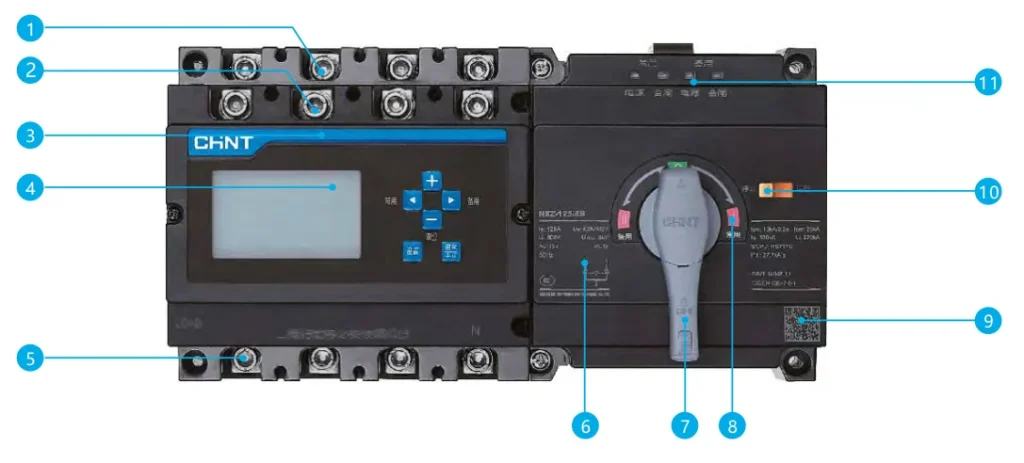

Особенности конструкции устройства автоматического ввода резерва (АВР)

1. Клеммы на стороне основного источника питания.
2. Клеммы на стороне резервного источника питания.
3. Логотип Симферополь.
4. Дисплей и модуль управления контроллером.
5. Клеммы на стороне погрузки.
6. Паспортная табличка.
7. Рукоятка.
8. Индикатор ВКЛ/ВЫКЛ.
9. QR-код.
10. Переключатель ручного/электрического управления.
11. Вычислительный модуль контроллера.

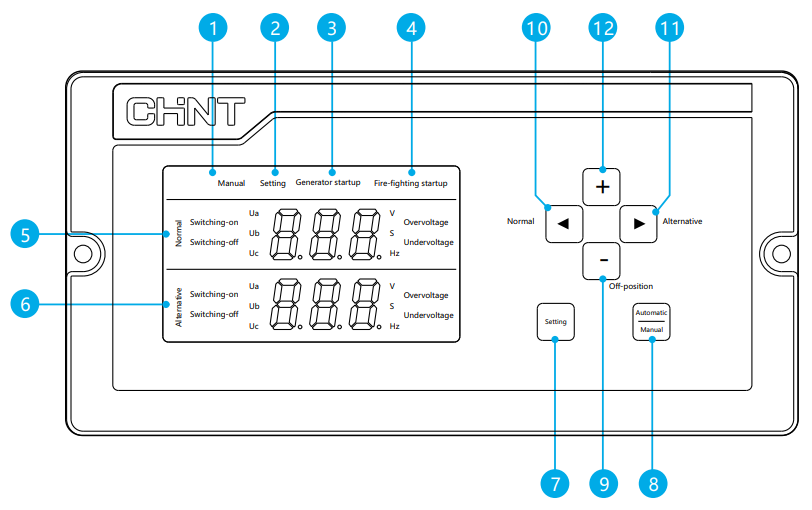

Рабочий интерфейс дисплейного модуля контроллера

1. Индикация автоматического/ручного режима работы;
2. Индикатор установки параметров;
3. Индикация сигнала запуска генератора;
4. Индикация запуска функции связи с противопожарной системой;
5. Отображение параметров состояния основного источника питания: отображение параметров напряжений и времени задержки переключения основного источника питания в рабочем состоянии; отображение отдельных параметров в режиме настройки;
6. Отображение параметров состояния резервного источника питания: отображение параметров напряжения и времени задержки переключения при возврате от резервного источника питания к основному в рабочем состоянии; отображение отдельных параметров в режиме настройки;
7. кнопка настройки (нажмите эту кнопку для входа в меню настройки параметров контроллера);
8. Кнопка выбора автоматического/ручного режима переключения; используется для выбора автоматического/ручного режима переключения при питании от основного источника; используется для сохранения параметра и выхода из режима настройки;
9. Кнопка положения «ВЫКЛ»: в ручном режиме управления оба источника питания являются основными, нажмите эту кнопку, чтобы перевести устройство в положение «ВЫКЛ»; в режиме настройки данная кнопка используется для уменьшения значения параметра;
10. Кнопка переключения на основной источник питания; в режиме ручного управления, когда устройство подключено к резервному источнику, нажмите эту кнопку, чтобы переключиться на основной источник питания; в режиме установки параметров данная кнопка переводит меню на страницу вверх;
11. Кнопка переключения на резервный источник питания; в режиме ручного управления, когда устройство подключено к основному источнику, нажмите эту кнопку, чтобы переключиться на резервный источник питания; в режиме установки параметров данная кнопка переводит меню на страницу вниз;
12. Кнопка+; в режиме настройки данная кнопка используется для увеличения значения параметра.
