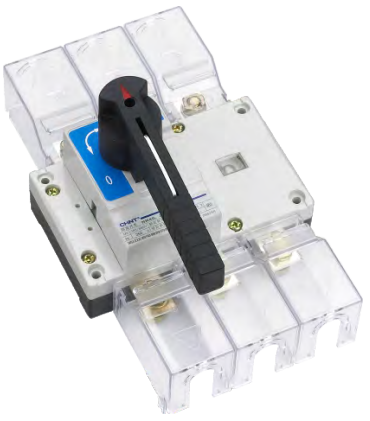

NH40 Выключатели-разъединители / рубильники
Назначение
Выключатели– разъединители/рубильники NH40 предназначены для коммутациисиловых электрических цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц и постоянного тока на номинальное напряжение до 440 В.
Область применения
Используются для установки в низковольтные комплектные устройства как ВРП (вводно-распределительные устройства) жилых и промышленных зданий, распределительные шкафы, ящики управления и другие.
Условия эксплуатации
- Температура окружающего воздуха от минус 25 до плюс 40 °С 3.2.
- Высота над уровнем моря до 2000м.
- Относительная влажность не более 50 % при температуре окружающего воздуха 40 °С в месте установки, при более низкой температуре относительная влажность может быть выше. К примеру, при температуре 20 °С относительная влажность может быть 90 %. Чтобы избежать выпадения конденсата на поверхности изделия вследствие перепадов температур, следует принять специальные меры.
- Степень загрязнения: III.
Преимущества
- Гарантированное разъединение (Индикация контактов).
- Простота монтажа.
- Высокая электрическая и механическая износостойкость.

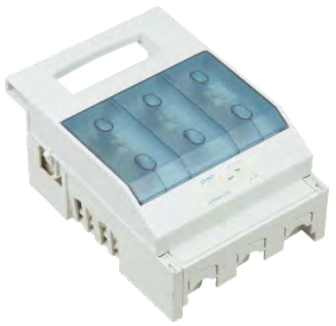

Выключатели-разъединители / рубильники NHR17
Описание и применение
Предохранители-выключатели-разъединители серии NHR17 являются новейшей разработкой компании. Они применяются в распределительных цепях и цепях двигателей с высокими токами короткого замыкания.
Основные технические характеристики:
- Номинальное напряжение изоляции: до 800 В.
- Номинальное рабочее напряжение: до 690 В.
- Номинальный рабочий ток: до 630 а.
- Частота: 50 Гц.
Данные устройства используются в качестве силового выключателя, разъединителя, а также для защиты цепи. Однако их не применяют для прямой коммутации одиночного двигателя. Изделие соответствует эталону МЭК 60947-3/GB-14048.3.
- Температура окружающего воздуха от минус 5 °С до плюс 40 °С.
- Высота над уровнем моря: не более 2000м.
- Относительная влажность не более 50 % при температуре окружающего воздуха 40 °С в месте установки, при более низкой температуре относительная влажность может быть выше. К примеру, при температуре 20 °С относительная влажность может быть 90 %. Чтобы избежать выпадения конденсата на поверхности изделия вследствие перепадов температур, следует принять специальные меры.
- Степень загрязнения: III.
- Изделие должно быть установлено в таком месте, где бы он ни подвергался значительным толчкам, ударам и вибрациям, а также воздействию дождя и снега, не во взрывоопасной среде, свободной от газа и токопроводящей пыли, способствующих коррозии металлов и влияющих на электроизоляционные свойства.
