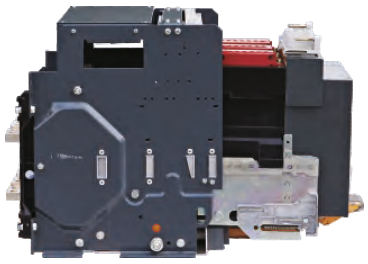

Автоматические выключатели NA1(X)
Преимущества изделия
- Ремонтопригодность. Конструкция воздушного выключателя NA1(X) полностью модульная с заменяемыми компонентами.
- Выключатели NA1(X) комплектуются многофункциональными контроллерами типа H с протоколами передачи данных Profibus, Modbus.
- Встроенный счетчик коммутаций (опционально). Позволяет отслеживать данные по износостойкости аппарата, в том числе индикатор износа контактов.
- Контроллер. Возможно отображение параметров электрической цепи на передней панели аппаратов.
- Наличие визуализации характеристик защит, тестирование и настройка параметров.
- При наличии напряжения в цепи, в том числе на контроллере, дополнительного источника питания для сохранения информации не требуется.
Описание
Применение
Автоматические выключатели серии NA1(X) предназначены для сетей переменного тока частотой 50/60 Гц, номинального напряжения 400 и 690 В с номинальным током до 6300 А. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузки, короткого замыкания, в т.ч. при однофазных замыканиях на землю. Благодаря наличию в выключателях многофункциональных блоков на базе микропроцессорных модулей, возможно применение в КТП и ГРЩ систем распределения и защиты сетей промышленных предприятий, жилых и административных зданий, особенно в оборудовании распределения и защиты систем электроснабжения высотных зданий.
- Серии автоматических выключателей NA1(X) включают 5 типоразмеров (Стр. 2).
- Стандарт соответствия: ДСТУ EN 60947-2 (IEC/EN 60947-2).
Условия эксплуатации
Диапазон температур:
- -25°C…40°C, температура +35°C, спец. исполнение до -45°C…+40°C;
Высота над уровнем моря:le 2000 м; Степень загрязнения среды: 3;
Допустимая влажность:
- В месте установки выключателя относительная влажность воздуха не должна превышать 50 при температуре окружающей среды +40°C;
- более высокая влажность допустима при более низкой температуре, например влажность 90% допустима при температуре +20°C.
- Возможность применения в других условиях должна согласовываться с производителем.
Описание интерфейса (Тип H)
Торговая марка: Торговая марка "CHINT".
- ЖК-экран: На ЖК-экране можно просмотреть ток каждой фазы, различные параметры настройки, номинальный ток, аварийный ток, время расцепления и другие данные.
- Кнопка "SET": Для перехода в меню уставки по умолчанию (кнопка «влево» при необходимости перехода влево или вправо в интерфейсе уставки).
- Кнопка "UP": Для перемещения курсора вверх в пределах текущего меню, а также для настройки параметра добавления в меню настройки параметров.
- Кнопка "RETURN": Выход из текущего меню и возврат в предыдущее меню или отмена значения текущего параметра настройки.
- Кнопка "ACK": Переход в следующее меню из выбранного в данный момент пункта (переход в состояние установки в интерфейсе установки или выход из состояния установки при повторном нажатии кнопки).
- Кнопка "DOWN": Для перемещения курсора вниз в пределах текущего меню, а также для настройки параметра вычитания в меню настройки параметров.
- Кнопка "INQUIRY": Для перехода в меню запроса по умолчанию (кнопка «вправо» при необходимости перехода влево или вправо в интерфейсе установки).
- Индикатор "IR": Аварийная сигнализация функции защиты от перегрузки.
- Индикатор "Isd": Аварийная сигнализация функции защиты от короткого замикания с короткой задержкой срабатывания.
- Кнопка "test": Кнопка для моделирования мгновенного срабатывания.
- Индикатор "Ii": Аварийная сигнализация функции защиты от короткого замыкания.
- Индикатор "Ig": Аварийная сигнализация функции защиты от замыкания на землю.

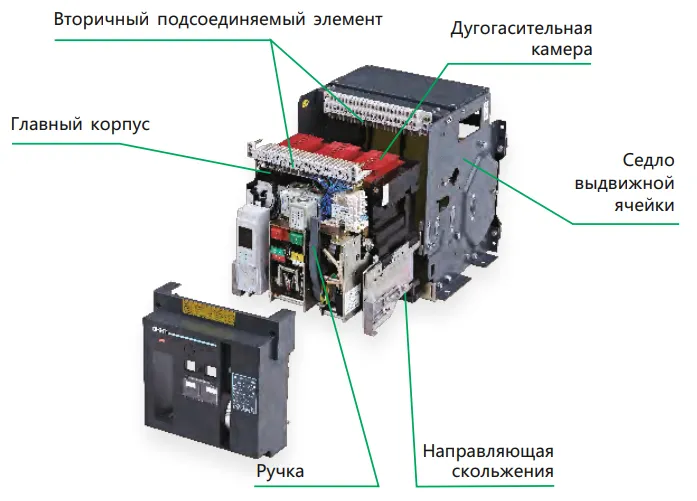

Конструкция

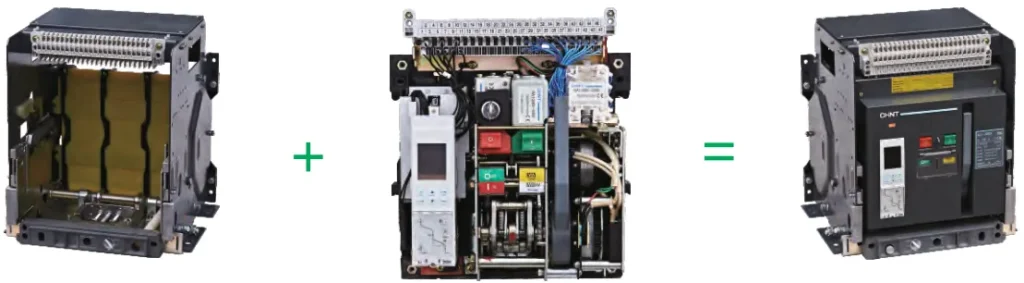

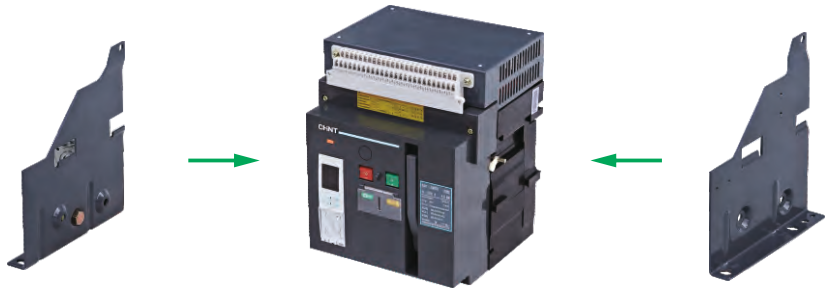

Корзина выключателя + Корпус = Разъединитель/выключатель выдвижного типа
Монтажная панель + Монтажная панель для стационарного разъединителя / выключателя выдвижного типа + Монтажная панель
Установка
1. Извлечь выключатель из упаковки. Если выключатель выдвижного исполнения, взять рукоятку ручного управления и вставить ее в гнездо в центральной части под установочной ячейкой. Повернуть рукоятку против часовой стрелки, выключатель должен медленно выдвинуться из ячейки. Когда выключатель займет разъединенное положение с ячейкой и рукоятка перестанет вращаться, взять за ручки на боковых сторонах выключателя и извлечь его из ячейки. Очистить внутри ячейки.
2. Проверьте сопротивление изоляции 500 В мегомметром; сопротивление должно быть не менее 20 МОм при температуре окружающей среды 20°C pm 5°C и относительной влажности 50% - 70%. В противном случае высушите изоляцию.

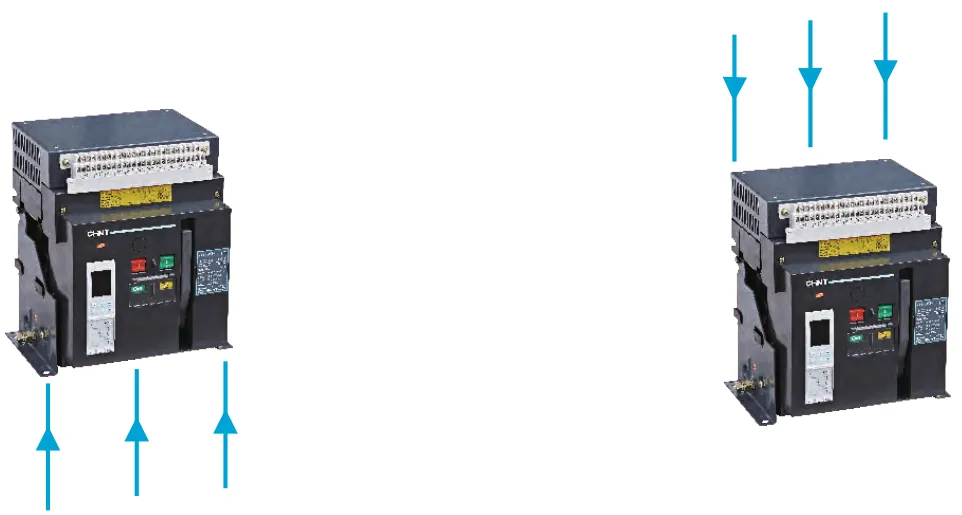

3. Подача электропитания. Питание к устройствам NA1(X) может подаваться как сверху, так и снизу без снижения производительности, чтобы облегчить соединение при установке в распределительном щите.
4. Монтажная панель для стационарного разъединителя / выключателя выдвижного типа
- Установка стационарного типа: Поместите выключатель в монтажный кронштейн и зафиксируйте его, после чего напрямую подключите кабельную электропроводку основной цепи к шинной электропроводке.
- Установка выдвижного типа: Поместите корпус выключателя на направляющие выдвижного ящика.
- Фиксация выдвижного устройства: Вставьте рукоятку в установочное отверстие и поворачивайте ее по часовой стрелке до характерного звука «щелчка» в нижней части опорных точек.
- Подключение: Звуковой сигнал указывает на то, что корпус подключен к своему месту, после чего подключите кабель главной цепи к основанию ящика.

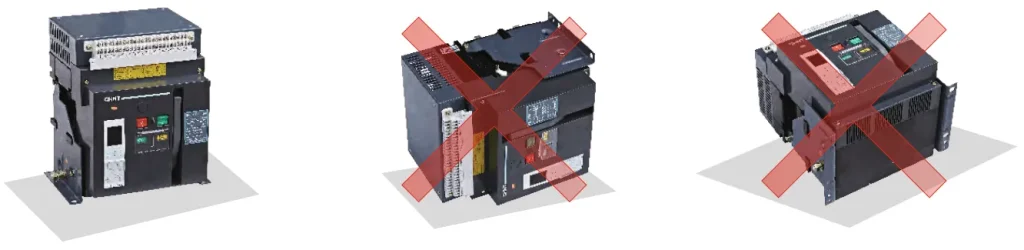

5. Установка автоматического выключателя

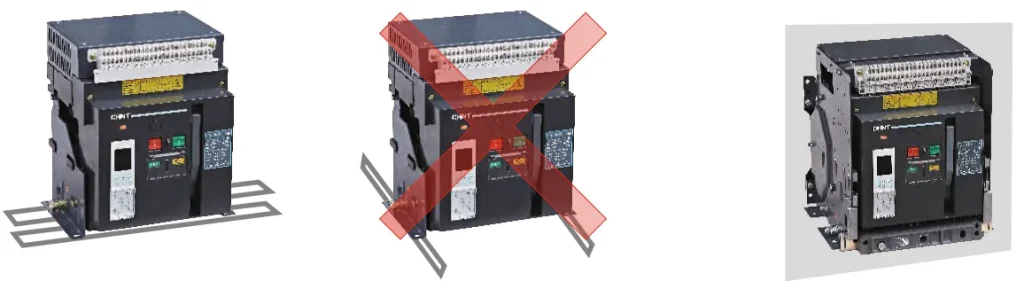

- Распределение веса: Вес устройства важно равномерно распределить по жесткой монтажной поверхности, такой как рейки или опорная плита.
- Требования к плоскости: Монтажная плоскость должна быть абсолютно ровной с допусками не более 2 мм.
- Предотвращение деформаций: Соблюдение ровности поверхности устраняет риск деформации, что может помешать правильной работе автоматического выключателя.
- Вертикальный монтаж: Устройства NA1 также можно устанавливать на вертикальной плоскости с помощью специальных кронштейнов.

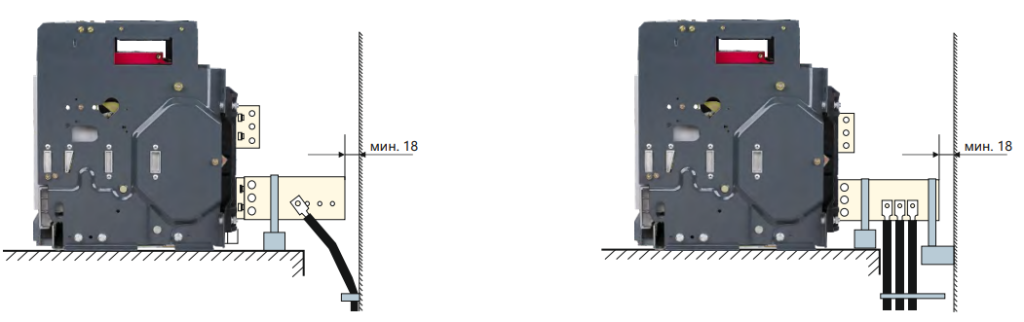

Разделение
- Вентиляция: В разделительных перегородках должны быть выполнены отверстия для циркуляции охлаждающего воздуха.
- Материал перегородок: Перегородки, разделяющие вводные и выводные зажимы, должны быть изготовлены из немагнитного материала.
- Ограничения для высоких токов: При токах свыше 2500 А металлические ограждения, установленные в непосредственной близости от проводников, должны быть выполнены из немагнитного материала.
- Магнитный контур: Панели, сквозь которые проходят присоединяемые проводники, не должны образовывать магнитный контур.
Силовые шины
Механическое соединение должно исключать возможность образования магнитной петли вокруг проводника.

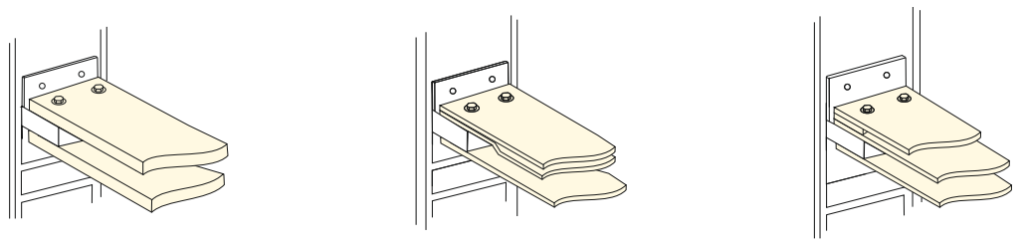

Подсоединение силовой шины
- Регулировка: Силовые шины должны быть соответствующим образом отрегулированы так, чтобы точки соединения располагались на клеммах до того, как будут вставлены болты.
- Фиксация соединений: Соединения удерживаются держателем, который крепится к каркасу коммутатора.
- Распределение нагрузки: Клеммы автоматического выключателя не должны выдерживать вес шин.
- Размещение кронштейна: Данный кронштейн должен располагаться близко к клеммам.

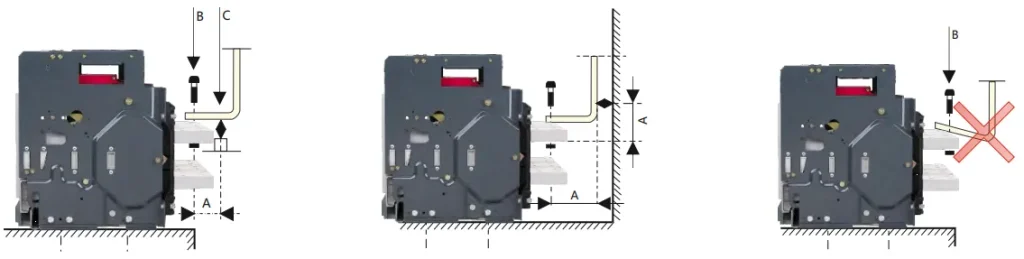

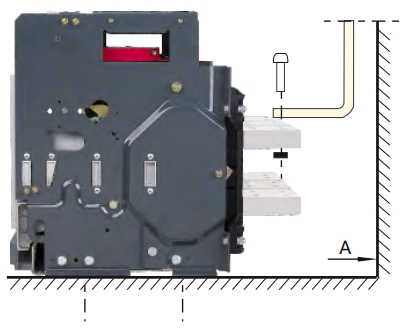

Присоединение шин
- Совмещение: Необходимо соответствующим образом совместить шины и упор (C), затем зафиксировать болтами (B).
- Фиксация упора: Упор должен быть зафиксирован на щите, чтобы не передавать свой вес на выводные зажимы.
- Размещение элементов: Фиксирующие элементы должны располагаться вблизи выводных зажимов.
Правила затяжки болтовых соединений
- Качество ошиновки: Качество зависит от момента затяжки, обеспечивающего надежную фиксацию деталей.
- Последствия нарушений: Чрезмерная затяжка может иметь такие же негативные последствия, как и недостаточная.
- Инструмент: При сборке шинных соединений следует применять специальные динамометрические инструменты.
- Применение: Значения моментов затяжки применяются для медных и алюминиевых шин, а также стальных крепежных деталей класса 8.8.

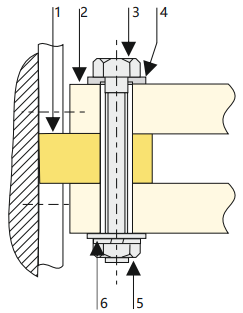

- Клемма выключателя
- Силовая шина
- Болт
- Шайба
- Гайка
- Пружинная шайба

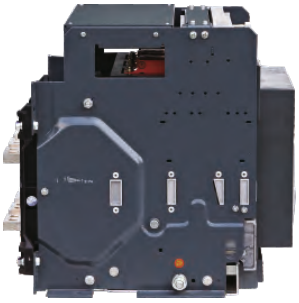

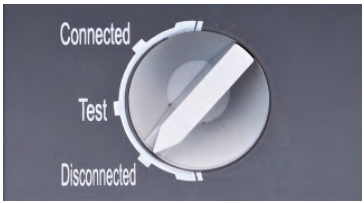

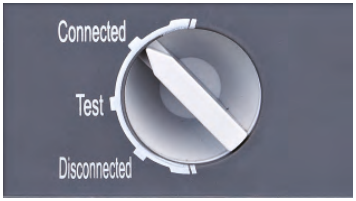

Рабочее положение

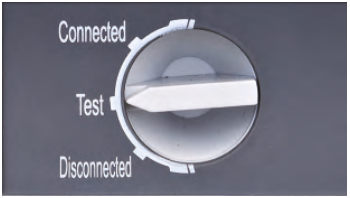

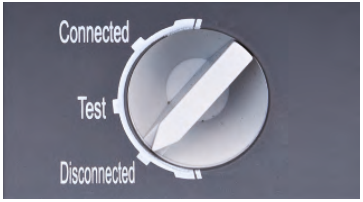

Положение тестирования
Разъединенное положение
Выдвинутое положение
Цепи главная и вспомогательная все соединены. Стрелка указывет рабочее состояние
Цепь главная разъединена,
вспомогательная - соединена. Стрелка указывает состояние теста
Главная и вспомогательная цепи все разъединены
Выключатель выдвинут из ячейки
- Подсоединить вспомогательные цепи в соответствии со схемами соединений для различных исполнений управления. Примечание: не допускается оставлять монтажный инструмент, гайки, болты, шайбы внутри ячейки выключателя.
- Подача питания. Проверить соответствие характеристик сети, подаваемых на независимый, минимальный, блокировочный расцепители, двигательный привод, электромагнит включения, микропроцессорный модуль, их характеристикам (указанным на табличках узлов).
- Обслуживание. Необходимо проводить своевременное обслуживание, соблюдать периодичность смазки узлов указанными смазками. Данные выключатели имеют компактную модульную конструкцию, удобное управление, высокие технические характеристики, различные способы установки и монтажа проводников.
При включении питания вторичной цепи электроприводный механизм может автоматически запасать энергию до тех пор, пока не прозвучит щелчок и на панели не появится сообщение о накоплении энергии.

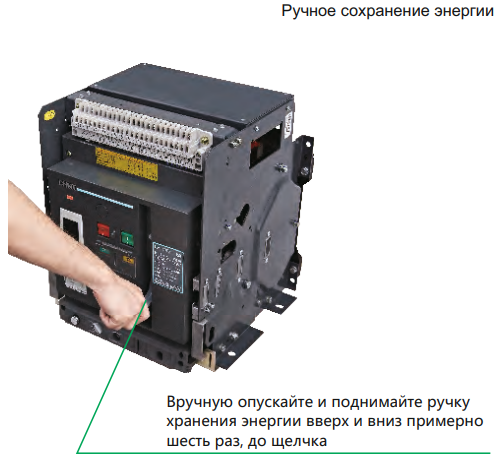

В противном случае, 6 раз нажмите на рукоятку взвода (накопления энергии) до тех пор, пока не прозвучит щелчок и на панели не появится сообщение о накоплении энергии.
Операцию включения можно выполнить либо с помощью включающего электромагнита, либо кнопкой ручного включения.
