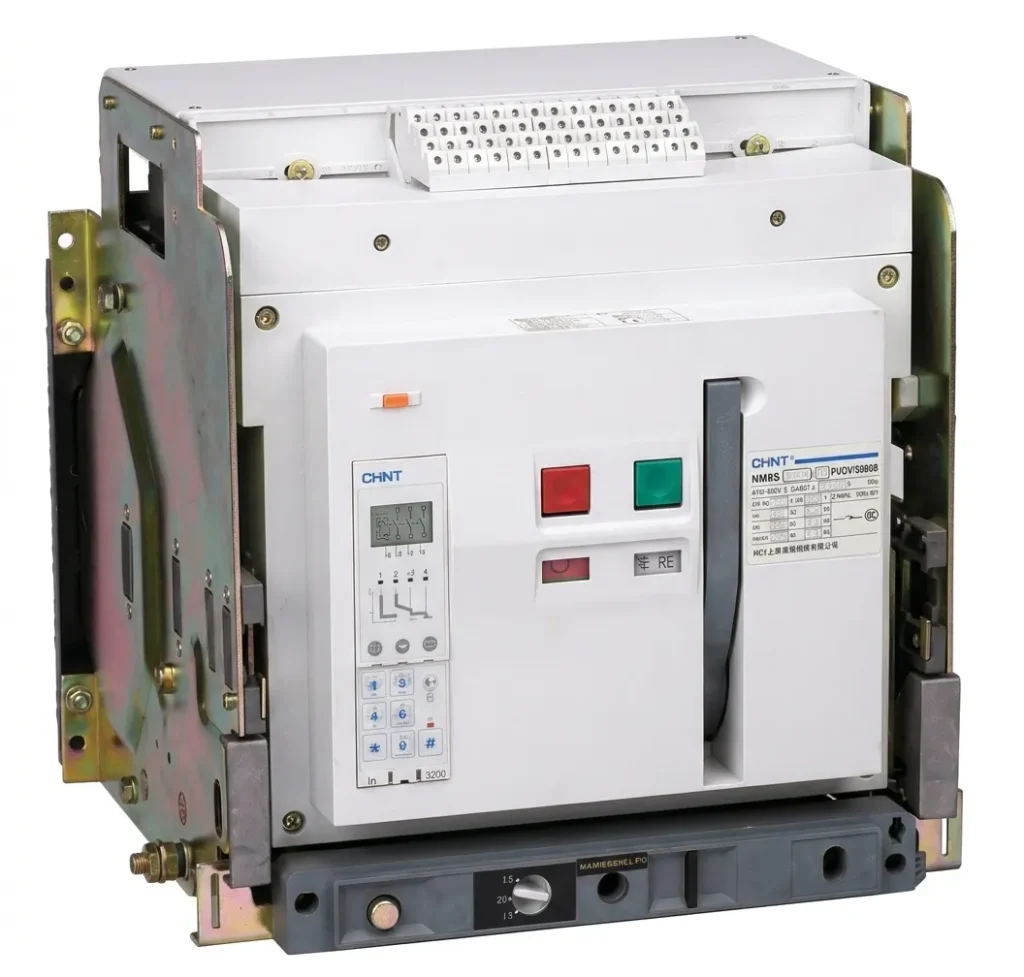

Воздушные автоматические выключатели NA8G
Преимущества изделия
- Различные способы подключения к шинам: вертикальные и горизонтальные.
- Уникальная конструкция вторичных цепей.
- Многофункциональный расцепитель.
- Визуализация измеряемых величин на ЖК-дисплее.
- Возможность передачи данных по протоколу Modbus RS485.
- Высокий уровень базовой комплектации.
- 5 типоразмеров. Компактные габариты.
- Регулируемые параметры электронных расцепителей, наличие кнопки «тест», функция записи аварий, функция самодиагностики, функция отключения MCR, измерение высоких гармоник в сети.
- Счетчик коммутаций.
Общие сведения
Область применения
Воздушные автоматические выключатели серии NA8G с номинальным током от 200 до 6300 А и номинальным рабочим напряжением 400 или 690 В перем. тока используются в распределительных сетях перем. тока частотой 50/60 Гц для распределения электроэнергии, а также для защиты электрических цепей и электрооборудования от перегрузки, пониженного напряжения, короткого замыкания, а также замыкания на землю одной из фаз.
Благодаря высокой отключающей способности, нулевому дуговому пробою и набору интеллектуальных защитных функций выключатель можно использовать для выборочной защиты с точным срабатыванием, для надежной подачи электроэнергии без ненужных отключений.
Данный выключатель можно использовать на электростанциях, заводах, в шахтах и в современных высотных зданиях, а также в экологически чистых проектах, таких как ветровая и солнечная энергетика.
Применение: Металлургическая промышленность, нефтегазовая отрасль, объекты инфраструктуры, коммерческая недвижимость.
Стандарт: IEC/EN 60947-2
Условия эксплуатации
Температура окружающего воздуха: -25 – +40 °C; среднее значение в течение 24 часов не должно превышать +35 °C (кроме особых ситуаций).
Высота над уровнем моря на месте установки: ≤2000 м.
Категория загрязнения окружающей среды: 3.
Атмосферные условия: на месте установки относительная влажность не должна превышать 50% при максимальной температуре +40 °C; при меньшей температуре допускается более высокая относительная влажность; относительная влажность 90% допускается при температуре +20 °C; необходимо принимать специальные меры против образования конденсата.
Примечание: без электронного расцепителя данный выключатель действует как выключатель-разъединитель.
Выключатель выключен, пружины взведены
Выключатель отключен,
пружины разряжены
Выключатель включен,
пружины взведены
Выключатель включен,
пружины разряжены
Disconnected - положение “выкачено” выключателя в шасси
Connected - положение “вкачено” выключателя в шасси
Test: - положение “испытание” выключателя в шасси
Положите шасси горизонтально
Выдвиньте салазки
Положите выключатель на салазках
Убедитесь в том, что основание выключателя опирается на все четыре точки

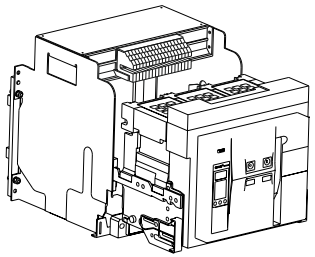

Вкатите выключатель в шасси в положение “вкачено

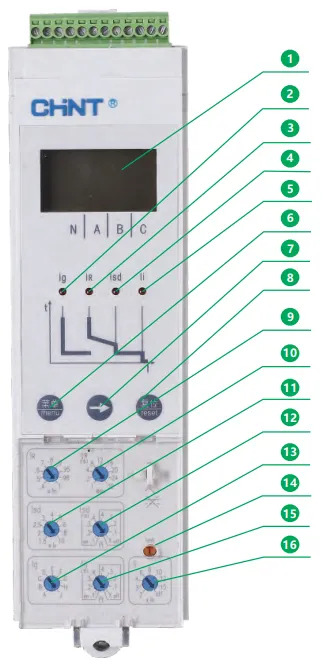

Электронный расцепитель типа М
- LED дисплей: На LED дисплее отображается ток, время срабатывания и т.д.
- Индикатор «Ig»: Аварийная сигнализация функции защиты от замыкания на землю.
- Индикатор «IR»: Аварийная сигнализация функции защиты от перегрузки.
- Индикатор «Isd»: Аварийная сигнализация функции защиты от короткого замыкания с короткой задержкой срабатывания.
- Индикатор «Ii»: Аварийная сигнализация функции защиты от мгновенного короткого замыкания.
- Кнопка «MENU»: Доступ к различным подменю.
- Кнопка «◄ — ►»: Кнопки перемещения по меню.
- Кнопка «RESET»: Необходимо нажать кнопку «RESET» после срабатывания аварии и настройки параметров.
- Переключатель «IR»: Настройка значения уставки тока для защиты от перегрузки.
- Переключатель «tR»: Настройка задержки срабатывания защиты от перегрузки.
- Переключатель «Isd»: Настройка значения уставки тока для защиты от КЗ с короткой задержкой срабатывания.
- Переключатель «tsd»: Настройка короткой задержки срабатывания.
- Переключатель «Ig»: Настройка значения уставки тока замыкания на землю.
- Кнопка «test»: Тестирование мгновенной защиты от КЗ.
- Переключатель «tg»: Настройка задержки срабатывания защиты от замыкания на землю.
- Переключатель «Ii»: Настройка значения уставки тока для мгновенной защиты от КЗ.
Интерфейс по умолчанию и метод управления для электронного расцепителя типа M описаны ниже. (Ток для каждой фазы можно выбрать нажатием кнопки «→»).Чтобы перейти в состояние запроса с параметрами, следует один раз нажать кнопку меню.Затем следует нажать кнопку «→», чтобы перейти к запросу установки параметра для защиты от сверхтока.

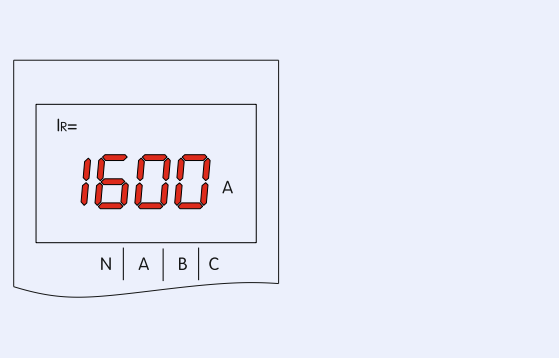

Интерфейс по умолчанию для электронного расцепителя типа M

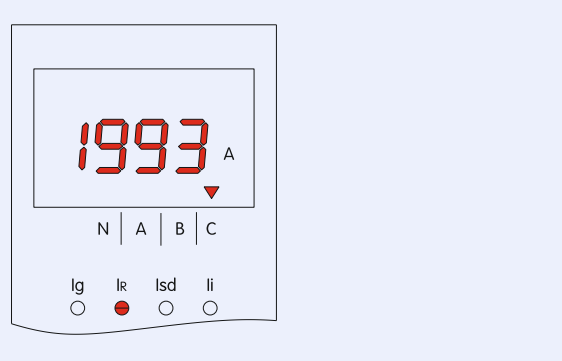

Состояние запроса с параметрами – установка тока защиты от перегрузки
Дважды нажмите кнопку меню, чтобы перейти к состоянию запроса о срабатывании (отображаются сведения о последнем срабатывании)

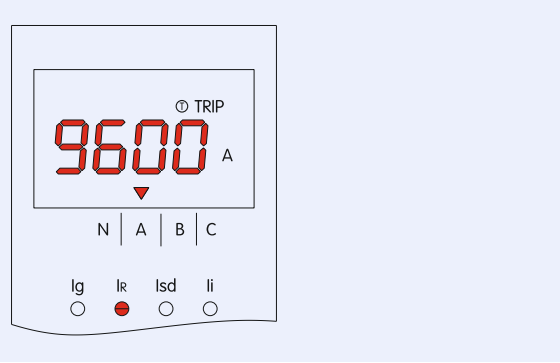

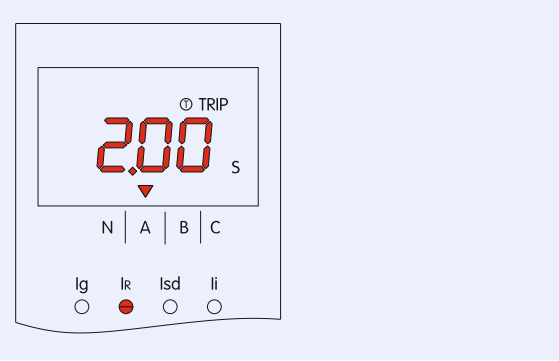

Состояние запроса о срабатывании – ток срабатывания

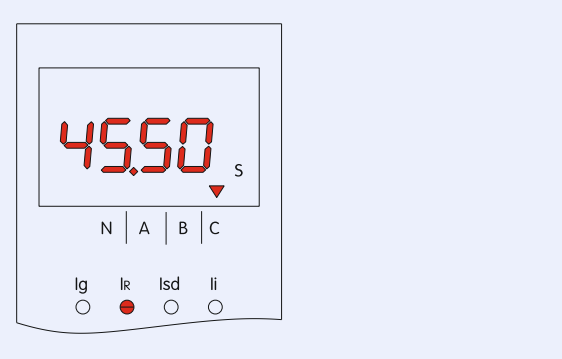

Состояние запроса о срабатывании – время срабатывания
Нажмите кнопку "TEST", чтобы перейти к состоянию моделирования срабатывания при 6IR. После срабатывания можно просмотреть следующие данные. :
Состояние моделирования срабатывания – моделируемый ток
Состояние моделирования срабатывания – моделируемое время
Press Чтобы вернуться к интерфейсу по умолчанию из любого состояния, следует нажать кнопку "RESET".Электронный расцепитель типа Н

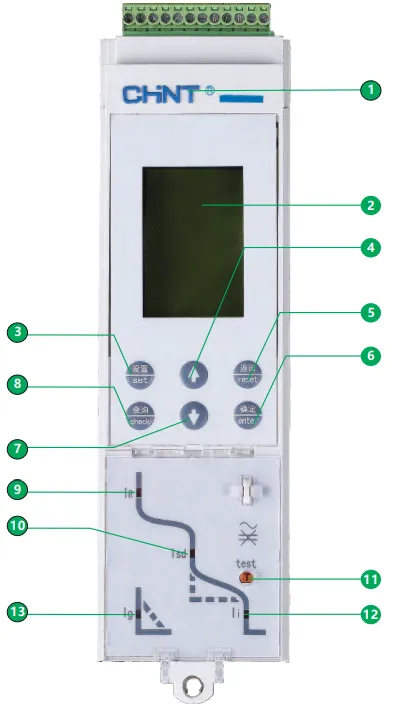

- Торговая марка: Торговая марка «CHINT».
- ЖК-экран: На ЖК-экране можно просмотреть ток каждой фазы, различные параметры настройки, номинальный ток, аварийный ток, время расцепления и другие данные.
- Кнопка «SET»: Для перехода в меню уставки по умолчанию (кнопка «влево» при необходимости перехода влево или вправо в интерфейсе уставки).
- Кнопка «UP»: Для перемещения курсора вверх в пределах текущего меню, а также для настройки параметра добавления в меню настройки параметров.
- Кнопка «RETURN»: Выход из текущего меню и возврат в предыдущее меню или отмена значения текущего параметра настройки.
- Кнопка «ACK»: Переход в следующее меню из выбранного в данный момент пункта (переход в состояние установки в интерфейсе установки или выход из состояния установки при повторном нажатии кнопки).
- Кнопка «DOWN»: Для перемещения курсора вниз в пределах текущего меню, а также для настройки параметра вычитания в меню настройки параметров.
- Кнопка «INQUIRY»: Для перехода в меню запроса по умолчанию (кнопка «вправо» при необходимости перехода влево или вправо в интерфейсе установки).
- Индикатор «IR»: Аварийная сигнализация функции защиты от перегрузки.
- Индикатор «Isd»: Аварийная сигнализация функции защиты от короткого замыкания с короткой задержкой срабатывания.
- Кнопка «test»: Кнопка для моделирования мгновенного срабатывания.
- Индикатор «Ii»: Аварийная сигнализация функции защиты от короткого замыкания.
- Индикатор «Ig»: Аварийная сигнализация функции защиты от замыкания на землю.
Аксессуары
1. Расцепитель минимального напряжения
Если на расцепителе минимального напряжения отсутствует питание, то включить выключатель ни механическим приводом, ни ручным методом невозможно. Для расцепителя минимального напряжения предусмотрено два варианта срабатывания: мгновенное и с задержкой по времени.
- Для расцепителя минимального напряжения, встроенного в выключатель I=1600 А, время задержки срабатывания можно выбирать (без коррекции) в диапазоне 0–7 с;
- Для расцепителя, встроенного в выключатель I=3200 или 6300 А, время задержки можно выбирать (без коррекции) среди значений 0,5, 1, 3 и 5 с. Если в течение 1/2 времени задержки напряжение питания вернется на уровень 85%U_e или выше, разъединения выключателя не произойдет.
2. Независимый расцепитель
При подаче напряжения на расцепитель происходит мгновенное отключение выключателя.
Примечание: Перед включением автоматического выключателя необходимо подать напряжение на расцепитель минимального напряжения.
3. Электромагнит включения
Вызывает дистанционное включение выключателя при взведенном приводе.
4. Мотор-редуктор
Мотор-редуктор осуществляет автоматическое взведение пружин накопления энергии с момента включения выключателя. Этот механизм обеспечивает выполнение повторного включения без выдержки времени после отключения.
5. Вспомогательные контакты
- стандартный тип: 4 переключающих контакта
- другие типы: 5 переключающих контактов
- 6 переключающих контактов (I=1600 A)
- 3 NO + 3 NC
- 4 NO + 4 NC (I=2500–6300 A).
6. Межфазные перегородки
Межфазные перегородки представляют собой гибкие изолирующие перегородки, служащие для повышения уровня изоляции точек присоединения в электроустановках с изолированными или неизолированными сборными шинами.
7. Замок
Кнопку отключения выключателя можно заблокировать в разомкнутом положении. В таком состоянии выключатель невозможно перевести в рабочее состояние. Если пользователь выбирает такой вариант комплектации, то на заводе предоставляются замки и ключи.
- Один выключатель обеспечивается одним замком и одним ключом для него.
- Два выключателя обеспечиваются замками и одним общим ключом для них.
- Три выключатели обеспечиваются тремя одинаковыми замками и двумя одинаковыми ключами для этих замков.
8. Замковое устройство для кнопки
Используется для блокировки кнопок включения и выключения выключателя навесным замком. (Навесной замок предоставляется пользователем.)
9. Дверная рама
Устанавливается на дверь распределительного шкафа с целью герметизации до уровня защиты IP40.
10. Блокировочное устройство для «разъединенного» положения выдвижного выключателя
Для «отсоединенного» положения открытого (выдвижного) автоматического выключателя может быть предусмотрен телескопический шток, блокирующий выдвинутый корпус. Заблокированный таким методом выключатель нельзя перевести в положение «тест» или «соединение». Навесной замок предоставляется пользователем.
11. Трехпозиционное блокировочное устройство для выдвижного выключателя
После автоматической блокировки корпуса выключателя в любом рабочем положении необходимо повернуть ключ, чтобы разблокировать комплект, для того чтобы можно было перевести выключатель в другое рабочее положение с помощью рукоятки. (Эта функция доступна только для типоразмеров от 3200 до 6300.)
12. Блокировка дверцы
Блокировка дверцы по состоянию выключателя. При включенном выключателе открыть дверцу шкафа должно быть невозможно; возможность открыть дверцу должна появляться после отключения выключателя.
Блокировка дверцы по положению выключателя. Если выключатель находится в положении «соединено» или «тест», то открыть дверцу шкафа невозможно. При нахождении выключателя в положении «отсоединено» дверцу шкафа можно открыть.
Монтаж
1. Прежде чем приступать к монтажу, следует проверить следующие моменты: ознакомьтесь с табличкой на панели выключателя, чтобы проверить, соответствует ли устройство техническим характеристикам заказанных товаров.
- Номинальный ток.
- Напряжение расцепителя минимального напряжения и время задержки.
- Напряжение независимого расцепителя.
- Напряжение включающего электромагнита.
- Напряжение электродвигателя.
2. Перед установкой, эксплуатацией, техобслуживанием и осмотром устройства необходимо прочитать это руководство и проконсультироваться с производителем по непонятным вопросам, если таковые имеются.
3. Подготовка к монтажу
Перед монтажом выключателя следует проверить сопротивление его изоляции с помощью мегомметра (1000 В) в соответствии с действующими правилами. Температура окружающей среды при этом должна составлять (25 ± 5)°C, а относительная влажность — 50–70%. Сопротивление изоляции должно быть не менее 20 МОм. Места проверки сопротивления изоляции: промежутки между фазами, а также между фазами и рамой при включенном выключателе; следует проверить также места между входными и выходными линиями фаз.
4. Монтаж выключателя стационарного типа
Поместите выключатель в распределительный шкаф и закрепите с помощью 4 болтов M6 (I_n=1600 А) или M10 (I_n=3200 А и более) и шайб. Выключатель должен быть закреплен устойчиво, без дополнительного механического напряжения, чтобы избежать повреждения выключателя или ненадежного контакта с главной шиной.
5. Замок
Кнопку отключения выключателя можно заблокировать в разомкнутом положении. В таком состоянии выключатель невозможно перевести в рабочее положение. Если пользователь выбирает такой вариант комплектации, то на заводе предоставляются замки и ключи.
- Один выключатель обеспечивается одним замком и одним ключом для него.
- Два выключателя обеспечиваются замками и одним ключом для них.
- Три выключателя обеспечиваются тремя одинаковыми замками и двумя одинаковыми ключами для этих замков.
Примечание: Если воздушный выключатель оснащен замком, то при необходимости извлечения ключа следует нажать кнопку выключения, повернуть ключ против часовой стрелки, а затем вытянуть ключ из замка.
6. Замковое устройство для кнопки
Используется для блокировки кнопок включения и выключения выключателя навесным замком (навесной замок предоставляется пользователем).
7. Дверная рама
Устанавливается на дверь распределительного шкафа с целью герметизации до уровня защиты IP40.
8. Блокировочное устройство для «разъединенного» положения выдвижного выключателя
Для «отсоединенного» положения открытого (выдвижного) автоматического выключателя может быть предусмотрен телескопический шток, блокирующий выдвинутый корпус. Заблокированный таким методом выключатель нельзя перевести в положение «тест» или «соединение». Навесной замок предоставляется пользователем.
9. Трехпозиционное блокировочное устройство для выдвижного выключателя
После автоматической блокировки корпуса выключателя в любом рабочем положении необходимо повернуть ключ, чтобы разблокировать комплект, для того чтобы можно было перевести выключатель в другое рабочее положение с помощью рукоятки (эта функция доступна только для типоразмеров от 3200 до 6300).
10. Блокировка дверцы
- Блокировка по состоянию выключателя: При включенном выключателе открыть дверцу шкафа должно быть невозможно. Возможность открыть дверцу появляется после отключения выключателя.
- Блокировка по положению выключателя: Если выключатель в положении «соединено» или «тест», открыть дверцу невозможно; в положении «отсоединено» — можно.

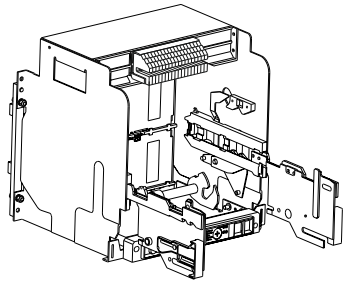

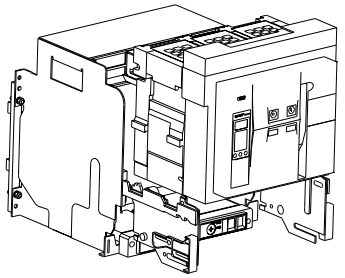

11. Монтаж открытого (выдвижного) автоматического выключателя
Вытяните корпус выключателя из базы выдвижного узла и установите базу в распределительный шкаф. Закрепите базу с помощью 4 болтов M6 (In=1600 А) или M10 (In=3200 А и более) с шайбами. Выключатель должен быть закреплен устойчиво, без дополнительного напряжения. После окончания работ вставьте корпус в базу.
12. Характеристики медных шин для первичной цепи должны соответствовать стандарту IEC/EN 60947-2.
13. Выключатель необходимо надежно заземлить.
