Блок контролю та захисту (OCR)

Аксесуари ETI Power створені для надійного керування та захисту електричних систем. Вони забезпечують стабільну роботу вимикачів-корзин, блоків OCR та модулів напруги, гарантують оперативне реагування на перевантаження, а також підтримують безпечну експлуатацію обладнання в промислових і енергетичних застосуваннях.

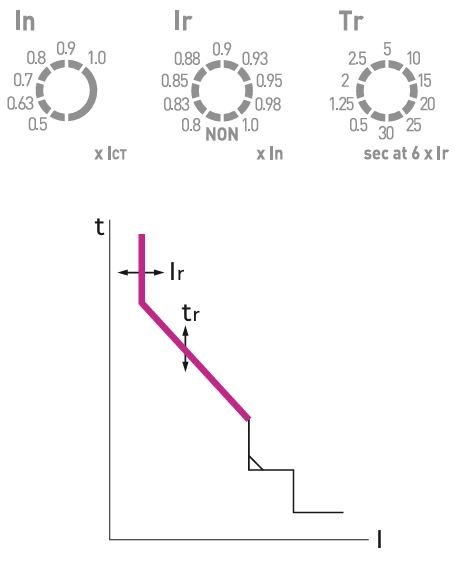

Захист від довготривалих перевантажень (LTD)

Стандартні налаштування струму

Тип L

Шкала має позначки відповідно до значення [In].
Діапазон налаштування струму має 10 кроків:
Non, 0.8 – 0.85 – 0.88 – 0.93 – 0.95 – 0.98 – 1.0 × [In].
Немає захисту, якщо [Ir] встановлено як [Non].
Вимикач не спрацьовує при значеннях струму нижче 105% від [Ir] і спрацьовує при 120% від [Ir] і вище.

Тип S

Діапазон налаштування струму має 10 кроків:
Non, 0.7 – 0.8 – 0.9 – 1.0 – 1.05 – 1.1 – 1.15 – 1.2 – 1.25 × [In].
Вимикач спрацьовує при значенні 100% від [Ir] та вище.

Налаштування витримки часу

Час витримки в секундах вказаний для струму 600 % × [Ir] з зворотно-залежною витримкою часу.
Діапазон налаштування струму має 10 кроків:
0.5 – 1.25 – 2 – 2.5 – 5 – 10 – 15 – 20 – 25 – 30 секунд.
Вимикач спрацьовує при значеннях +15 % від часу налаштування.

Тип S

Діапазон налаштування струму має 9 кроків:
10 – 15 – 20 – 25 – 30 – 35 – 40 – 50 – 60 секунд.
Час витримки в секундах вказаний для струму 120 % × [Ir] з зворотно-залежною витримкою часу.

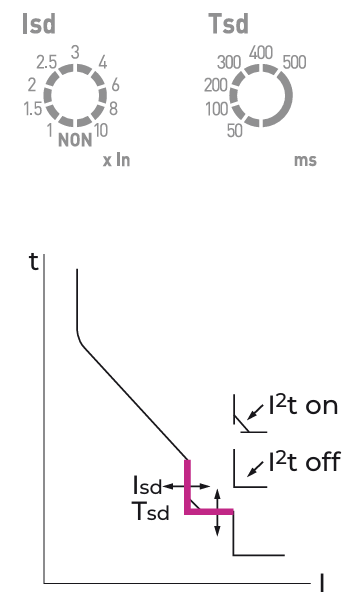

Селективна струмова відсічка (STD)

Стандартні налаштування струму

Тип L

Шкала має позначення відповідно до значення [In].
Діапазон налаштування струму має 10 кроків:
Non, 1 – 1.25 – 2 – 2.5 – 3 – 4 – 6 – 8 – 10 × [In].

Тип S

Шкала має позначки відповідно до значення [In].
Діапазон налаштування струму має 10 кроків:
Non, 1 – 1.5 – 2 – 2.5 – 3 – 3.5 – 4 – 4.5 – 5 × [In].

Налаштування витримки часу

Тип L

Час витримки в мілісекундах вказаний для струму 110 % від [Isd] з точним часом спрацьовування.
Діапазон налаштування має 6 кроків: 50, 100, 200, 300, 400, 500 мс.
У випадку налаштування Ir та значенню струму вище 1000% застосовується зворотно-залежний час.

Тип S

Час витримки в мілісекундах вказаний для струму 110 % від [Isd] з точним часом спрацьовування.
Діапазон налаштування має 6 кроків: 50, 100, 200, 300, 400, 500 мс.
У випадку налаштування Isd та значенню струму вище 500% застосовується зворотно-залежний час.

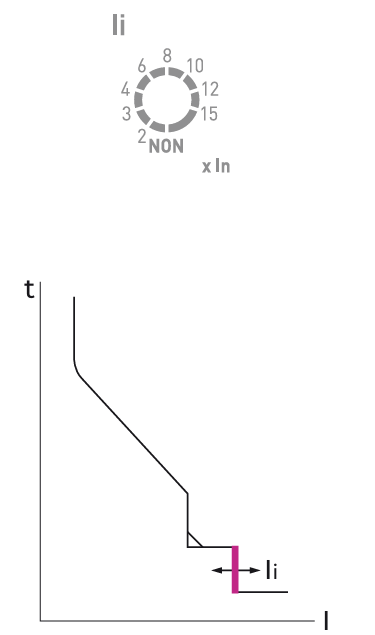

Миттєва струмова відсічка

Стандартні налаштування струму

Шкала має позначки відповідно до значення [In].
Діапазон налаштування струму має 9 кроків:
Non, 2 – 3 – 4 – 6 – 8 – 10 – 12 – 15 × [In].
Немає захисту, якщо [Ii] встановлено як [Non].

Налаштування витримки часу

Час спрацьовування менше 50 мс.

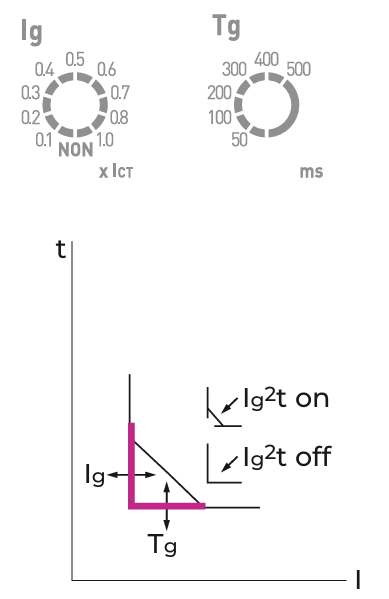

Захист від замикання на землю

Стандартні налаштування струму

Тип L

Шкала має позначки відповідно до струму первинної обмотки трансформатора струму [Ict].
Діапазон налаштування струму має 10 кроків:
Non, 0.1 – 0.2 – 0.3 – 0.4 – 0.5 – 0.6 – 0.7 – 0.8 – 1.0 × [Ict].

Налаштування витримки часу

Тип L

Час витримки в мілісекундах вказаний для струму 120 % від [Iθ] з точним часом спрацьовування.
Діапазон налаштування має 6 кроків: 50, 100, 200, 300, 400, 500 мс.
У випадку налаштування Ig2t і значення струму вище 100% застосовується зворотна витримка часу.

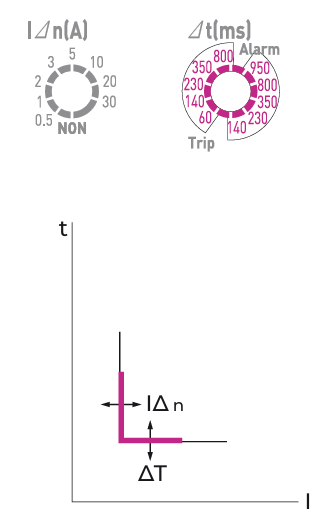

Захист від струмів витоку

Стандартні налаштування струму

PR LAZ

Шкала має градацію кратну до первинного струму GPR трансформатора струму на шину заземлення ZCT.
Діапазон налаштування струму має 9 кроків:
Non, 0.5, 1, 2, 3, 5, 10, 20, 30 × [A].

PR LAG

Шкала має градацію відповідно до значення струму вторинної обмотки ZCT 5A.
Діапазон налаштування струму має 7 кроків:
Non, 0.5, 0.8, 1, 2, 3, 5.

Налаштування витримки часу

Тип L

Після налаштування уставки струму задається час витримки — як сигналізації, так і відключення.
Діапазон налаштування сигналізації має 5 значень:
140, 230, 350, 800, 950 мс.
Діапазон налаштування відключення має 5 значень:
60, 140, 230, 350, 800 мс.

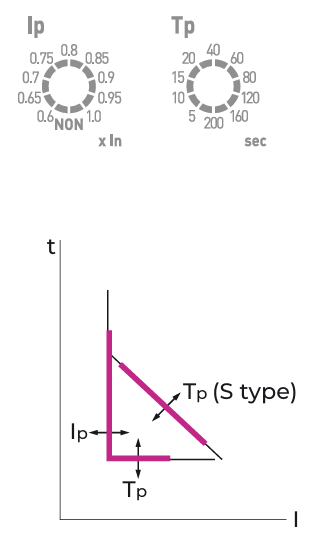

Передаварійна сигналізація

Стандартні налаштування струму

Тип L

Шкала має позначки відповідно до значення [In].
Діапазон налаштування струму має 10 кроків:
Non, 0.6, 0.65, 0.7, 0.75, 0.8, 0.85, 0.9, 0.95, 1.0 від [In].

• Тип S

Шкала має позначки відповідно до значення [Io] з зворотно-залежною витримкою часу.
Діапазон налаштування струму має 10 кроків:
Non, 0.7, 0.75, 0.8, 0.85, 0.9, 0.95, 1.0, 1.05, 1.1 × [Io].

Налаштування витримки часу

Тип L

Час витримки в секундах вказаний для струму 100 % від [Ip].
Діапазон налаштування часу має 10 кроків:
5, 10, 15, 20, 40, 60, 80, 120, 160, 200 секунд.

Тип S

Діапазон налаштування має 9 кроків:
1, 5, 10, 15, 20, 25, 30, 35, 40 секунд.
Час витримки в секундах вказаний для струму 120 % від [Ip] з зворотно-залежною витримкою часу.

Модуль напруги

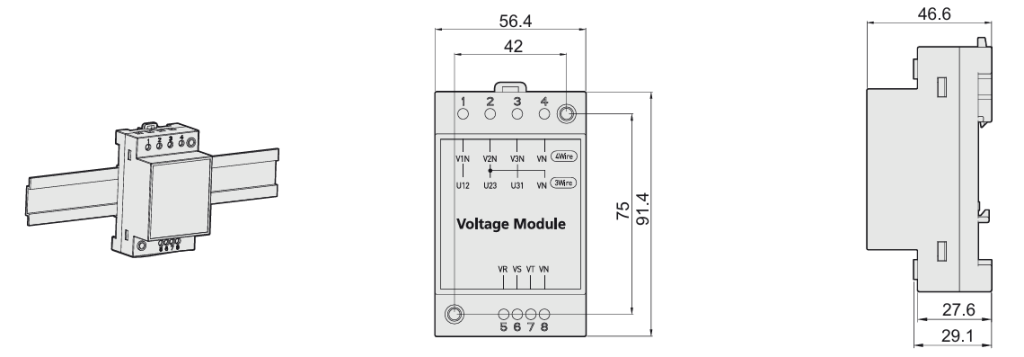

Габаритні розміри

Модуль напруги

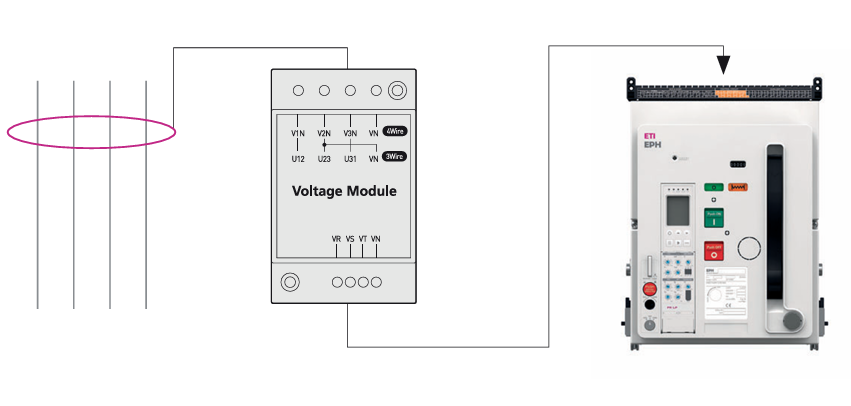

В блок захисту PR – LP/LH/SP необхідно встановити модуль напруги EPLH-VM для можливості отримання значень вимірювання напруги та потужності та їх передачі за допомогою функції Modbus – RTU/RS-485.

Код замовлення 4697128 Модуль напруги EPLH-VM.

Вхідна напруга : AC 69 ~ 690 V

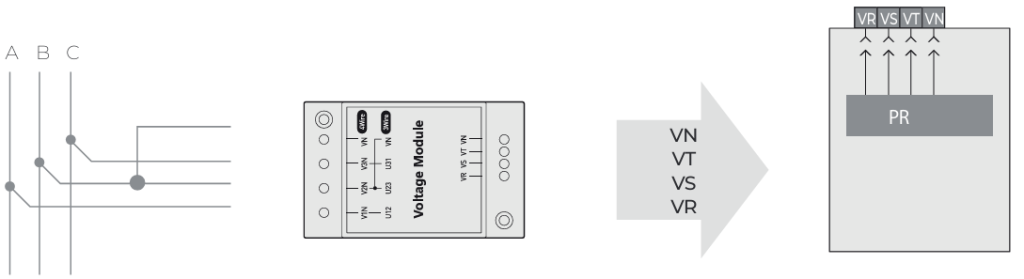

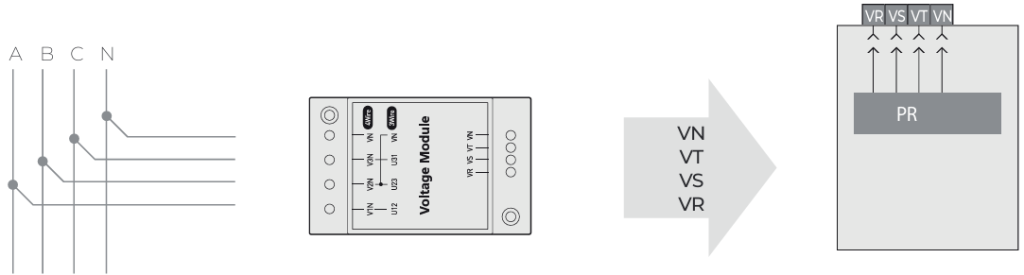

Підключення

Вхідна напруга : 69 ~ 690 V

Довжина кабелю підключення між модулем напруги і виводами VR, VS, VT вимикача має бути не більше 150 мм

Трьохпровідне підключення

Чотирьохпровідне підключення

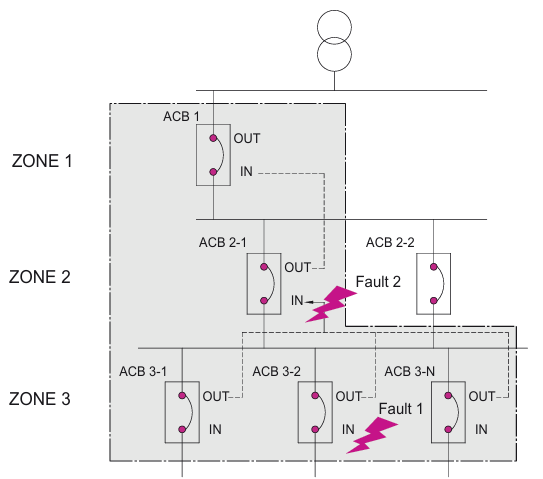

Селективний захист

Система селективного захисту

Селективний захист дозволяє реалізувати відключення найближчого до місця аварії автоматичного вимикача.
Автоматичний вимикач у секторі несправності надсилає сигнал блокування резервному автоматичному вимикачу, за рахунок затримки часу спрацьовування вищестоящого вимикача і миттєвого спрацьовування нижчестоящого вимикача — реалізується вибіркова координація захисту системи.

Приклад 1
Якщо аварія виникає у селективній зоні (зона 3), ACB 3-2 спрацьовує негайно, і блок контролю ACB 3-2 подає сигнал ZSI до блоку контролю ACB 2-1 для включення затримки часу, щоб автоматичний вимикач не спрацьовував одразу, запобігаючи відключенню робочих кіл системи.

Приклад 2
У разі виникнення аварії на ділянці після автоматичного вимикача ACB 2-1, — автоматичному вимикачу у зоні 3 не вдається виявити аварію. Тому блок керування ACB 2-1 не зможе отримати будь-який сигнал від нижчестоящого вимикача, тому, негайно спрацьовує вимикач ACB 2-1, подаючи сигнал ZSI до ACB 1, щоб запобігти відключенню робочих кіл системи.

Довжина кабелю підключення ZSI між автоматичними вимикачами не повинна перевищувати 3 м.
Дана функція не працює при власному живленні вимикача.
Заводськими налаштуваннями не передбачена активація функції ZSI, а 2 клеми (31, 32) вхідного живлення керування замкнені, тому перед підключенням обріжте дріт для використання ZSI.

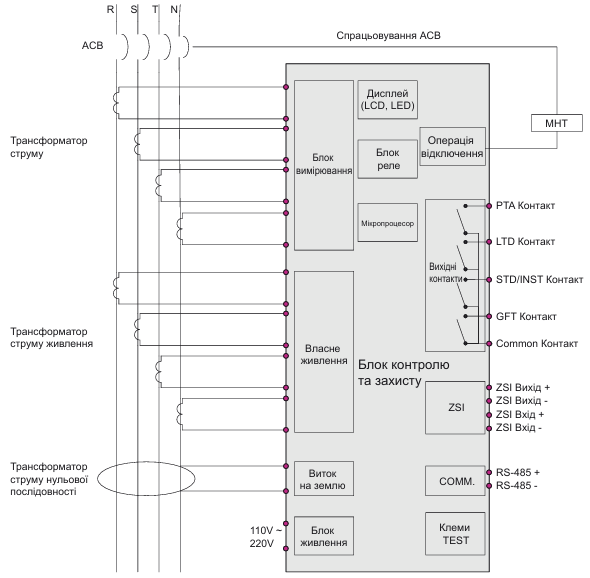

Блок контролю та захисту. Підключення клем

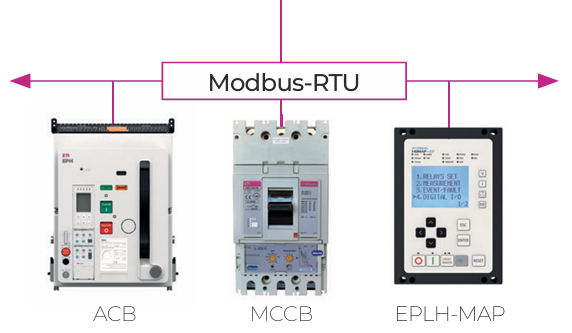

Функція передачі даних

Modbus RTU/RS-485

Режим передача/диференційний сигнал
Відстань: max 1,2 км
Кабель: екранована вита пара для RS-485
Швидкість передачі: 9600, 19200, 38400 біт/с
Метод передачі: напівдуплексний
Окінцювання: 110 Ом

Система SCADA

Передача даних по NFC (для Android)

Інформацію щодо спрацьовування вимикача (причина спрацьовування, форму струму при несправності, тощо) можна отримати через смартфони за допомогою бездротового з’єднання NFC та додаток Android.
Запустіть додаток та отримайте інформацію про спрацьовування, розмістивши антену NFC смартфона біля вимикача, що вказана на OCR.
Ви можете знайти додаток HC CB LINK у Google Play™ або завантажити його безкоштовно, просканувавши QR код праворуч.
Можна отримати до 10 даних про минулі спрацьовування (однак, що стосується інформації про криву струму, – зберігається лише остання осцилограма).
Отриману інформацію можна надіслати на електронну пошту через додаток.

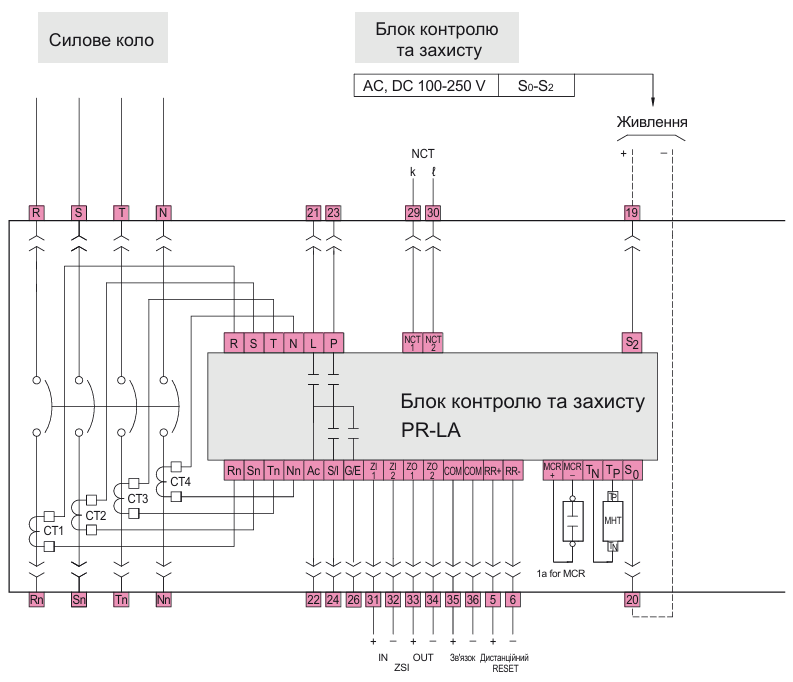

Схема підключення

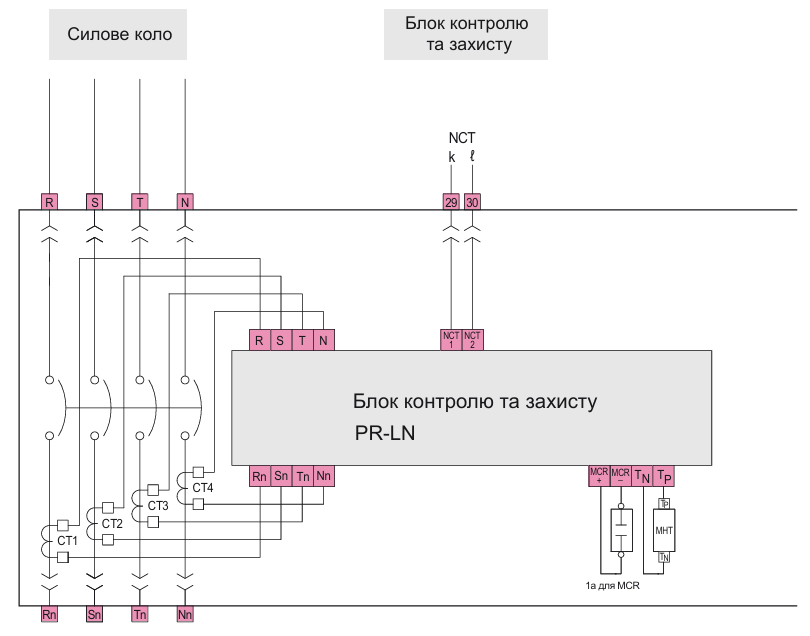

PR-LN

PR-LNA

Підключення клем

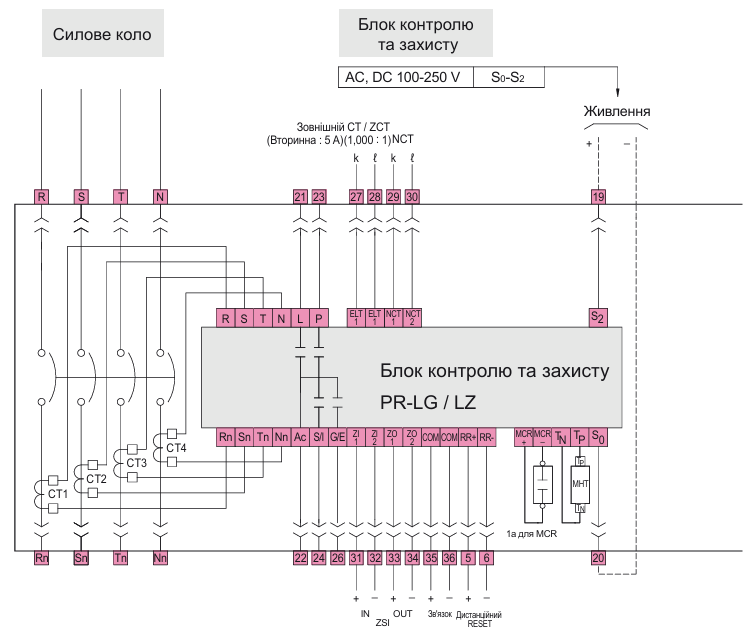

PR-LG/LZ

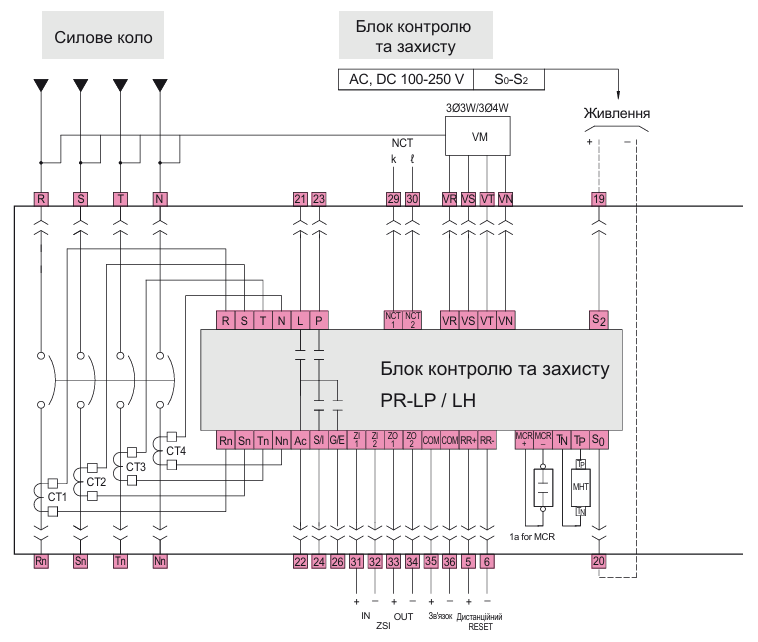

PR-LP/LH

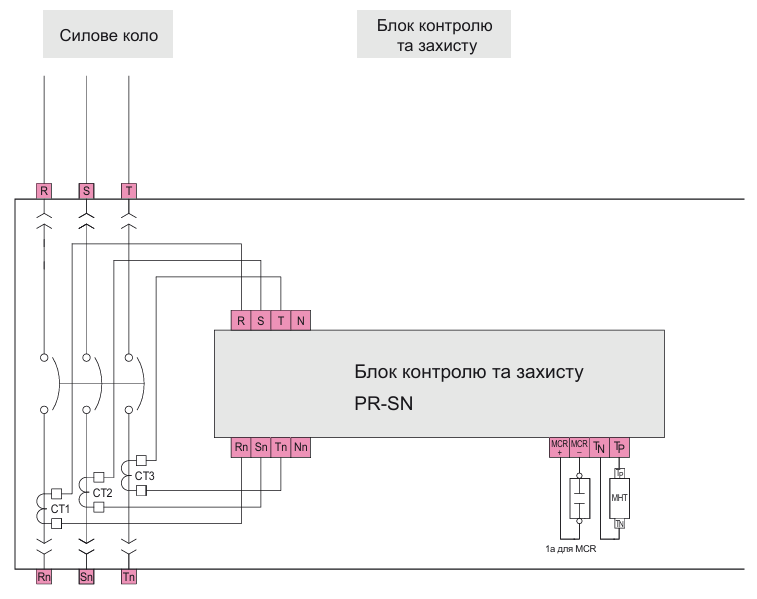

PR-SN

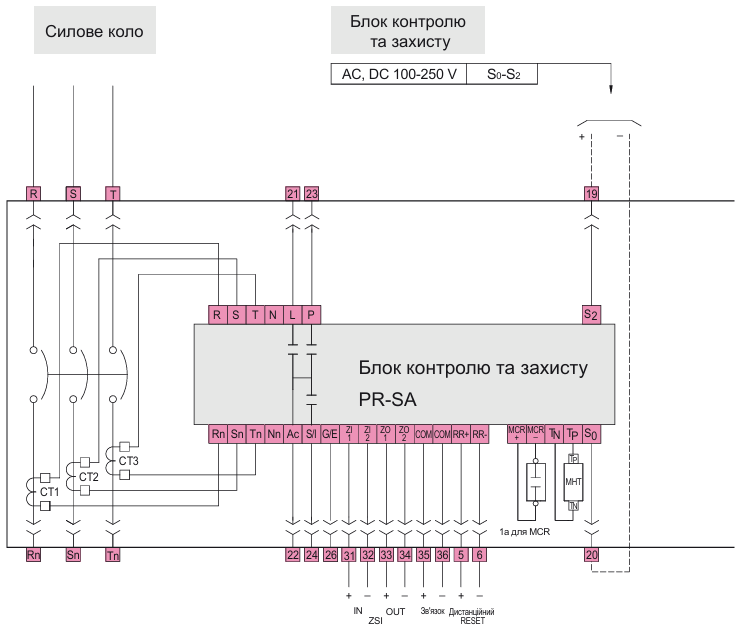

PR-SA

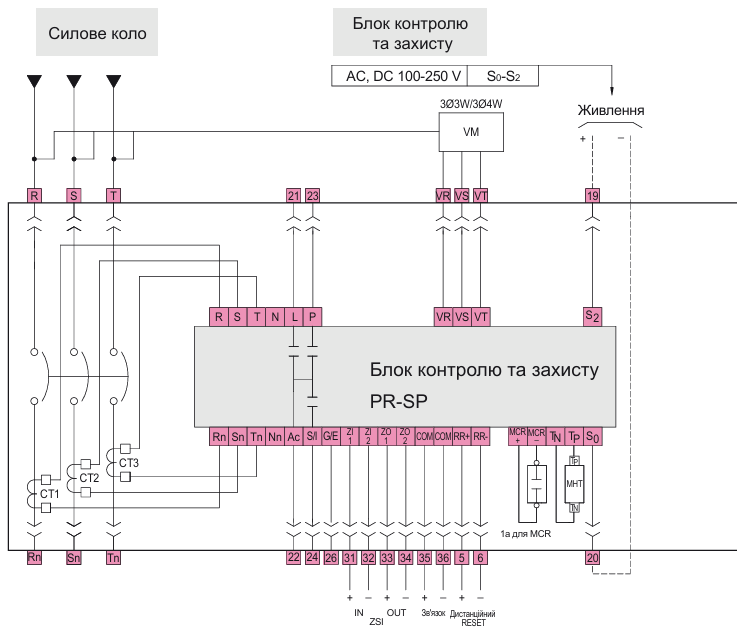

PR-SP
