Аксесуари
Замок з ключем & Блокування ключем

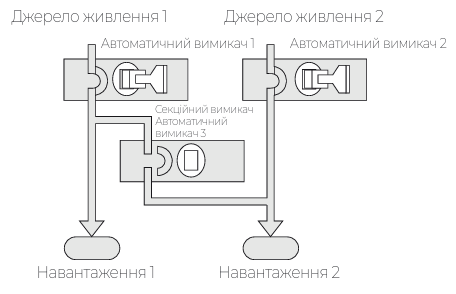

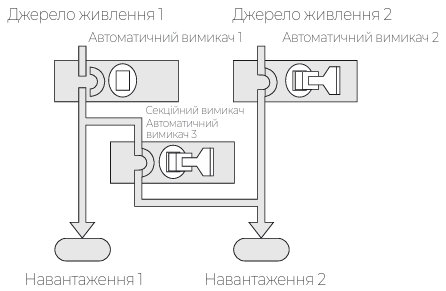

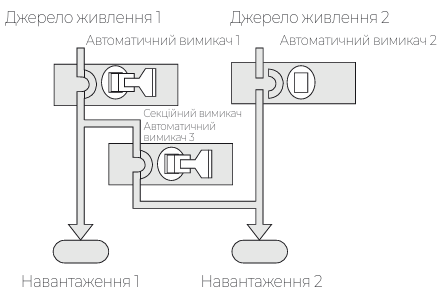

Можливість реалізації системи блокування 3-х автоматичних вимикачів замком з ключем для попередження можливості включення одного з них.
Тільки 2 автоматичних вимикача можуть бути включені за допомогою 2-х ключів, та ще один автоматичний вимикач можна заблокувати для забезпечення стабільного живлення навантаження.
Автоматичний вимикач 3 не можна включити (у цьому стані блокується електромеханічне увімкнення).

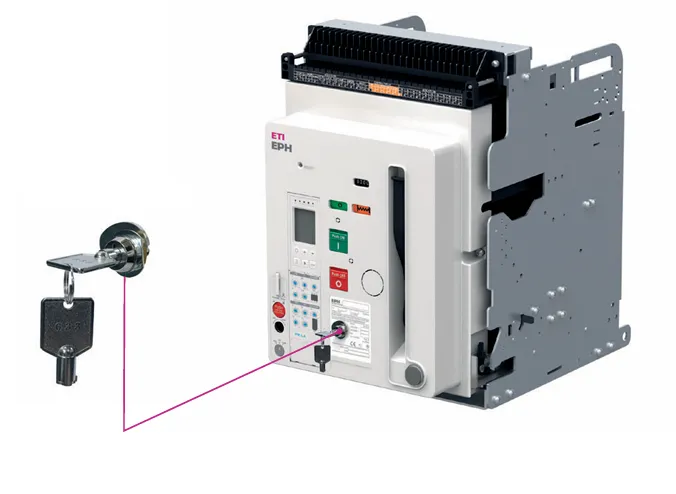

Замок з ключем
Дозволяє заблокувати стан автоматичного вимикача для попередження можливості помилкового електричного/ручного включення відключеного автоматичного вимикача.
Можливість електричного/ручного включення/відключення автоматичного вимикача з’являється після розблокування його за допомогою ключа. При витяганні ключа — автоматичний вимикач блокується.
Щоб повернути ключ у положення блокування, потрібно натиснути кнопку OFF.Для замовлення необхідно додати даний аксесуар в форму замовлення. Монтується всередині автоматичного вимикача.
Автоматичний вимикач 3 не можна включити
Автоматичний вимикач 2 не можна включити
Автоматичний вимикач 1 не можна включити

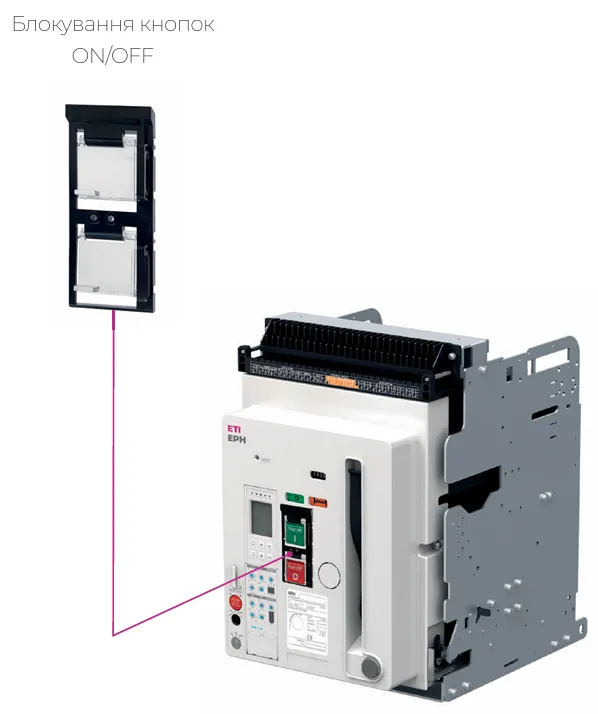

Блокування кнопок ON/OFF
Це пристрій, який запобігає помилковому ручному включенню / відключенню користувачем.
Кнопки закриті пластиковою кришкою для запобігання довільного доступу до кнопок ручного включення/відключення, є можливість блокування навісним замком.Для замовлення необхідно додати даний аксесуар в форму замовлення. Монтується всередині автоматичного вимикача.
Навісний замок не входить в комплект поставки. (Ø5 ~ Ø8).

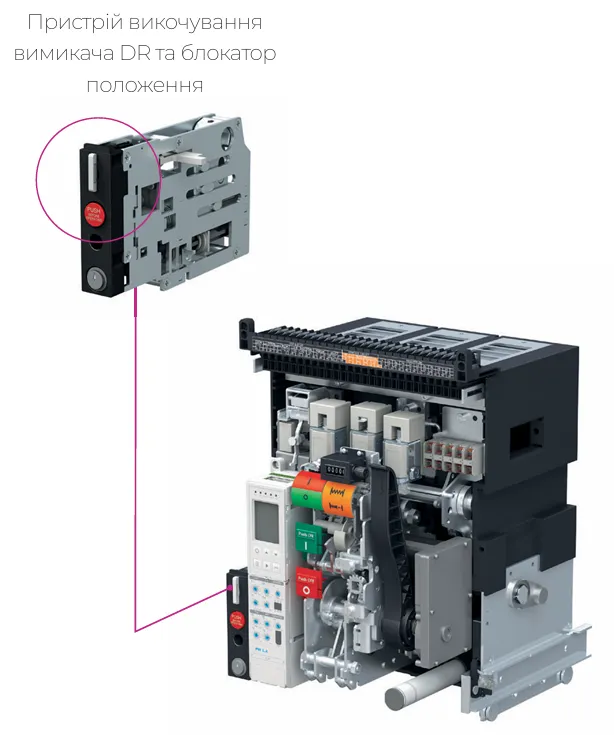

Пристрій викочування вимикача DR та блокатор положення
Пристрій контролю викочування монтується на вимикачі викочувального типу.
Пристрій DR складається з пазу для розміщення рукоятки викочування, кнопки викочування, індикатора положення та блокатора положення з навісним замком.
Блокатор з навісним замком попереджає довільне викочування вимикача.
Навісний замок не входить в комплект поставки (Ø5 ~ Ø8).

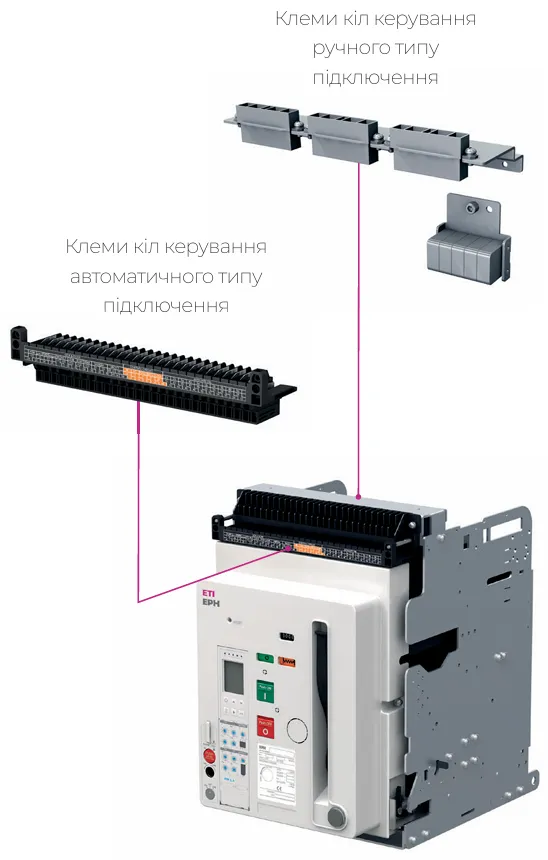

Клеми кіл керування автоматичного/ручного типів підключення
● Автоматичний тип підключення клем кіл керування забезпечує автоматичне підключення/відключення кіл керування при викочуванні вимикача.
Ручний тип підключення передбачає самостійне підключення клем кіл керування обслуговуючим персоналом.
● Автоматичні вимикачі стаціонарного типу укомплектовані роз’ємом та штекером для ручного підключення, тому цей тип підключення не потребує зазначення у формі замовлення.
● Після ручного відключення кіл керування, — автоматичний вимикач може бути витягнутий з корзини.
● При викочувальному виконанні автоматичного вимикача – у формі замовлення необхідно вказати код A для автоматичного типу підключення та код J для ручного типу підключення.
Замикаючий блок — контакт (додатковий контакт) “b”
● Це контакт для підтримки підключеного стану зовнішніх кіл керування при розмиканні допоміжного контакту AUX, коли автоматичний повітряний вимикач переміщується з положення «Підключений» в положення «Тест».
● Кількість замикаючих контактів “b” відповідає кількості допоміжних блок-контактів AUX “b” (5b).
● При поставці обладнання встановлено лише один контакт 1b (51, 52), а інші чотири 4b монтуються за потребою.
● Так як аксесуар монтується в автоматичний вимикач, — додайте код AK в форму замовлення.

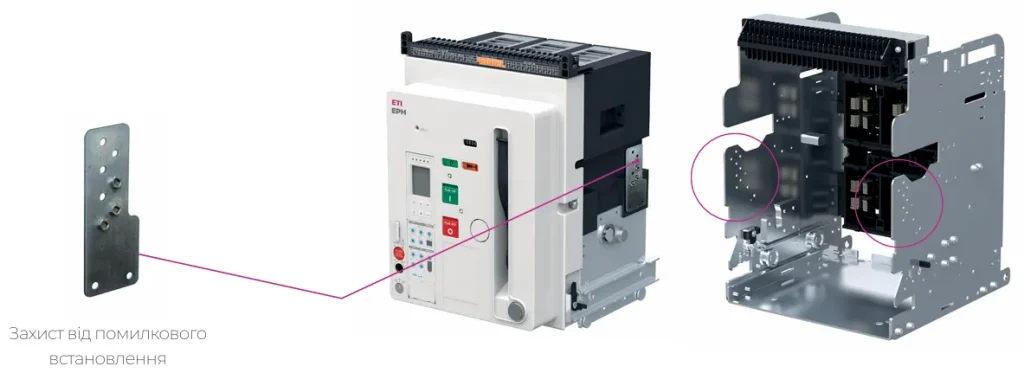

Захист від помилкового встановлення
Оскільки габаритні розміри автоматичних вимикачів у межах одного типорозміру — однакові, — вимикач може бути помилково встановлений у корзину вимикача з іншими номінальними параметрами. Цей пристрій запобігає помилковому встановленню.
Він обирається відповідно до номінального струму TC.
Елементи встановлюються на рухому частину вимикача і корзину. Під час оформлення замовлення додайте AW у форму замовлення вимикача та корзини.

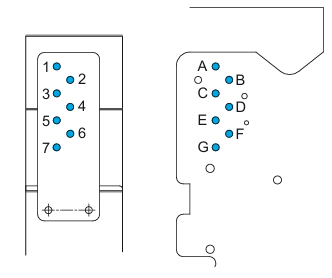

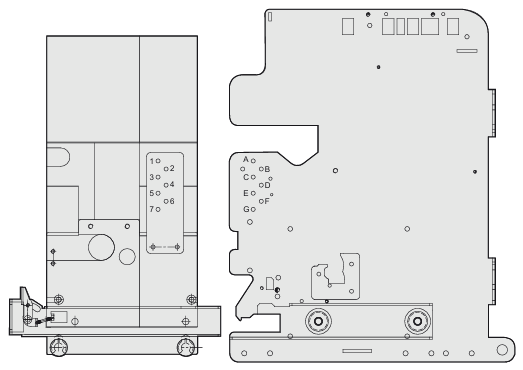

Монтажне положення аксесуарів відповідно номінального струму TC

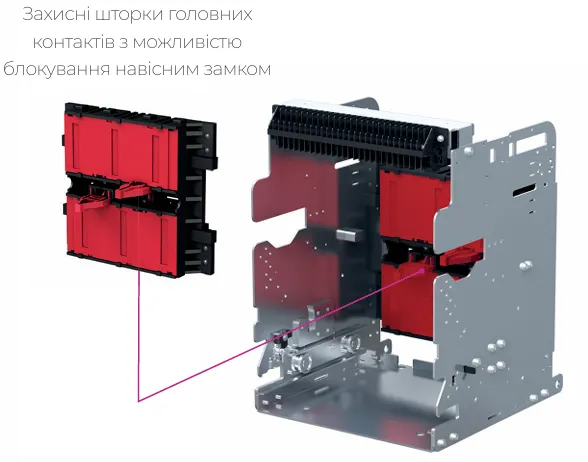

Захисні шторки головних контактів з можливістю блокування навісним замком
Захисні шторки попереджають можливість доторку до головних контактів, коли основний блок автоматичного вимикача виключений з корзини.
Шторка автоматично відкривається та закривається, коли автоматичний вимикач виключено. Вона постачається з пристроєм блокування, який запобігає відкриттю, коли шторки закриті у разі викочування основного блоку. Навісний замок не входить в комплект поставки. (∅5 ~ ∅8)
Що стосується шторок зі сторони живлення та сторони навантаження, то вони працюють окремо і їх можна окремо заблокувати.
Аксесуар монтується безпосередньо в корзину, при замовленні необхідно вказати код АЕ.

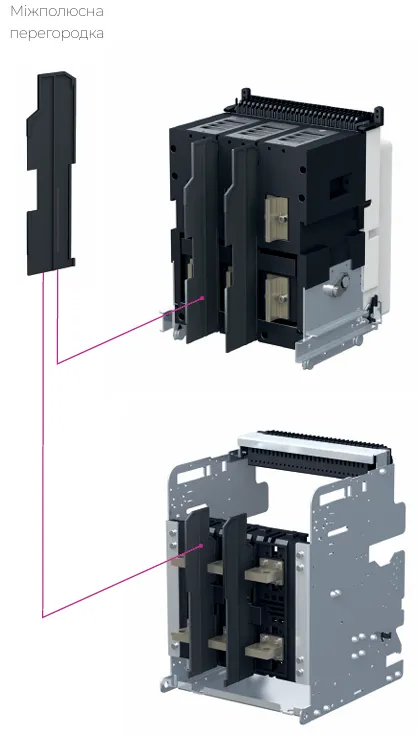

Міжполюсна перегородка
Міжполюсна перегородка попереджає можливість виникнення дуги, яка може виникнути внаслідок короткого замикання між фазами.
Для 3Р вимикача необхідно використовувати дві міжполюсні перегородки, для 4Р вимикачів — 3 штуки. Оскільки вони замовляються окремо, — виберіть необхідну кількість.
Вкажіть в замовленні код EPLH-PBAR.

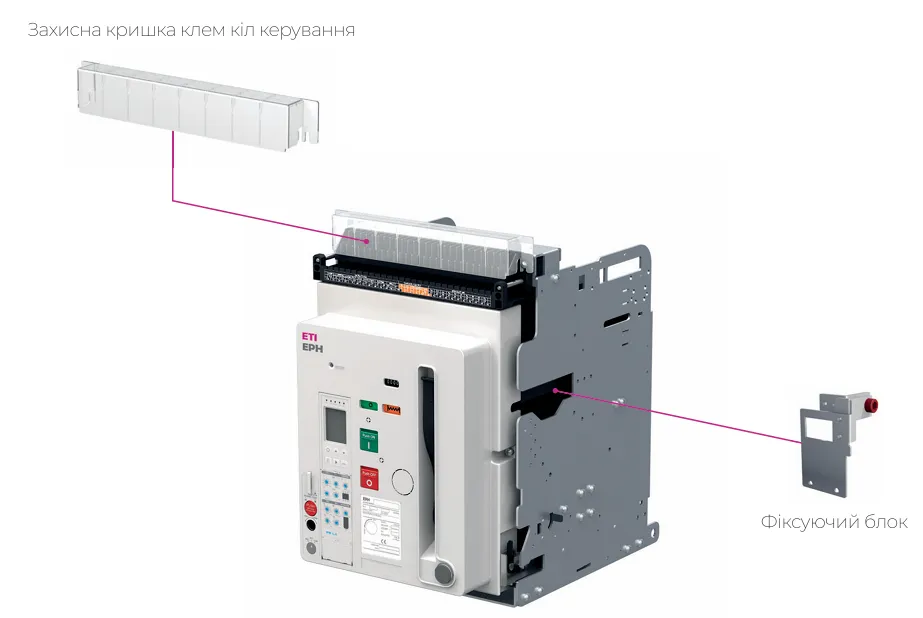

Захисна кришка клем кіл керування
Встановлюється для захисту від можливого контакту з струмоведучими частинами.
Не може використовуватись із стаціонарним типом ACB і викочувального виконання з ручним підключенням клем кіл керування.
Монтується в корзині. Додайте код ВС під час замовлення вимикача викочувального типу з автоматичним типом підключення.
Фіксуючий блок
Це захисний пристрій, який запобігає хибним спрацьовуванням через вібрації.
Він дозволяє скріпити основний блок з корзиною, посиливши конструкцію.
Кожен компонент встановлюється на основний блок та корзину. Додайте код AF у форму замовлення основного блоку та корзини.
Шинні виводи
Автоматичні вимикачі серії EPL сумісні з різними типами шин, такими як вертикальні, горизонтальні, фронтальні та інші, — в залежності від типу підключення обладнання замовника.
В типорозмірі А (630–1600A) та B (630–3200A) шини горизонтального типу можна повернути на 90 градусів.Шини фронтального типу підключення постачаються окремо від основного блоку і корзини. Їх монтаж здійснюється безпосередньо Замовником.
Крім того, для замовлення фронтального типу шин необхідно вказати відповідні коди при заповненні форми замовлення автоматичного вимикача (див. таблицю).Для фронтального типу шин, що постачаються окремо для типорозмірів B 2000/2500 A, — передбачена шина на 3200 A.
Шинні виводи фронтального типу підключення замовляються окремо.
Стандартний тип
Вертикальний тип
Горизонтальний тип
Фронтальний тип
Комбінований тип
Вертикальний тип (верхні) + горизонтальний тип (нижні)
Горизонтальний тип (верхні) + вертикальний тип (нижні)
Вертикальний тип (верхні) + фронтальний тип (нижні)
Горизонтальний тип (верхні) + фронтальний тип (нижні)
Фронтальний тип (верхні) + вертикальний тип (нижні)
Фронтальний тип (верхні) + горизонтальний тип (нижні)

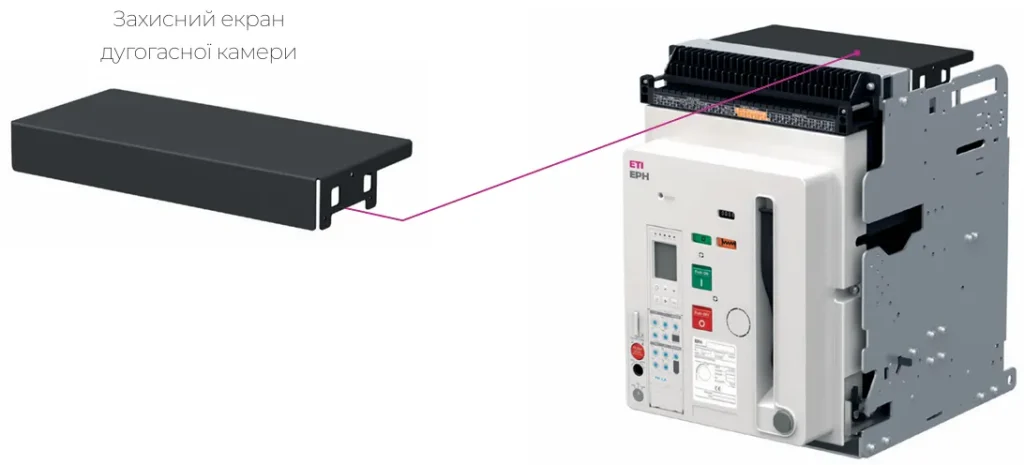

Захисний екран дугогасної камери
Дуга, яка виникає при відключенні автоматичного вимикача, гаситься в дугогасній камері основного блоку, але залишкова дуга може впливати на верхню частину корпусу, тому необхідно витримувати ізоляційні відстані.
Після встановлення захисного екрану ізоляційну відстань можна мінімізувати до «0», так як залишкова дуга буде розряджатися на захисний екран.
При монтажі захисний екран можна накладати 4 рівнями.
Аксесуар монтується в корзину, тому додайте код AX при замовленні автоматичного вимикача.

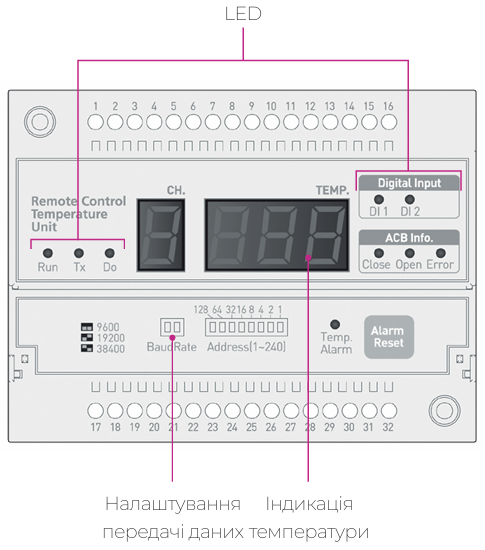

Електронний модуль керування та контролю температури
Детальний опис електронного модуля керування
та контролю температури (RCTU)
Електронний модуль RCTU оснащений контактом, що дозволяє дистанційне включення/відключення автоматичного вимикача за допомогою протоколу зв’язку.
Температуру автоматичного вимикача можна відслідковувати через 4 температурні канали.
RCTU підтримує протокол зв’язку RS-485/Modbus-RTU.
Контроль включення / відключення забезпечує функція SBO (вибір при налаштуванні).
Якщо температура перевищує встановлене значення користувачем через протокол зв’язку — спрацьовує контакт сигналізації (потрібне додаткове підключення).
Температуру ACB можна перевірити через LED дисплей на фронтальній панелі.
RCTU може бути встановлено в корзину або на панель ACB.
Модуль RCU має ті ж функції, що і RCTU, окрім функції вимірювання температури.
Обережно
Дані ІЧ-датчика залежать від відбиваючої здатності поверхні металу.
Точка замірів повинна бути покрита чорним лаком чи спеціальною фарбою в залежності від матеріалу.Відстань точки замірів до ІЧ-датчика вимірюється співвідношенням D:S.
Цей датчик має співвідношення 8:1.ІЧ-датчик має встановлюватись в точці, де немає відблиску поверхні.
Діаметр точки вимірювання ІЧ-датчиком становить 1 см, коли він знаходиться на відстані 8 см від місця вимірювання.

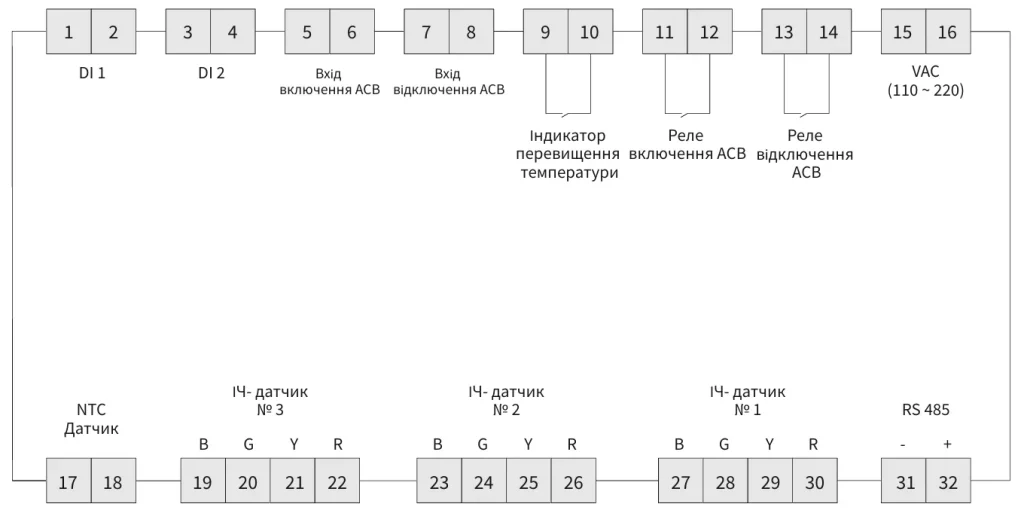

Блок-схема
