Особливості повітряних автоматичних вимикачів ETIPOWER EP
Запатентований механізм “Double
Break” забезпечує швидкий розрив дуги при К.З., що істотно знижує зношування основних контактів і, відповідно, збільшує електричний і механічний ресурси автоматів
Автоматичні вимикачі мають різні
варіанти підключення: – фронтальне; – горизонтальне заднє; -вертикальне заднє
Вся лінійка автоматичних вимикачів ETIPOWER EP має два вимикальних
контакти на кожному полюсі (запатентований механізм “Double
Break”), які дозволяють витримувати струм короткого замикання протягом 1 секунди
Автоматичні вимикачі ETIPOWER мають один з найменших у світі розмірів по глибині, що дозволяє значно економити місце в щиті. Глибина викочувального виконання – 345 мм і 290 мм для стаціонарного виконання
Вся енергія дуги розсіюється в спеціально розробленій дугогасній камері механізму “Double Break”, що дозволяє мінімізувати відстань від автомата до розташованих поруч заземлених металевих частин і забезпечує можливість установки одного автомата над іншим
Силові контакти мають можливість
заміни (час заміни одного полюса займає близько 15хв). Усі елементи силової контактної групи виконані без гвинтових з’єднань, що підвищує надійність операцій увімкнення / вимкнення автоматичного вимикача
Всі електронні блоки контролю і захисту мають функцію “LSI”, що дозволяє внесення коректив
спрацьовування при перевантаженні (L), короткому замиканні (S) і миттєвому відключенні (I). Налаштування ци характеристик дозволяє забезпечити селективність автоматичного вимикача з іншими захисними пристроями
Електронні блоки контролю і захисту
забезпечують захист обладнання
з різними характеристиками: – тип L: захист промислового
обладнання і трансформаторів; – тип S:
захист генераторів; – тип R: захист кіл
загального призначення

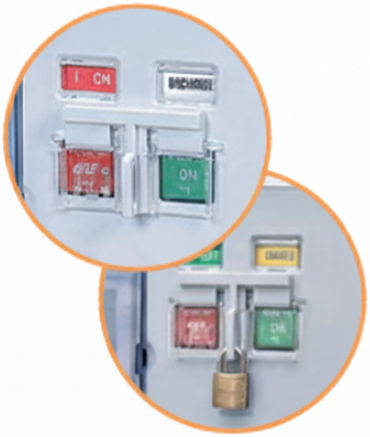

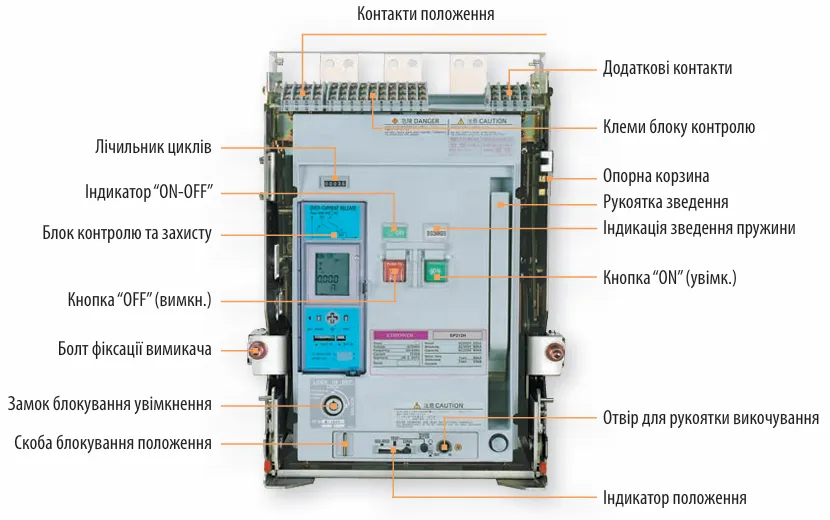

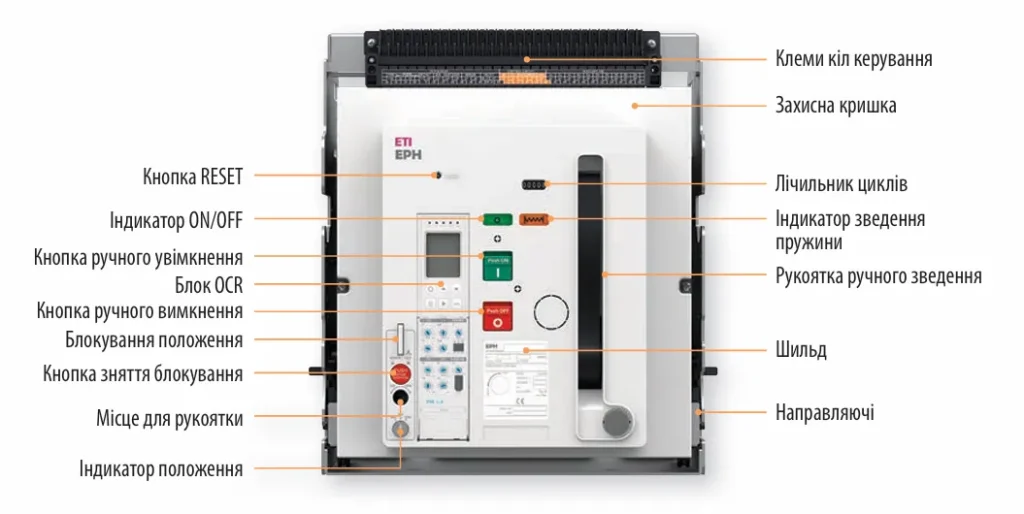

Кнопки ручного увімкнення і вимкнення мають захисні кришки
з можливістю блокування замком. Вище розташований індикатор “ON
OFF” та індикатор “взводу пружини”
Лічильник циклів “ON/OFF” має 5-розрядний покажчик
для визначення необхідності періодичного огляду або
обслуговування автоматичного вимикача
Конструкція розчіплювача автоматичного вимикача з
номінальним струмом 6300А здійснює розрив кола в двох точках з боку лінії. Вся енергія в режимі К.З. розсіюється через спеціальний клапан тиску
Подвійні вмикаючі/вимикаючі
котушки дозволяють здійснювати 100%
резервування функцій увімкнення/
вимкнення, тим самим забезпечуючи
високу надійність безперебійного
електропостачання об’єктів
Блокування “ON-OFF” можливе двох типів: замок типу “ON”, який блокує в увімкненому стані і замок
типу “OFF”, який блокує у вимкненому стані. При наявності такого замка неможливо керувати вимикачем, поки не буде вибрано відповідне положення ключа

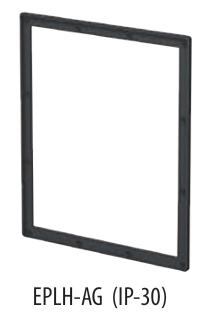

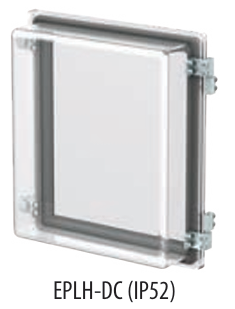

Дверний фланець дозволяє забезпечити захист IP20 (як декоративна панель). При використанні спеціального гумового ущільнювача забезпечується ступінь захисту
IP31. Також є спеціальний фланець, що
забезпечує IP55 (залишається закріпленим на вимикачі навіть у положенні “ISOLATED”)
Автоматичні вимикачі ETIPOWER EP мають систему “зонного блокування”, яка дозволяє вимикати найближчий до місця аварії вимикач незалежно від заданої (налаштованої) витримки часу. Дана система дозволяє значно знизити теплові та механічні перевантаження, які виникають в аварійному режимі протягом затримки часу і впливають на всю електроустановку
Автоматичні вимикачі викочувального

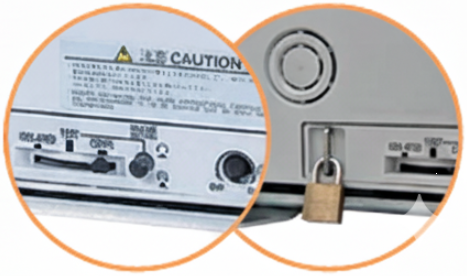

виконання мають чотири положення корпусу в корзині з покажчиком відповідного положення. Також є можливість блокування вимикача для запобігання випадкового викочування корпусу з корзини або блокування при проведенні спеціальних робіт із вимикачем у відповідному положенні

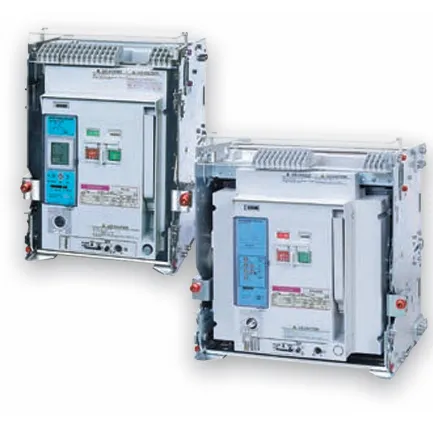

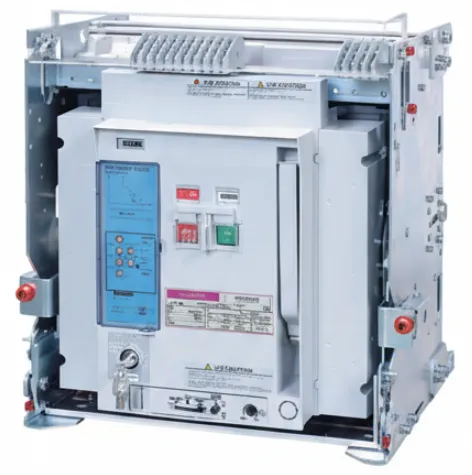

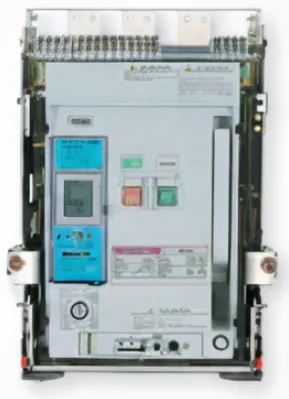

Повітряні автоматичні вимикачі ETIPOWER EP
Застосування
Повітряні автоматичні вимикачі ETIPOWER EP застосовуються для захисту
розподільних ліній, генераторів та іншого електротехнічного обладнання від впливу струмів короткого замикання та перевантаження. Використовуються в якості ввідних або секційних вимикачів.
Повітряні автоматичні вимикачі ETIPOWER EP розраховані на струми від 800 до 6300А з напругою
до 690V і 800V (ETIPOWER 800V AC – за запитом).
Представлені в 3-х типорозмірах:
- типорозмір 1 на струми від 800 до 2000А
- типорозмір 2 на струми від 2500 до 3200А (тип SB на 4000A виконаний у 2 типорозмірі)
- типорозмір 3 на струми 4000А – 6300А
Типорозмір 1 і 2 мають два варіанти виконання – викочувальне і стаціонарне.
Є різні варіанти приєднання вимикача до шин, а також широкий вибір аксесуарів.
Три типи рівня вимикальної здатності:
- тип D – 50kA
- тип S – від 65kA до 100kA
- тип H (із високою вимикальною здатністю) від 80kA до 120kA
Автоматичні вимикачі
ETIPOWER EP комплектуються трьома типами блоків контролю і захисту:
- AGR-11 (стандартна комплектація) виконує функції захисту від струмів К.З. і перевантажень, захисту від замикання на землю, захисту
нейтралі, сигналізації перевантажень. - AGR-21/22B , крім функцій блоку контролю AGR-11, має рідкокристалічний дисплей, на якому відображаються величини струмів,
напруги, частоти, COS-φ. Даний блок реле виконує функцію диференційного захисту, має журнал відключень, вбудований
сигналізатор мінімально і максимально допустимих рівнів напруги, контроль температури контактів, є можливість передачі даних по
M-bus протоколу. - AGR-31B, крім функцій блоку контролю AGR-21/22, має аналізатор параметрів мережі – лічильник електроенергії, контроль потужності
електроенергії.
Стандартна комплектація автоматичних вимикачів ETIPOWER EP включає в себе:
- Корзина (для викочувального виконання);
- Автоматичний вимикач (вимикальний механізм);
- Блок контролю і захисту з котушкою вимкнення;
- Трансформатори струму на номінальне значення струму автоматичного вимикача;
- Сигнальний блок-контакт і допоміжні блок-контакти (4 шт. перекидних);
- Покажчик положення автоматичного вимикача в корзині (для викочувального виконання).

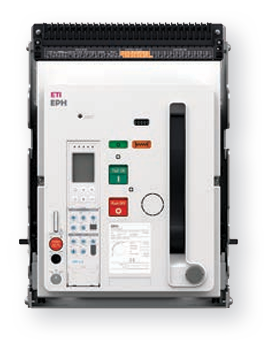

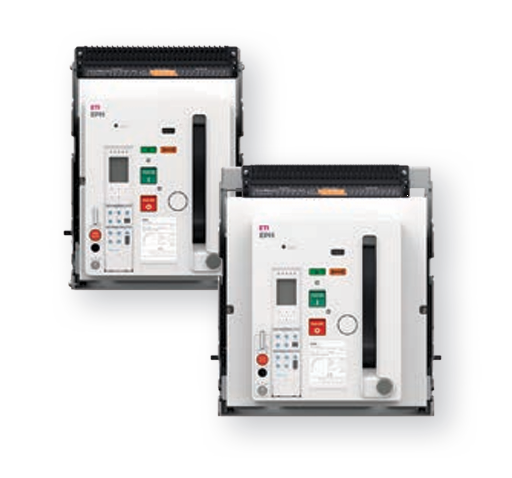

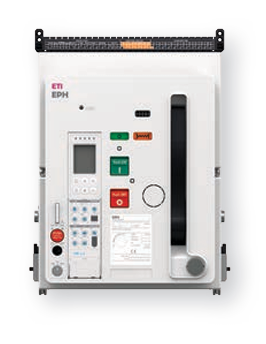

Повітряні автоматичні вимикачі ETIPOWER EPL/EPH
Застосування
Повітряні автоматичні вимикачі ETIPOWER EPL/EPH застосовуються для захисту
розподільних ліній, генераторів та іншого електротехнічного обладнання від впливу струмів
короткого замикання та перевантаження. Використовуються як ввідні або секційні вимикачі.

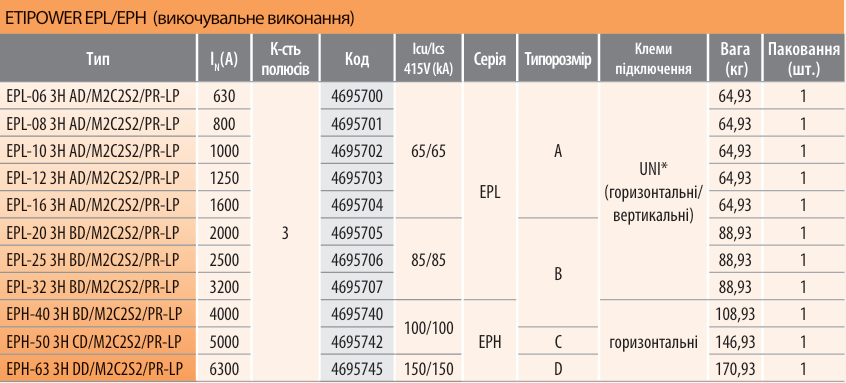

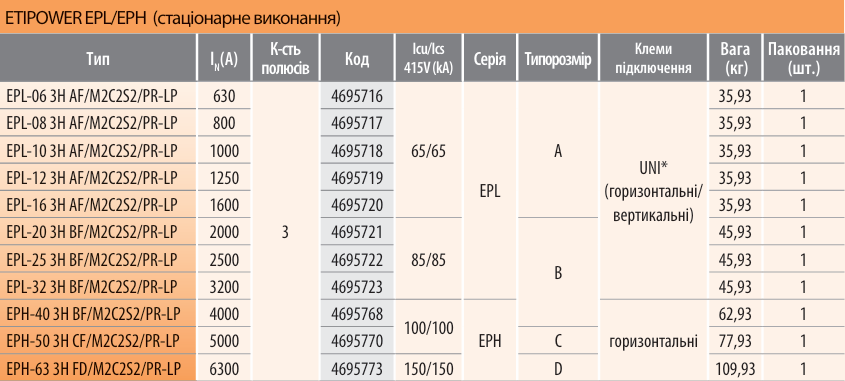

Повітряні автоматичні вимикачі ETIPOWER EPL/EPH розраховані на струми від 630 до 6300А з
напругою до 690V.
Представлені в 4-х типорозмірах:
- типорозмір «A» на струм від 630 до 2000А
- типорозмір «B» на струм від 630 до 4000А
- типорозмір «C» на струм від 3200А до 5000А
- типорозмір «D» на струм від 4000А до 6300А
Два варіанти виконання – викочувальний і стаціонарний. Є багато варіантів приєднання вимикача
до шин, а також широкий вибір аксесуарів.
Два типи номінальної вимикальної здатності:
- тип EPL (стандарт) від 65кА до 85кА
- тип EPH (із підвищеною вимикальною здатністю) від 85кА до 150кА
Автоматичні вимикачі ETIPOWER EPL/EPH комплектуються блоком контролю та захисту PR-LP. OCR PR-LP окрім стандартних функцій
захисту (захист від КЗ, перевантажень, замикання на землю, (L/S/I/G), від дисбалансу напруги), має ще додаткові функції:
- Вимірювання та відображення параметрів мережі: 3-фазний струм, напруга, потужність, коефіцієнт потужності, споживання
потужності, середнє значення. - Запис даних 256 спрацьовувань: тип аварії, фаза, де виникла аварія, величина значення, час спрацьовування.
- Передаварійна сигналізація.
- Інтерфейс/протокол зв’язку RS-485/ Modbus-RTU.
- Гармоніки струму/ напруги.
Стандартна комплектація автоматичних вимикачів ETIPOWER EPL/EPH включає в себе:
- Корзина (для викочувального виконання);
- Автоматичний вимикач, мотор-привод, незалежний розчіплювач, котушка включення;
- Блок контролю та захисту PR-LP;
- Трансформатори струму на номінальне значення струму автоматичного вимикача;
- Контакти сигналізації аваріїного спрацьовування;
- Блок-контакти (EPL – 3NO+3NC, EPH – 5NO+5NC);
- Індикатор положень АВ у корзині (для викочувального виконання).

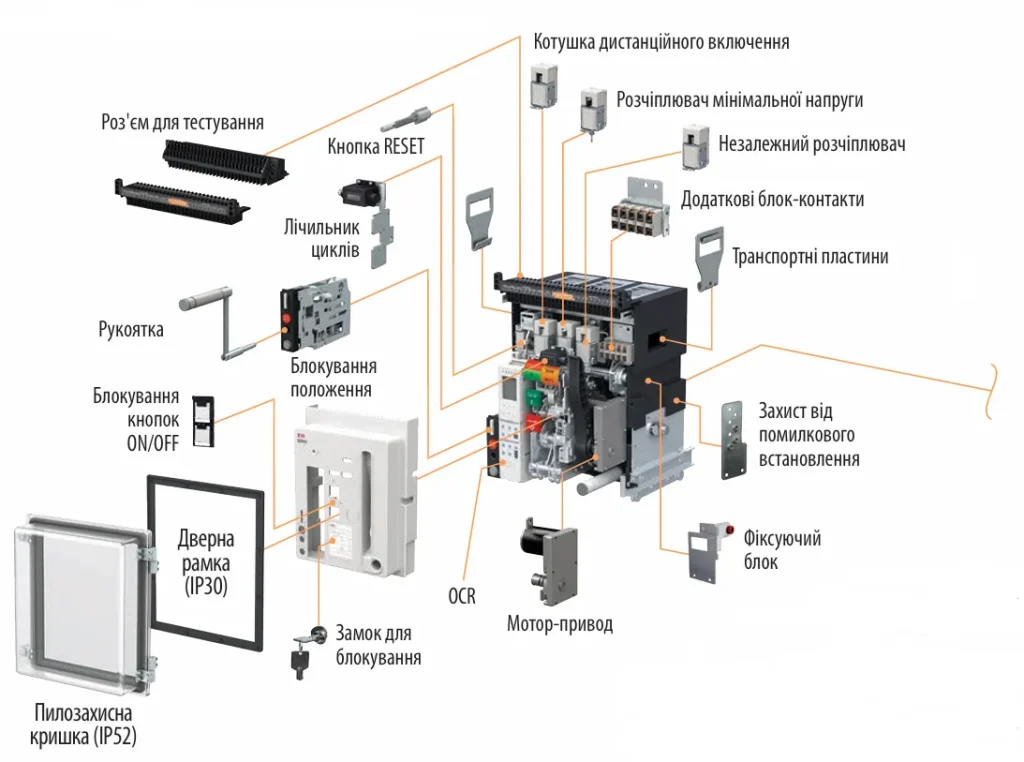

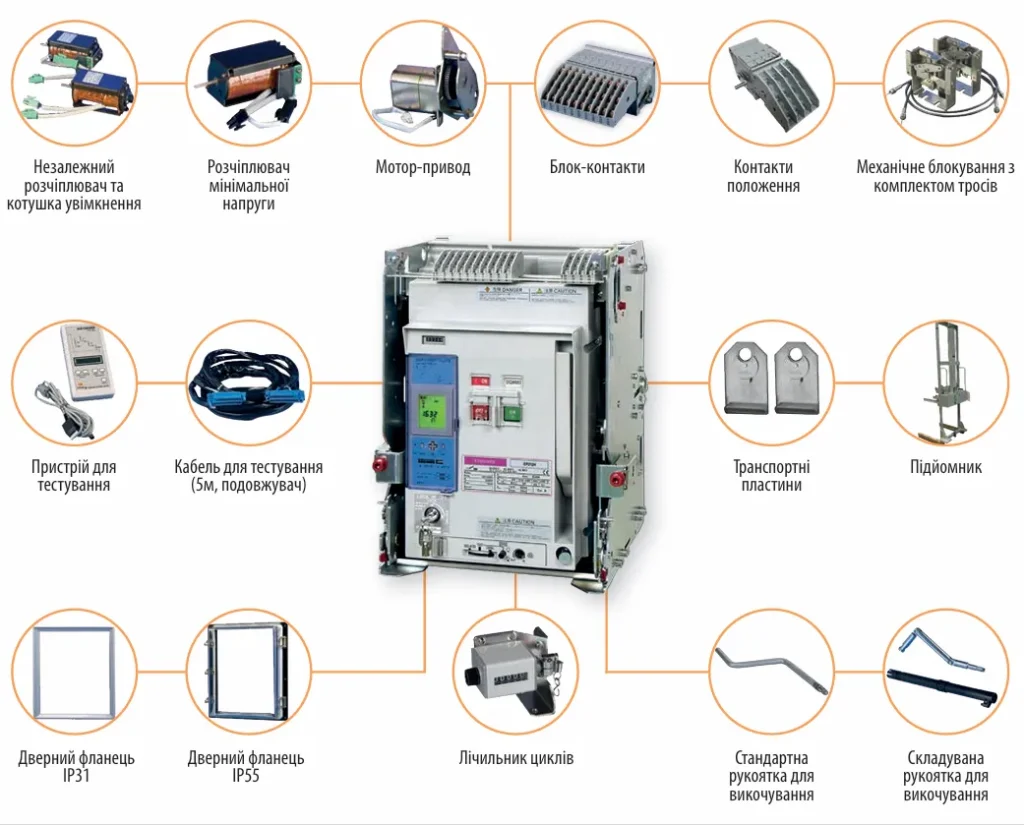

Аксесуари (основна частина вимикача)

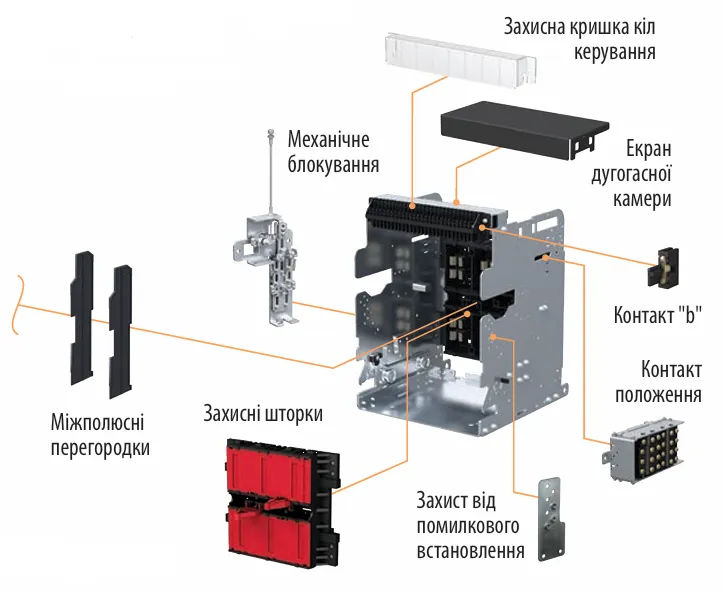

Аксесуари (корзина)

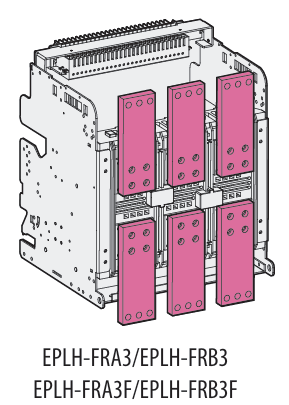

Клеми “UNI” мають можливість повороту на 90 градусів безпосередньо на місці відповідно до типу шини в розподільних пристроях низької напруги. Увага! Заміна клем можлива лише для типів EPL/EPH типорозміру “А” 630..1600А і типорозміру “В” 2000..3200А. Для зміни положення клем горизонтального/вертикального типу у вимикачах зі струмом більше 4000 А, потрібні додаткові аксесуари. Фронтальний тип може бути застосований в розподільних пристроях з обмеженими габаритними розмірами. Фронтальний тип шин замовляється окремо.
