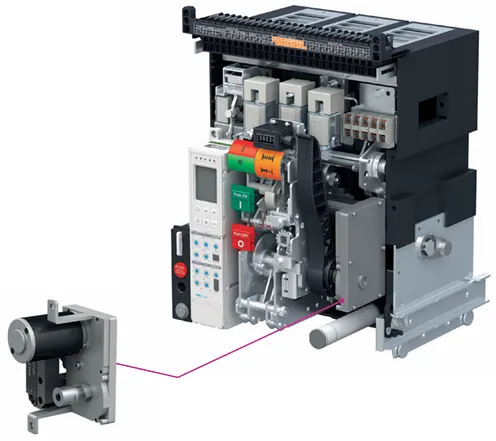

Мотор-привод для зведення пружини
Зведення пружини може виконуватись як в ручну, так і автоматично, використовуючи зовнішнє джерело живлення.
При подачі живлення на клеми контролю живлення номер (1), (2), заряджання пружини можливе при наявності 85 ~ 110 % діапазону робочої напруги.
Додайте M1 ~ M9 у форму замовлення.
Можна придбати окремо.

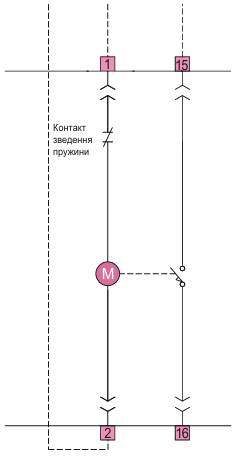

Контакт зведення пружини чи контакт готовності включення
- Контакт зведення пружини відображає на контактах (15, 16) стан зведення, коли зведення пружини було завершено.
- Контакт готовності до включення відображає на контактах (15, 16) стан готовності лише тоді, коли автоматичний вимикач відключений і зведення пружини було завершено.
- Назва для замовлення контакту зведення пружини: В6, назва контакту готовності включення: ВT
- Не можуть використовуватись одночасно.
Схема підключення

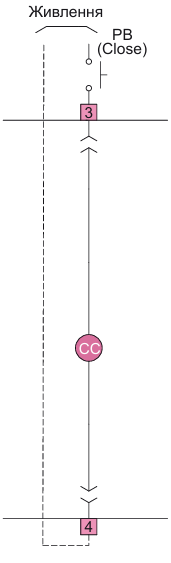

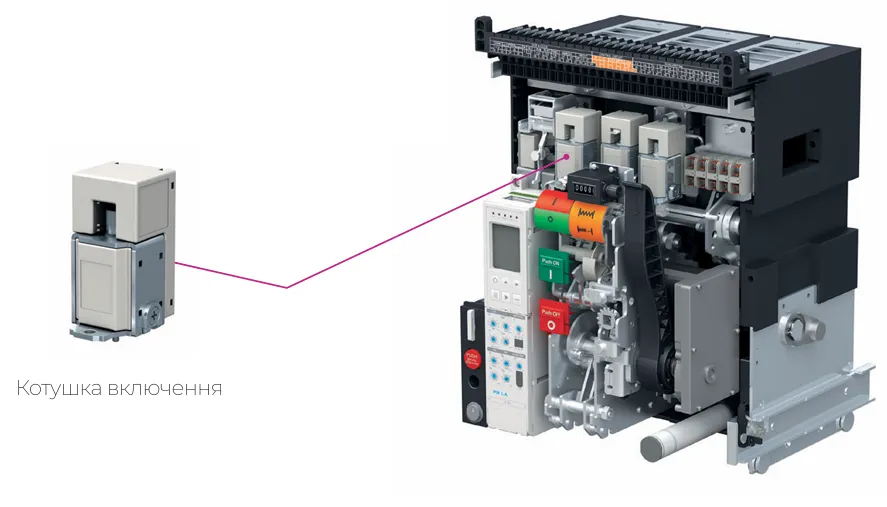

Котушка включення (CC)
- Пристрій керування, який дистанційно вмикає автоматичний вимикач зовнішнім сигналом.
- Автоматичний вимикач вмикається шляхом подачі живлення більше ніж 150 мс в межах 85 ~ 110 % від номінальної напруги керування на клеми контролю живлення (3) і (4).
- Додайте C1 ~ C9 у форму замовлення автоматичного вимикача.
- Можна придбати окремо.
- Використовуйте окремий зовнішній вимикач для подачі живлення на котушку включення.
Схема підключення

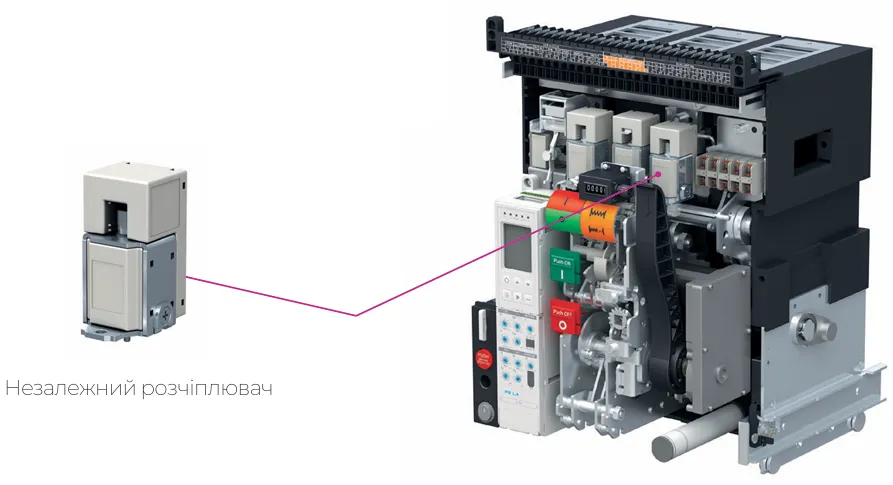

Незалежний розчіплювач (TC)
- Пристрій, який дистанційно вимикає автоматичний вимикач.
- Автоматичний вимикач спрацьовує при подачі напруги більше, ніж 150 мс в межах 70 ~ 110 % від номінальної напруги керування на клеми контролю живлення (7) і (8).
- Додайте S1 ~ S9 у форму замовлення автоматичного вимикача.
- Можна придбати окремо.
- Використовуйте окремий зовнішній вимикач для подачі живлення на неза

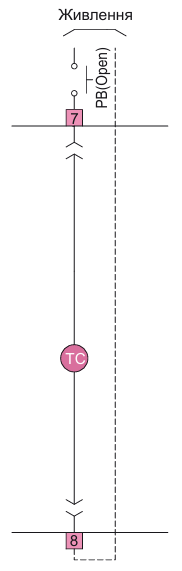

Схема підключення

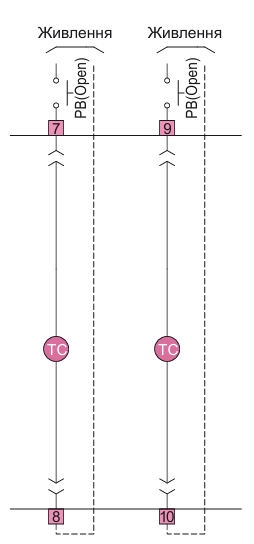

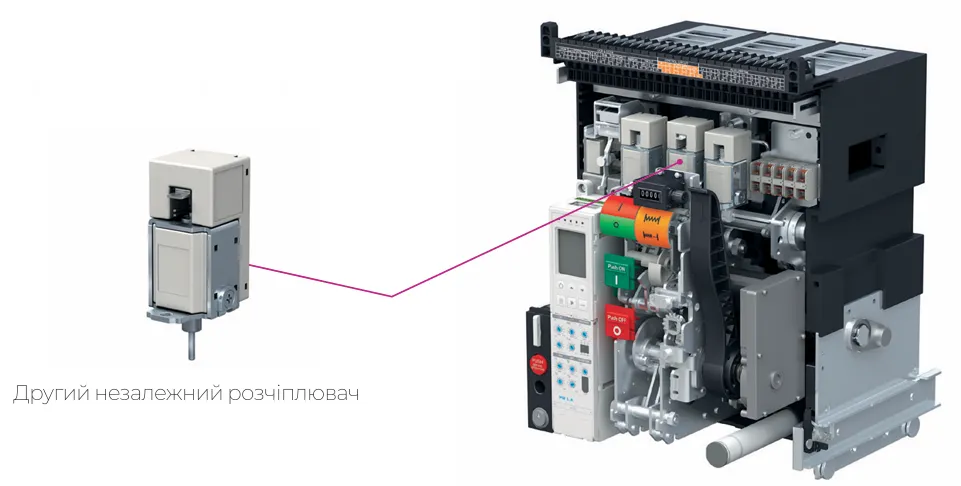

Другий незалежний розчіплювач
Пристрій, який дистанційно вимикає автоматичний вимикач. Можливе встановлення другого незалежного розчіплювача і використання двох сигналів різної напруги керування.
Автоматичний вимикач спрацьовує при подачі напруги більше, ніж 150 мс в межах 70–110 % від номінальної напруги керування на клеми контролю живлення (9) і (10).
Коли використовуються два незалежних розчіплювача, то не можна використовувати розчіплювач мінімальної напруги UVT.
Додайте S1 ~ S9 у форму замовлення автоматичного вимикача, при замовленні другого незалежного розчіплювача ще раз додайте S1 ~ S9.
Можна придбати окремо.
Використовуйте окремий зовнішній вимикач для подачі живлення на другий незалежний розчіплювач.
Схема підключення

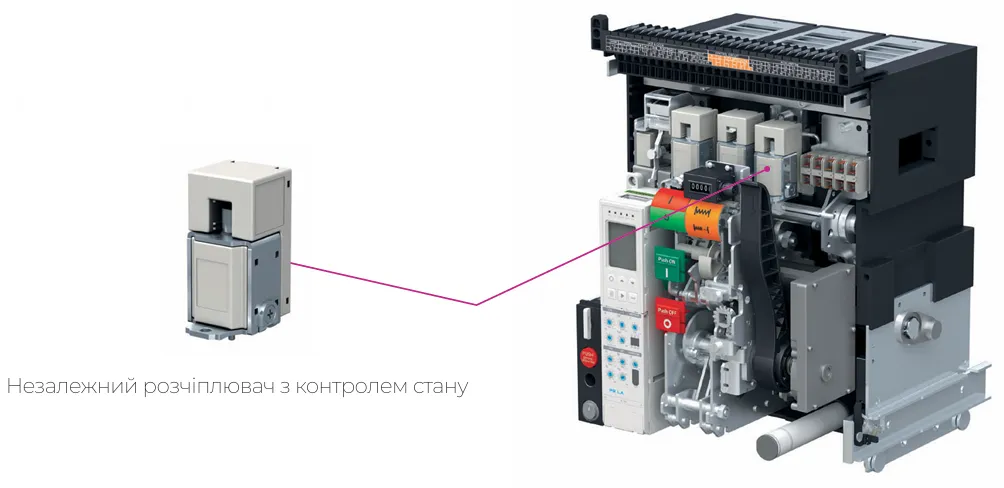

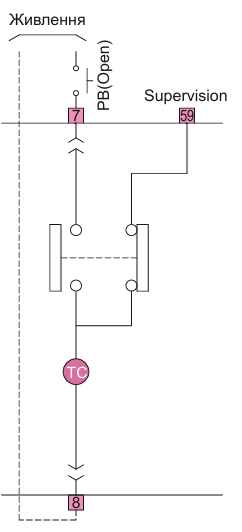

Незалежний розчіплювач з контролем стану
- Пристрій, який вимикає автоматичний вимикач дистанційно.
- Автоматичний вимикач спрацьовує при подачі напруги більше, ніж на 150 мс в межах 70–100% від номінальної напруги керування на клеми контролю живлення (7) і (8).
- При використанні незалежного розчіплювача з контролем стану використовуються додаткові контакти 4a3b і, коли додається 1a1b, то використовується 5a4b.
(AUX S/W 43/44, 53/54 не можна використовувати.) - Для моніторингу постійного нормального стану, коли котушка TCS замкнута після спрацювання, не можна використовувати додаткові контакти 1a1b (код замовлення АА) — є ймовірність пошкодження контакту. Однак, за необхідності, можна використати контакт 1a в 4a3b.
- Для контролю незалежного розчіплювача використовується вихідний контакт № 59.
- Контроль незалежного розчіплювача дозволяє не тільки перевірити механічний контакт в колі, але й стан котушки.
- Додайте T1 ~ T9 у форму замовлення автоматичного вимикача.
- Можна придбати окремо.
Схема підключення

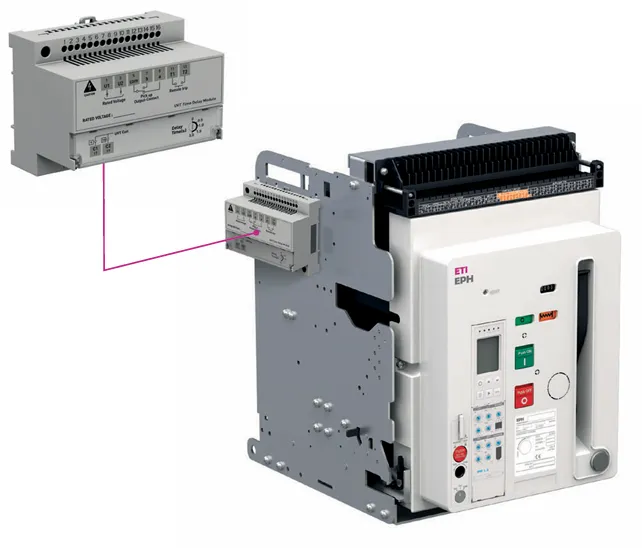

Розчіплювач мінімальної напруги (UVT)
Розчіплювач мінімальної напруги – це пристрій, який відключає автоматичний вимикач, якщо напруга стає нижче номінального значення.
Розчіплювачі мінімальної напруги бувають миттєвого спрацьовування та із затримкою.
Розчіплювач миттєвого спрацьовування підключається безпосередньо до клеми контролю живлення (9), (10).

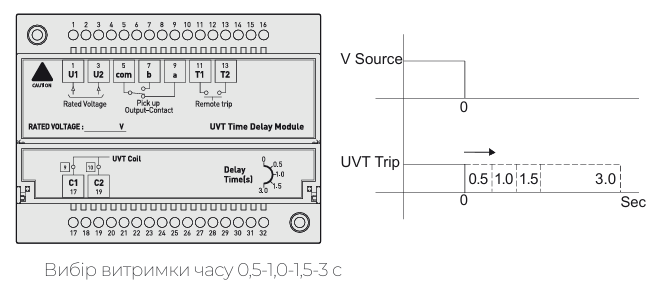

Для розчіплювачів із затримкою необхідно використовувати контролер затримки часу.При використанні миттєвого типу UVT не можна використовувати другий незалежний розчіплювач.
Для замовлення UVT миттєвого типу — додайте U1 ~ U9 у форму замовлення автоматичного вимикача.
Можна придбати окремо.

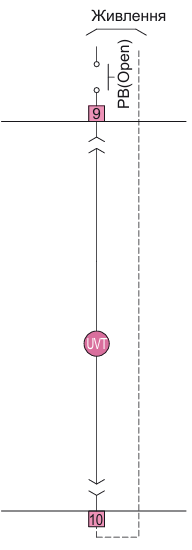

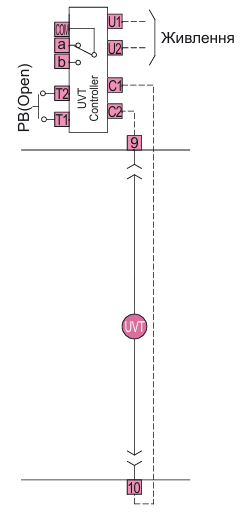

Схема підключення
Розчіплювач мінімальної напруги (UVT)
Розчіплювач мінімальної напруги – це пристрій, який відключає автоматичний вимикач, якщо напруга стає нижче номінального значення.
Розчіплювачі мінімальної напруги бувають миттєвого спрацьовування та із затримкою.
Розчіплювач миттєвого спрацьовування підключається безпосередньо до клеми контролю живлення (9), (10).
Для розчіплювачів із затримкою необхідно використовувати контролер затримки часу.При використанні миттєвого типу UVT не можна використовувати другий незалежний розчіплювач.
Для замовлення UVT миттєвого типу — додайте U1 ~ U9 у форму замовлення автоматичного вимикача.
Можна придбати окремо.
Схема підключення

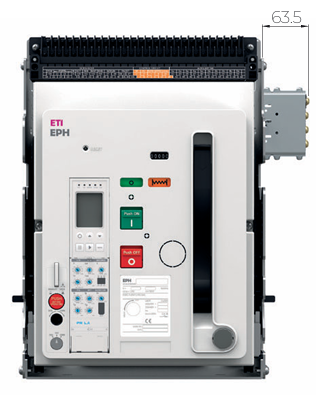

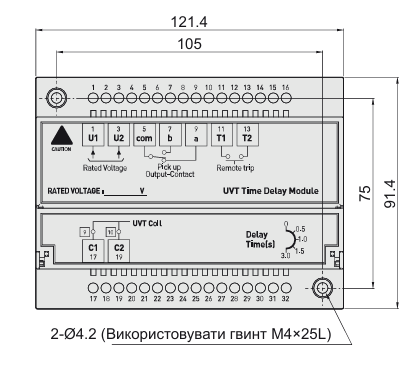

Розмір (мм)
Підключення та час роботи
Додаткові блок-контакти
- Це додатковий контакт для дистанційного контролю стану контактів On/Off автоматичного вимикача.
- В стандартній комплектації для типу EPL передбачено блок контактів 3a3b, а для типу EPH — 5a5b.
- Додатковий контакт можна розширити максимально до конфігурації 6a6b.
- Щоб замовити EPL 5a5b: додайте A5 у форму замовлення.
- Щоб замовити EPL/EPH 6a6b: додайте AA у форму замовлення.
- При використанні контакту для незалежного розчіплювача з контролем стану, допоміжні контакти 3a3b можуть бути використані як додаткові блок-контакти AUX.
Під час використання функції MCR блоку контролю OCR, додаткових блок-контактів 4a3b може бути використаний. - При додаванні контакту «b», він додається до контактів «b» 5I, 52 в залежності від кількості контактів b.
- Блок-контактів 5a5b можна придбати окремо, оформивши замовлення окремо як EPLH-A5.

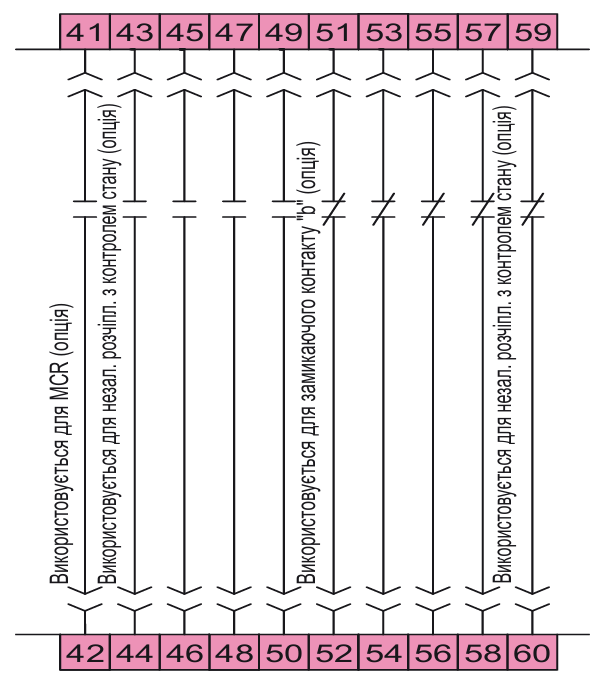

Підключення
Лічильник циклів
Це прилад, який показує кількість операцій автоматичного вимикача, кількість включень/відключень автоматичного вимикача за один цикл.
Входить в стандартну комплектацію автоматичного вимикача та не потребує додаткового замовлення.
Ручне / автоматичне скидання блоку OCR та контактів сигналізації
Це пристрій, який дозволяє включення автоматичного вимикача після усунення причини його аварійного спрацювання при відновленні живлення (BR).
BR: Коли автоматичний вимикач спрацьовує аварійно, він блокується для запобігання можливості включення.
Для вмикнення автоматичного вимикача після відключення необхідно виконати ручне скидання (RESET на фронтальній панелі).
BA: Коли автоматичний вимикач спрацьовує аварійно, стан автоматичного вимикача вказується сигнальним контактом відключення (1a1b).
Для вмикнення автоматичного вимикача після відключення та скидання сигналізації відключення необхідно виконати ручне скидання (RESET на фронтальній панелі).BH: Коли автоматичний вимикач спрацьовує аварійно, стан автоматичного вимикача вказується сигнальним контактом відключення великої навантажувальної здатності 1a.
Для вмикнення автоматичного вимикача після відключення та скидання сигналізації відключення необхідно виконати ручне скидання (RESET на фронтальній панелі).Щоб додати цей аксесуар — у формі замовлення автоматичного вимикача вкажіть BR/BA/BH.
Контакт положення
Цей контакт монтується на бокову частину корзини та показує положення автоматичного вимикача під час його викочування.
Положення Викочено / Ізольовано / Тест / Підключено
Лише один контакт положення може бути застосовано, монтаж можливий лише з правого боку корзини.
Можна придбати окремо.

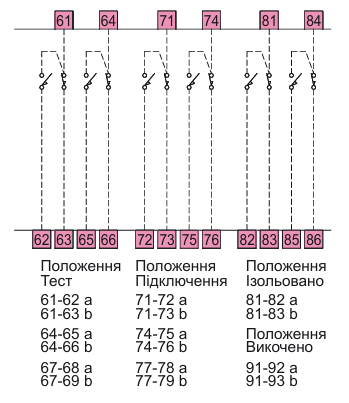

Підключення
Розмір (мм)

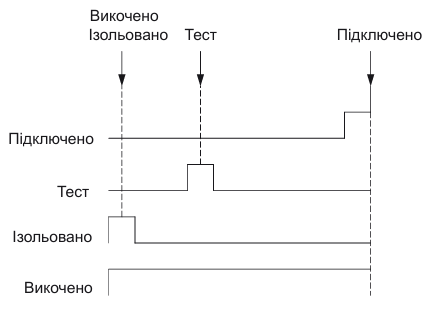

Послідовність дій робочого кола контакту положення
Транспортувальні пластини
Використовуються для транспортування автоматичного вимикача.
Ними можна приєднатись до отворів з боку корзини біля захисного екрану дугогасної камери та з боку основного блоку.
Транспортування може здійснюватись за допомогою спеціальних кранів чи персоналу.При транспортуванні автоматичних вимикачів струмом більше 3200 A використовуйте підйомний кран та дотримуйтесь правил безпеки.
Є окремим аксесуаром. Використовуйте EPLH AL у формі замовлення автоматичного вимикача.
Макет автоматичного вимикача
Використовується лише у екстрених випадках під час довготривалих відключень електроенергії та ремонтних робіт, у випадку, коли несправність сталась у самому вимикачі.
Макет може тимчасово виконувати функції ACB.Оскільки коло автоматичного вимикача замкнено, — необхідно відключити первинне джерело живлення під час підключення макету.
Кожен макет витримує максимальний номінальний струм.
Його можна замовити окремо. Зробіть окремий запит при замовленні.

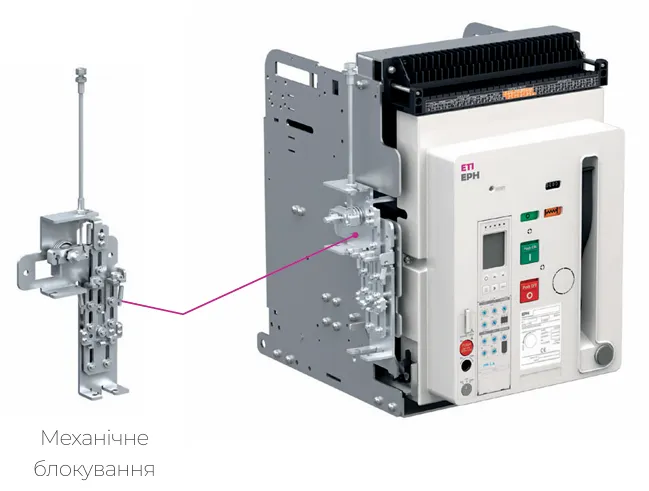

Механічне блокування
Механічне блокування — пристрій, який механічно блокує вмикання і відключення кожного автоматичного вимикача при одночасній роботі 2-х або 3-х вимикачів.
Механічне блокування працює за рахунок комбінації блоку механічного блокування та компонентів блокування, що встановлені всередині автоматичного вимикача.
Механічне блокування є окремою одиницею і монтується додатково після монтажу автоматичного вимикача.
При замовленні автоматичного вимикача додайте в форму замовлення В0, і всі компоненти, що монтуються всередині — будуть встановлені, при цьому на зовнішній монтажний комплект необхідно оформити додаткове замовлення.
Довжина з’єднувального тросу між вимикачами має бути менше 2 м.
Для монтажу пристрою необхідний отвір розміром 100×200 мм.
