Повітряні автоматичні вимикачі
Широкий вибір автоматичних вимикачів з різними функціональними можливостями та компактними габаритними розмірами.
Загальні характеристики

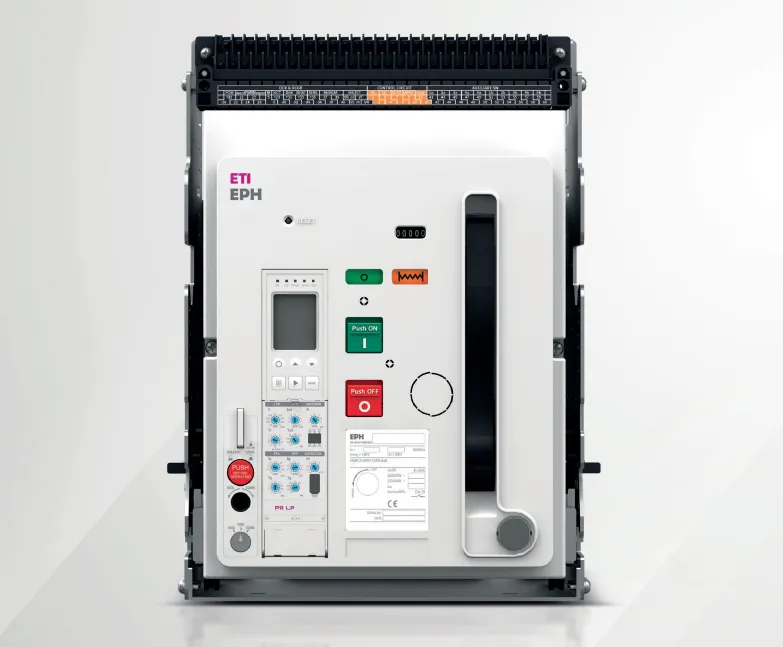

Вертикальний тип
Сертифікати

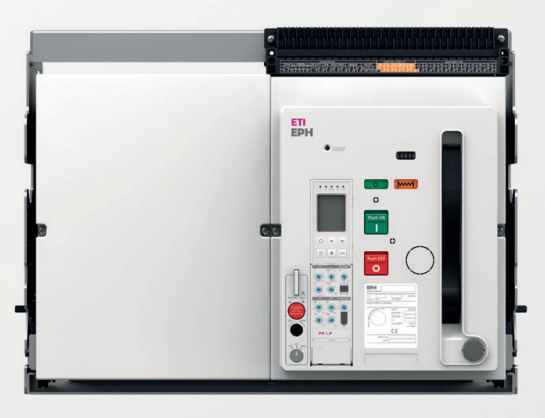

Горизонтальний тип
Можливість заміни попереднього обладнання на нове, відповідно до габаритного розміру, кількості полюсів, заземлення та шин підключення
Максимальна вимикальна здатність
150 kA при 500В, EPH типорозмір D
Номінальна імпульсна напруга (Uimp): 12 kV
Габарити
2 типорозміри для серії EPL: 1600/3200А
4 типорозміри для серії EPH: 2000/4000/5000/6300А
Повна пропускна здатність нейтрального полюсу для всіх типів

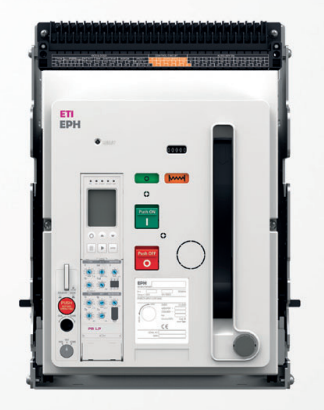

Типорозмір A [85 kA]
630 … 1600 A (EPL) / 630 … 2000 A (EPH)
Типорозмір B [100 kA]
2000 … 3200 A (EPL) / 630 … 4000 A (EPH)
Типорозмір C [100 kA]
3200 … 5000 A (EPH)

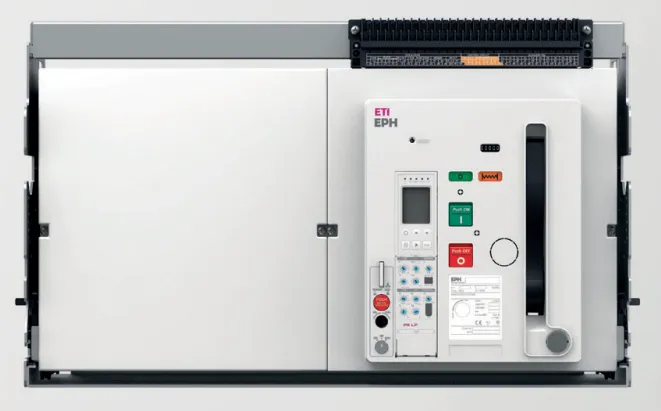

Типорозмір D [150 kA]
4000 … 6300 A (EPH)
Опис та характеристики
Повітряні автоматичні вимикачі (ACB)
Різноманітні сфери застосування відповідно до вимог замовника.
Повітряні автоматичні вимикачі мають високу вимикальну здатність та сучасні блоки захисту та контролю, що дозволяє їх використовувати в промисловості, енергетиці, адміністративних та цивільних будівлях. Оскільки дані автоматичні вимикачі мають повну пропускну здатність по нейтральному полюсу, це дозволяє реалізувати захист від таких небажаних явищ, як, наприклад, вплив вищих гармонік.
Блок контролю та захисту (OCR)
Окрім стандартних функцій захисту, блок контролю та захисту має додаткові функції контролю, такі як:
– контроль температури,
– запис аварійних відключень,
– зберігання історії вимикача,
що забезпечує стабільне енергопостачання.
Можливість вертикального чи горизонтального підключення
Тип підключення може бути обраний відповідно до особливостей конструкції щитового обладнання.
– типорозмір A 630…1600A
– типорозмір B 630…3200A
Зручне обслуговування за рахунок розміщення корпусу на пристрій викочування
Ретрофіт
Обладнання може бути підібране і встановлене відповідно до розміру та особливостей конструкції як заміна застарілого обладнання.
Економічність: не має потреби в заміні шини і зовнішніх корзин.
Надійність: термін експлуатації можна збільшити за рахунок використання сучасних блоків захисту та за рахунок високої вимикальної здатності.
Сумісність: легке адаптування за рахунок сумісності шин живлення та спеціальних перехідників.
Тип N
Функції захисту від перевантажень (L/S/I/G)
Зовнішнє живлення
Зв’язок по NFC
Записи спрацювань (10) та осцилограма (4 періоди, перевірка по протоку зв’язку) можуть бути вивантажені на мобільний додаток телефону
Тип A
Функції захисту від перевантажень (L/S/I/G)
Власне живлення
Індивідуальні контакти аварійного спрацювання
Записи спрацювань (256) та осцилограма (4 періоди, перевірка по протоку зв’язку)
Протокол зв’язку MODBUS, використання зовнішнього трансформатора струму CT або реле струму витоку ZKT
Тип P
Функції захисту від перевантажень (L/S/I/G)
Зовнішнє живлення
Індивідуальні контакти аварійного спрацювання
Записи спрацювань (256) та осцилограма (4 періоди, перевірка по протоку зв’язку)
Відображення параметрів мережі (потужність, ККД, рівень напруги)
Тип H
Функції захисту (L/S/I/G)
Зовнішнє живлення
Індивідуальні контакти аварійного спрацювання
Записи спрацювань (256) та осцилограма (4 періоди, перевірка по протоку зв’язку)
Плавне регулювання захисту (L/S/I/G)
Аналіз гармонік напруги/струму (1–63)
Переглядач 3-фазних осцилограм

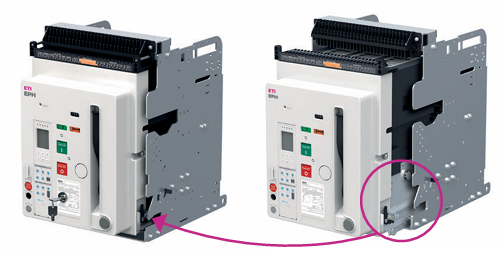

Стара корзина

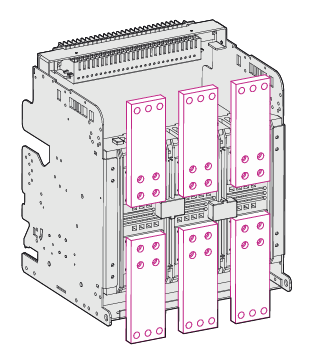

Ретрофіт корзини
Нова конструкція зовнішньої версії

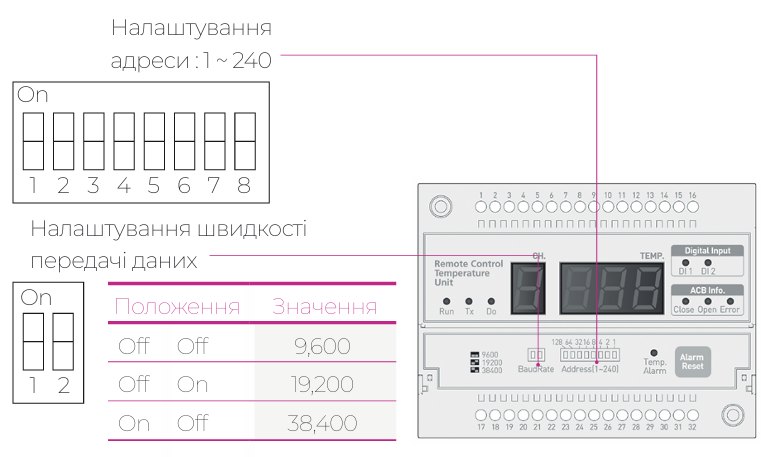

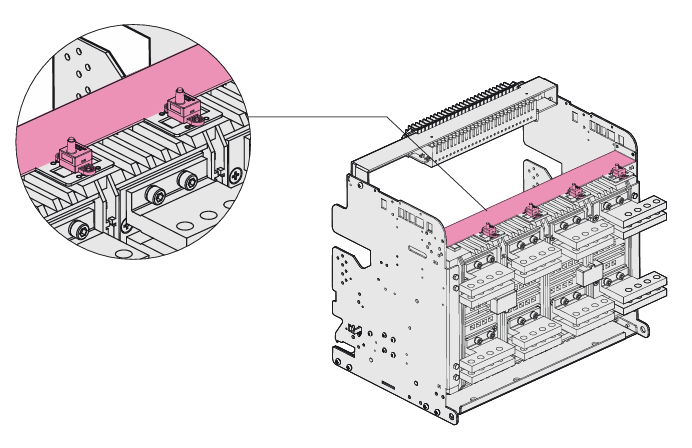

Датчики температури
Можливість вимірювання температури за рахунок встановлення термодатчиків (діапазон вимірювання -5 ~ +250 °C)

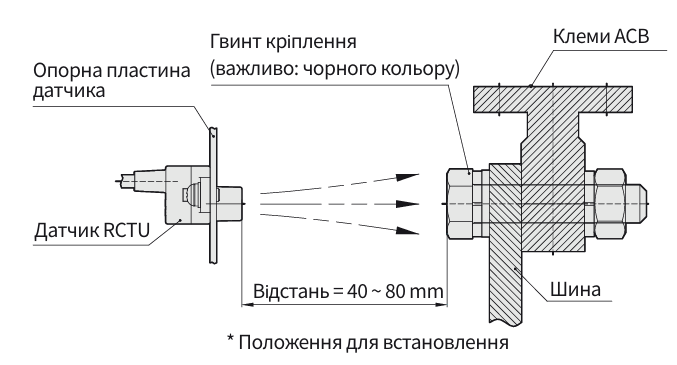

Приклад застосування датчика температури

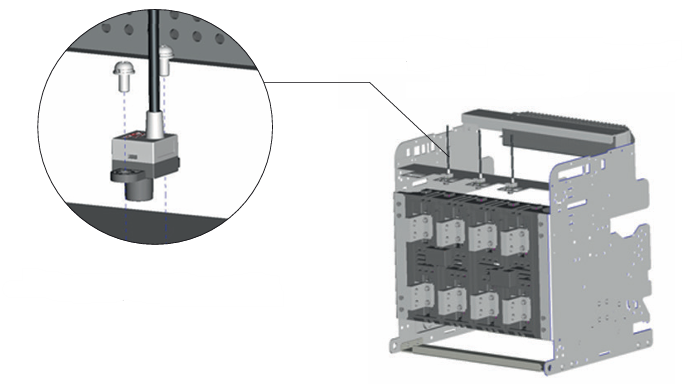

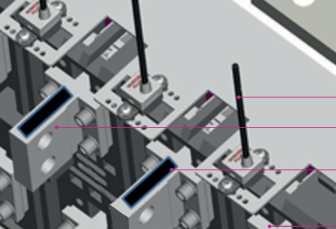

Монтаж датчика температури
Гвинт PHEX PSV M4 L8
Монтаж безпосередньо на ACB
Відстань до 3 м
Нанесення чорного матового покриття на точку вимірювання
- Термодатчик має бути встановлено на регламентованій відстані від точки вимірювання.
- Рекомендована відстань між термодатчиком і точкою вимірювання складає 50–80 мм.
- Через особливості конструкції датчика, точка вимірювання не повинна відбивати світло, тому її рекомендовано покривати чорною матовою фарбою.
ВАЖЛИВО
Виміряне значення залежить від коефіцієнта віддзеркалення металевої поверхні. Заміна профілю просвердління та поверхні, на яку нанесено чорну матову фарбу.
Розмір поверхні вимірювання залежить від співвідношення D:S поверхні термодатчика. Для термодатчика всього складає 8:1.
Відповідність стандартам та сертифікати
Повітряні автоматичні вимикачі відповідають стандартам IEC60947-1,2 і можуть використовуватись відповідно до умов експлуатації та навколишнього середовища, визначених цим стандартом.
Сертифікати
- CE Сертифікація (DEKRA, KERI) : IEC 60947-1,2
- CE Маркування
Технічні характеристики

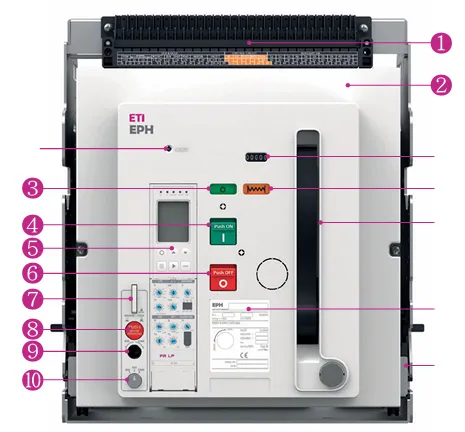

Зовнішня конструкція

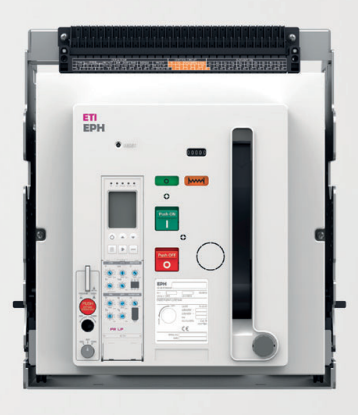

Стаціонарне виконання

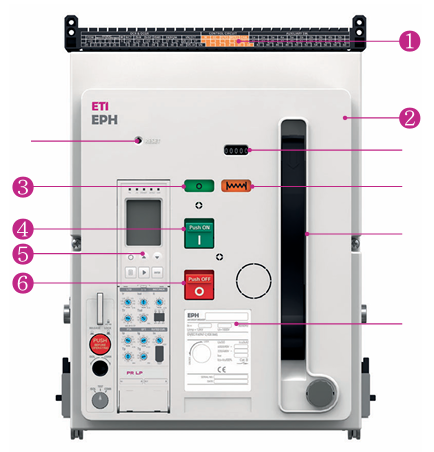

Викочувальне виконання

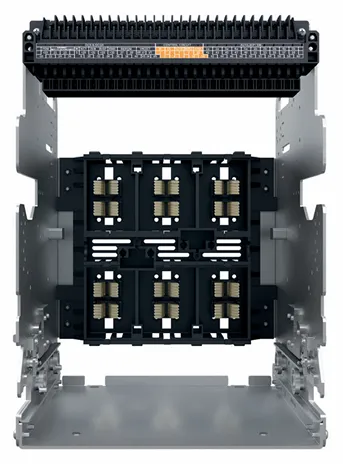

Корзина – вигляд з фронтальної сторони

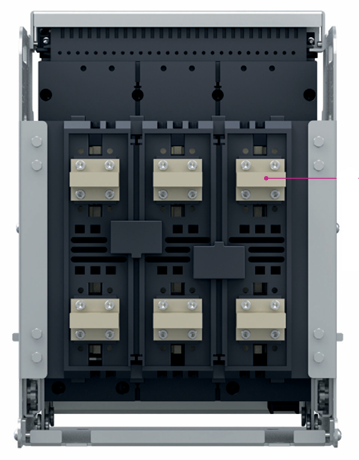

Корзина – вигляд з задньої сторони
1.Клеми під керування
2.Захисна кришка
3.Індикатор ON/OFF
4.Кнопка ручного увімкнення
5.Електронний блок контролю та захисту
6.Кнопка ручного вимкнення
7.Блокування положення
8.Кнопка зняття блокування
9.Місце для встановлення ручкотяги викочування
10.Індикатор положення
- Лічильник
- Ручка ручного зведення
- Щиток
- Силові клеми
- Кнопка RESET
- Направляючі
- Індикатор зведення пружини

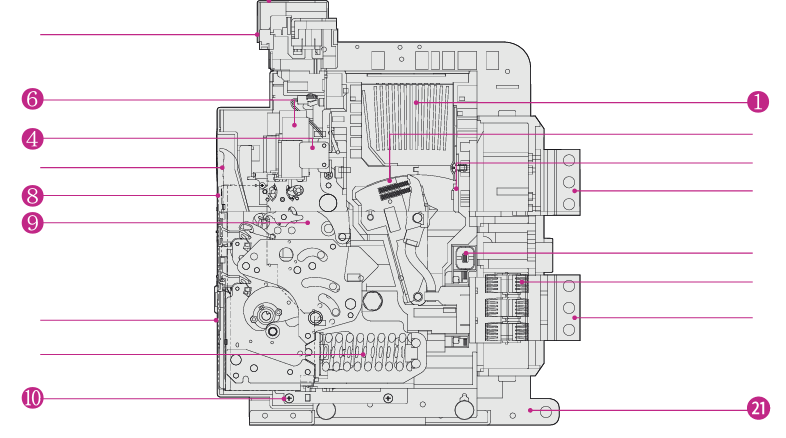

Внутрішня конструкція
1.Дугогасна камера
2.Корпус
3.Лічильник циклів
4.Додаткові блок-контакти
5.Мотор-привод
6.Котушка дистанційного включення/включення роз’їзлювача/роз’їзлювача мін. напруги
7.Магнітний утримувач МНТ
8.Електронний блок контролю та захисту
9.Механізм
10.Механізм викочування
20.Клемний зажим
21.Корзина
- Захисна кришка
- Захисна кришка клем під керування
- Клеми під керування
- Ручка ручного зведення
- Пружина включення
- Рухомий контакт
- Нерухомий контакт
- Силові клеми
- Трансформатор струму (СТ)
Технічні характеристики

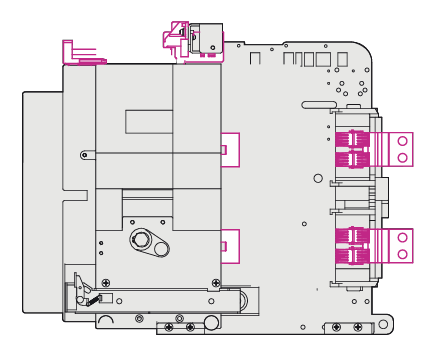

Варіанти підключення
Стандартний тип

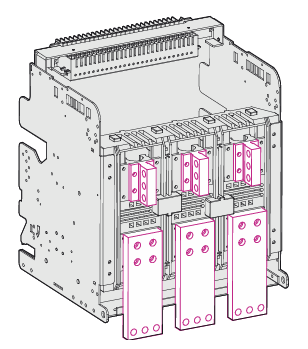

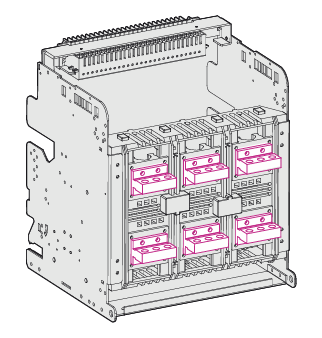

Горизонтальний тип

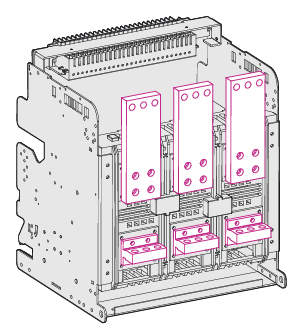

Вертикальний тип

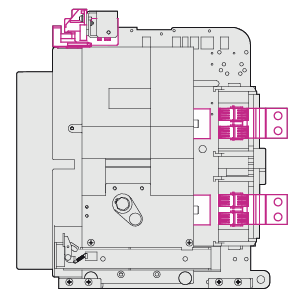

Фронтальний тип
Комбінований тип

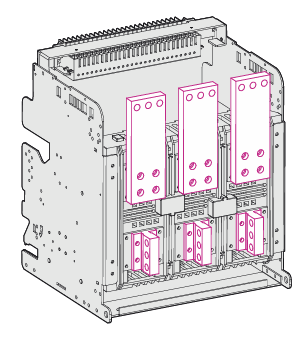

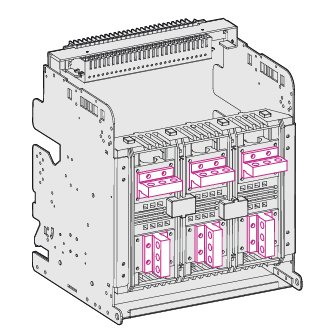

Горизонтальний тип (верхній) + вертикальний тип (нижній)

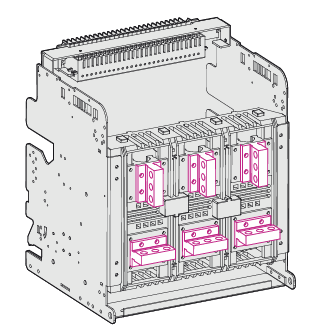

Вертикальний тип (верхній) + фронтальний тип (нижній)

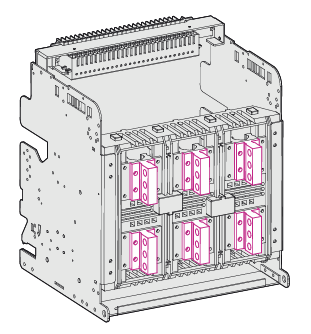

Вертикальний тип (верхній) + горизонтальний тип (нижній)
Комбінований тип
Горизонтальний тип (верхній) + фронтальний тип (нижній)
Фронтальний тип (верхній) + вертикальний тип (нижній)
Фронтальний тип (верхній) + горизонтальний тип (нижній)
* Доступні для типорозмірів A та B EPL/EPH тільки серій: AEG-1600A (типорозміри A 630…1600А), типів-серій В 2000…3200A.
** Фронтальні силові клеми доступні для типорозмірів A та B.
*** Перед замовленням рекомендується проконсультуватися з інженерами ETI, оскільки різні комбінації поверхонь силових клем можуть відрізнятися.
Зручний спосіб підключення
Для повітряного автоматичного вимикача серії EPL / EPH можливе положення для ручкотяги-викочування
(положення: підключений, тест, ізольований, викочений), що спрощує технічне обслуговування.

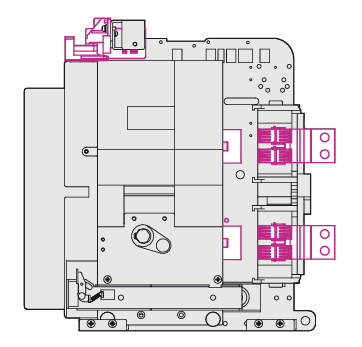

Блокована вентиляція
Положення тест
Силові клеми підключені, але модуль з’єднання не підключено. Перевірка роботоздатності може бути виконана без торкання до передніх розподільних пристроїв.
Положення підключений
Силові клеми повністю підключені до мережі, тобто вимикач вже увімкнено.
Положення ізольований
Силові клеми повністю від’єднані від підключення, тому модуль дверей із розподільчим пристроєм може бути закритий.
Положення викочений
Корпус вимикача повністю викочений із корзини та підключення жодним чином не виконано.
