Технічні характеристики

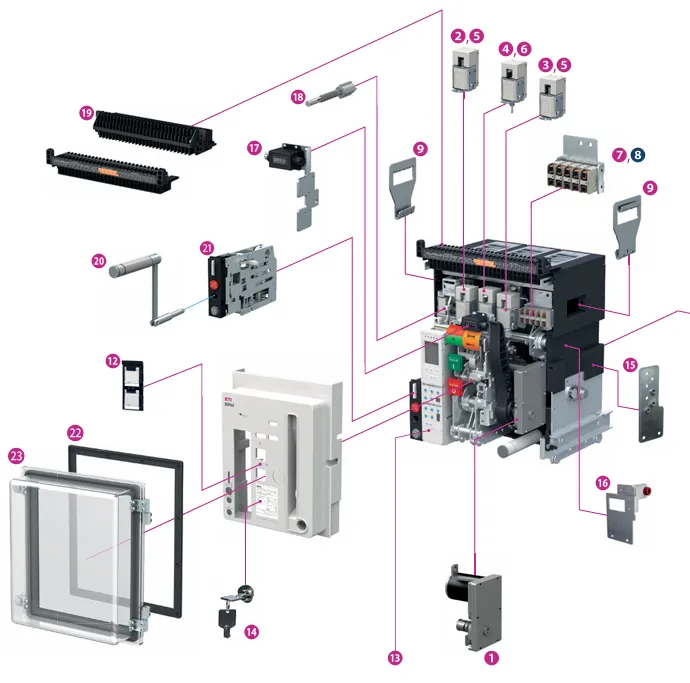

Аксесуари (основна частина вимикача)

Ласкаво просимо до розділу аксесуарів для вимикача-корзини та блоку контролю й захисту ETI Power. Тут представлено надійні компоненти для безпечного та ефективного керування електричними ланцюгами. Рішення підходять для промислових і інфраструктурних систем, забезпечують легкий монтаж, гнучке налаштування та довговічну експлуатацію.

1.Мотор-привод

2.Котушка дистанційного включення

3.Незалежний роз’єднувач

4.Другий незалежний роз’єднувач

5.Незалежний роз’єднувач з контролем стану

6.Розпилювач мінімальної напруги

7.Додаткові блок-контакти

8.Транспортувальні пластини

9.Механічне блокування

10.Мікроперемикач перегородки

11.Блокування кнопок ON/OFF

12.OCR

13.Блокування ключем

14.Захист від помилкового встановлення

15.Фіксуючий блок

16.Лічильник

17.Кнопка RESET

18.Роз’єм для тестування

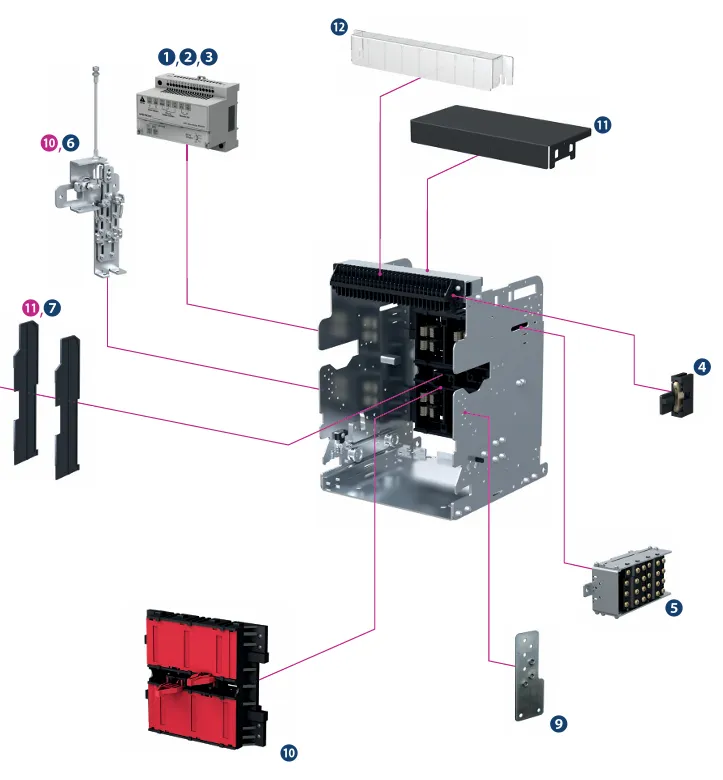

Аксесуари для корзини

1.Контролер затримки часу UVT

2.Модуль дистанційного керування

3.Модуль контролю температури

4.Замикальний блок-контакт «S»

5.Контакт положення

6.Механічне блокування

7.Мікрополосні перегородки

8.Блок-контакти

9.Захист від помилкового встановлення

10.Захисні шторки

11.Захисний екран дугогасної камери

12.Захисна кришка клем під керування

19.Ручкотяга

20.Зведення положення

21.Дверний фланець

22.Зачисна кришка

23.(Елемент корпусу дверей – прозора кришка)

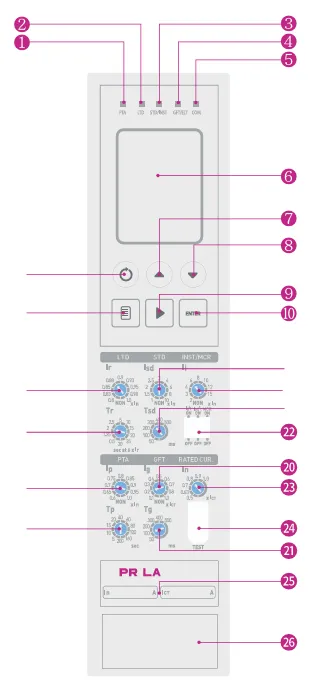

Блок контролю та захисту (OCR)

LED індикація PTA
LED індикація LTD
LED індикація STD/INST
LED індикація GFT/ELT
LED індикація зв’язку
Дисплей LCD / NFC
Кнопка Test STD/INST
Кнопка Test LTD
Кнопка вибору
Кнопка вводу
Кнопка виходу
Кнопка меню
Налаштування уставки LTD
Налаштування часу LTD
Налаштування уставки STD
Налаштування часу STD
Налаштування уставки INST
Налаштування уставки PTA
Налаштування часу PTA
Налаштування уставки GFT/ELT
Налаштування часу GFT/EL
GFT/STD — налаштування взаємозалежного часу (MCR: увімк./вимк.)
Налаштування номінального струму
Роз’єм для тестування
Назва моделі
Акумулятор

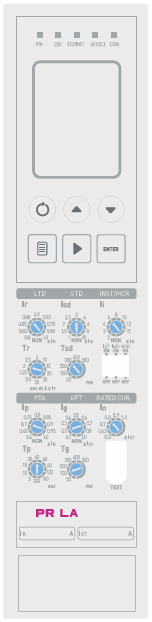

PR-LA (51, 61)

Зовнішній вигляд

Захист від перевантаження

Тривала витримка спрацьовування

Захист від короткого замикання

Коротка витримка, миттєве спрацьовування
I²t On/Off опціонально (для STD)

Захист від замикання на землю

I²t On/Off опціонально

Захист нейтрального полюсу

3P : немає захисту нейтрального полюсу
4P : Non, 50 %, 100 % (tr, tsd, li)

Вимірювання та перегляд

3 фазний струм

Реалізація координації захисту по ZSI

(селективне блокування зон)

Запис даних спрацьовування

запис даних 256 спрацьовувань: тип аварії, фаза замикання, значення струму, час спрацьовування

Запис подій

запис до 200 подій, запис змін налаштувань захисту

Передаварійна сигналізація

попереджає хибні спрацьовування захисту по перевантаженню за рахунок зміни уставки відповідно до значення (ln)

Експлуатаційні випробовування

Імітація спрацьовувань по LT, ST, INST

Протокол зв’язку RS-485/Modbus-RTU

4о DO (цифровий вихід)

Характеристики захисту

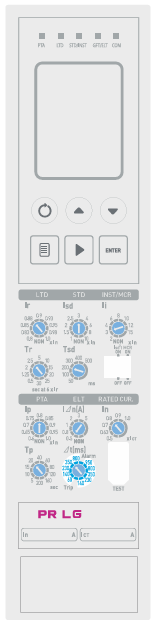

PR-LG (52, 62)

Опис і уставки

Захист від перевантаження

Тривала витримка спрацьовування
тепловий захист

Захист від короткого замикання

Коротка витримка, миттєве спрацьовування
I²t On/Off опціонально (для STD)

Захист від струмів витоку

використання трансформатора струму на шину заземлення ZCT з вторинним струмом 5А (в межах 3%)
налаштування функції GRP відбуваються з врахуванням струму вторинної обмотки 5А
При використанні коефіцієнта 100:5 А, якщо струм первинної обмотки має бути 30 А, то використовуйте наступну формулу — 30×5/100=1,5 А. Встановіть значення GRP 2 А

Захист нейтрального полюсу

3P: немає захисту нейтрального полюсу
4P: Non, 50%, 100% (tr, tsd, li)

Вимірювання та перегляд

3 фазний струм

Реалізація координації захисту по ZSI

(селективне блокування зон)

Запис подій

запис до 200 подій, запис змін налаштувань захисту

Передаварійна сигналізація

попереджає хибні спрацьовування захисту по перевантаженню за рахунок зміни уставки відповідно до значення номінального струму In

Експлуатаційні випробовування

імітація спрацьовувань по LT, ST, INST

Протокол зв’язку RS-485/Modbus-RTU

4а DO (цифровий вихід)

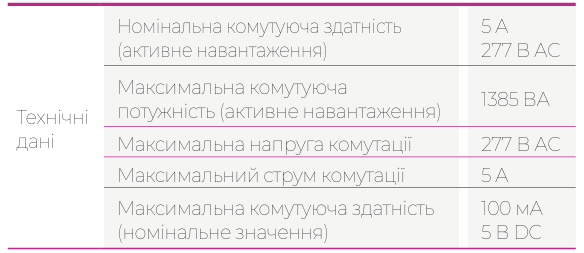

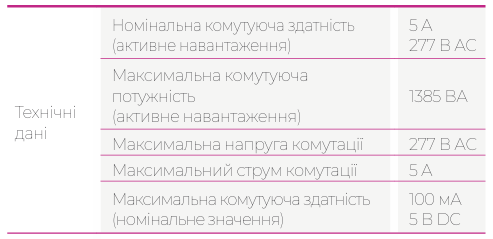

специфікація контактів

Запис даних спрацьовування

запис даних 256 спрацьовувань: тип аварії, фаза замикання, значення струму, часу спрацьовування

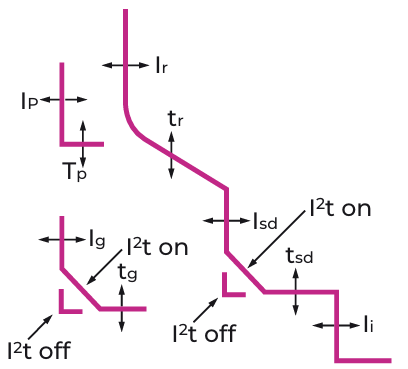

Характеристики захисту

PR-LP (54, 64), PR-LH (55, 65)

Опис і уставки

Захист від перевантаження

Тривала витримка спрацьовування
тепловий захист

Захист від короткого замикання

Коротка витримка, миттєве спрацьовування
I²t On/Off опціонально (для STD)

Захист від замикання на землю

I²t On/Off опціонально

Захист нейтрального полюсу

3P: немає захисту нейтрального полюсу
4P: Non, 50 %, 100 % (tr, tsd, li)

Захист від дисбалансу напруги

Вимірювання та перегляд

3 фазний струм, напруга, потужність,
коефіцієнт потужності, споживання потужності,
фази, середнє значення

Реалізація координації захисту по ZSI

(селективне блокування зон)

Запис даних спрацьовування

запис даних 256 спрацьовувань: тип аварії,
фаза замикання, значення струму, часу спрацьовування

Запис подій

запис до 200 подій, запис змін налаштувань захисту

Передаварійна сигналізація

попереджає хибні спрацьовування захисту по перевантаженню за рахунок зміни уставки відповідно до значення номінального струму In

Експлуатаційні випробовування

імітація спрацьовувань по LT, ST, INST

Протокол зв’язку RS-485/ Modbus-RTU

Необхідно підключити модуль напруги для вимірювання напруги

Додаткова функція в типі LH

Гармоніки струму/ напруги (1-63)

3х фазні осцилограми
TDH, TDD

4а DO (цифровий вихід)

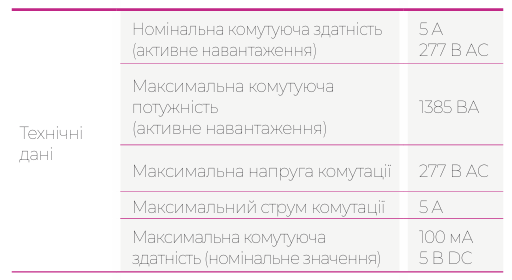

специфікація контактів

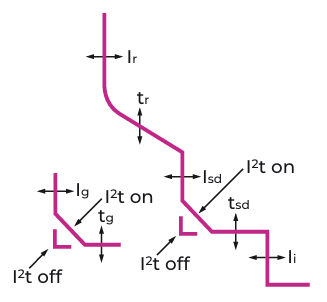

Характеристики захисту

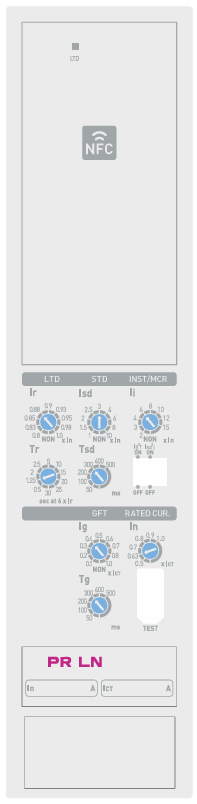

PR-LN (50, 60)

Опис і уставки

Захист від перевантаження

Тривала витримка спрацьовування

Захист від короткого замикання

Коротка витримка, миттєве спрацьовування
I²t On/Off опціонально (для STD)

Захист від замикання на землю

I²t On/Off опціонально

Захист нейтрального полюсу

3P: немає захисту нейтрального полюсу
4P: 100 % × In
LTD, STD, INST захист

Власне живлення

Функція NFC

Інформацію про аварію можна отримати на мобільний телефон
Опис функції і спосіб встановлення: див. сторінку 30

1a DO (цифровий вихід)

Специфікація контактів

Характеристики захисту

PR-SN (57, 67)

Зовнішній вигляд

Захист від перевантаження

Тривала витримка спрацьовування

Захист від короткого замикання

Коротка витримка, миттєве спрацьовування
I²t On/Off опціонально (для STD)

Власне живлення

Функція NFC

Інформацію про аварію можна отримати на мобільний телефон
Опис функції і спосіб встановлення: див. сторінку 34

1a DO (цифровий вихід)

Специфікація контактів

Характеристики захисту

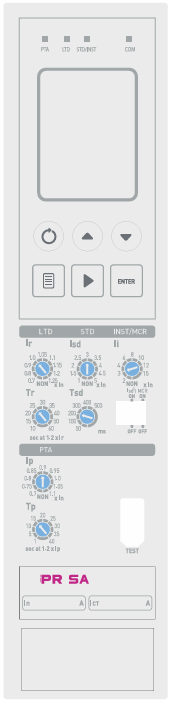

PR-SA (58, 68)

Зовнішній вигляд

Захист від перевантаження

Тривала витримка спрацьовування

Захист від короткого замикання

Коротка витримка, миттєве спрацьовування
I²t On/Off опціонально (для STD)

Плавне регулювання значень номінального струму

можливість регулювання з точністю до 1 А в межах 0,5-1 Ict
регулювання за допомогою кнопок LCD дисплею

Реалізація координації захисту по ZSI

(селективне блокування зон)

Запис даних спрацьовування

запис даних 256 спрацьовувань: тип аварії, фаза замикання, значення струму, час спрацьовування

Запис подій

запис до 200 подій, запис змін налаштувань захисту

Передаварійна сигналізація

попереджає хибні спрацьовування захисту по перевантаженню на рахунок зміни уставки відповідно до значення номінального струму

Експлуатаційні випробовування

імітація спрацьовувань по LT, ST, INST

Протокол зв’язку RS-485/ Modbus-RTU

3а DO (цифровий вихід)

специфікація контактів

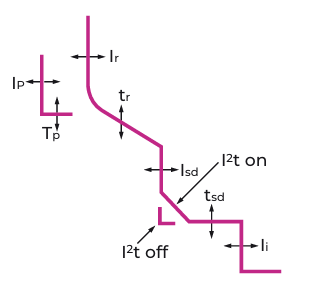

Характеристики захисту

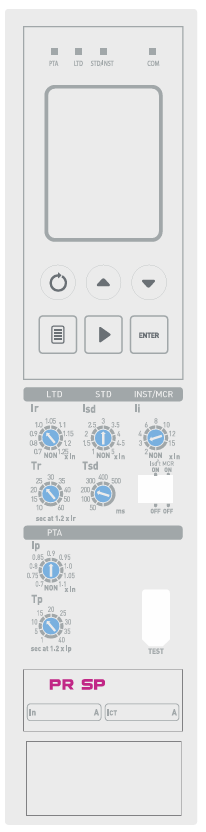

PR-SP (59, 69)

Зовнішній вигляд

Захист від перевантаження

Тривала витримка спрацьовування

Захист від короткого замикання

Коротка витримка, миттєве спрацьовування
I²t On/Off опціонально (для STD)

Захист нейтрального полюсу

3P: немає захисту для нейтрального полюсу
4P: Non, 50%, 100% × (tr, tsd, li)

Захист від дисбалансу напруги

Вимірювання та перегляд

3 фазний струм, напруга, потужність, коефіцієнт потужності, споживання потужності, фази, середнє значення

Характеристики захисту

Реалізація координації захисту по ZSI

(селективне блокування зон)

Запис даних спрацьовування

запис даних 256 спрацьовувань: тип аварії, фаза замикання, значення струму, час спрацьовування

Запис подій

запис до 200 подій, запис змін налаштувань захисту

Передаварійна сигналізація

попереджає хибні спрацьовування захисту по перевантаженню за рахунок зміни уставки відповідно до значення номінального струму In

Експлуатаційні випробовування

імітація спрацьовувань по LT, ST, INST

Протокол зв’язку RS-485/ Modbus-RTU

Необхідно підключити модуль напруги для вимірювання напруги
