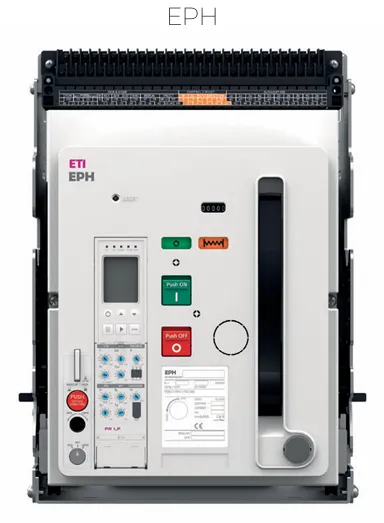

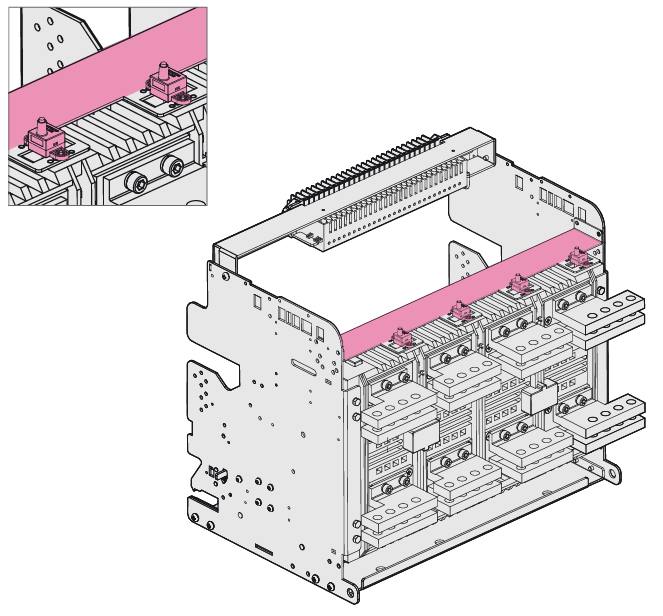

Датчик температури
● Стандартно датчик встановлюється у визначеному заводом-виробником місці, але споживач може його змінити за необхідності.
● Датчик замовляється, як окрема позиція.

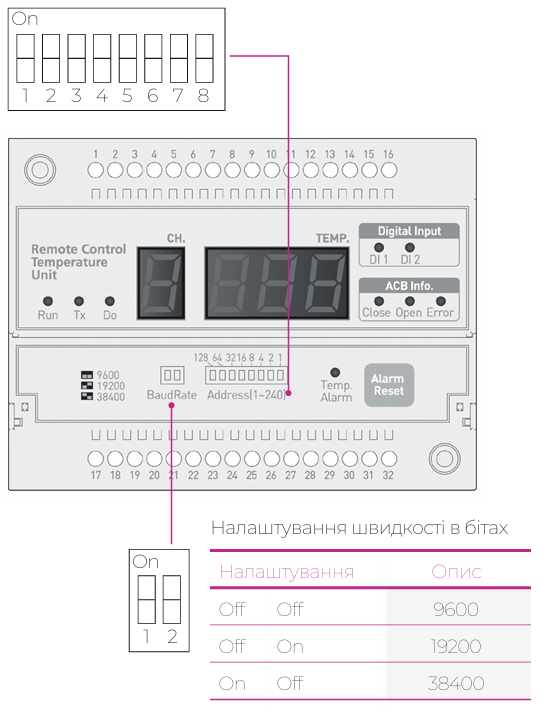

Параметри протоколу зв’язку
● RS-485 (Modbus-RTU)
● Швидкість в бітах: 9600, 19200, 38400 біт/сек (за замовчуванням: 9600)
● Біти даних: 8 бітів
● Біт парності: ні
● Стоп біт: 1 біт
Фізичний носій
Використовується екранований кабель з витиою парою
Обережно
Інфрачервоний датчик (опція)
ІЧ — датчик

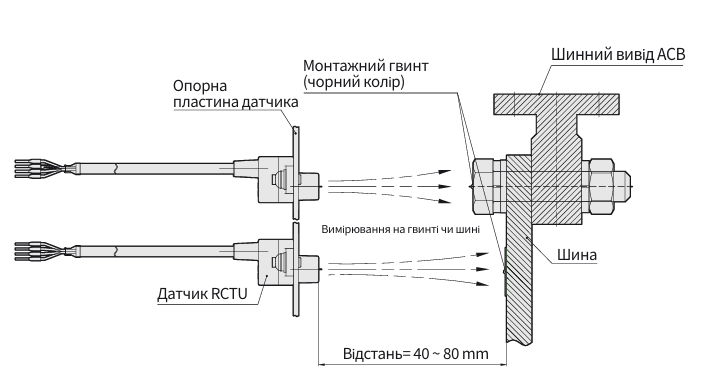

Приклад застосування ІЧ — датчика

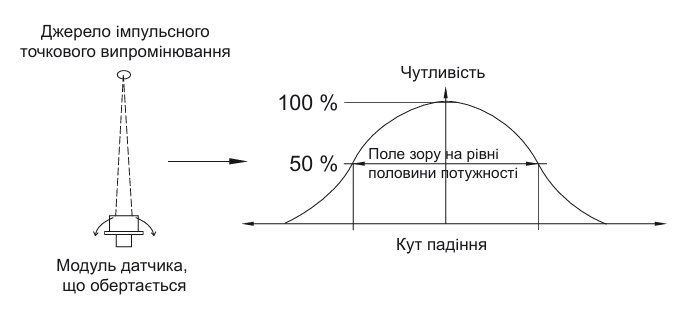

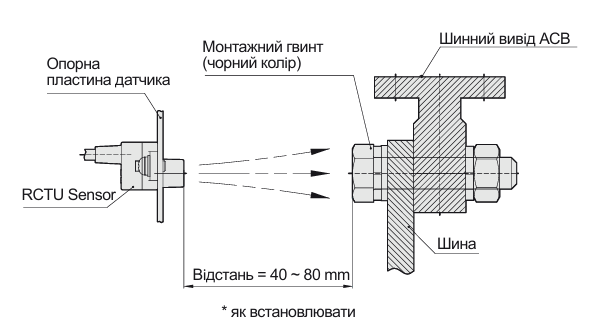

Вимірювання ІЧ — датчиком
ІЧ — датчик температури має бути встановлений на достатній відстані від точки вимірювання.
Рекомендована відстань між датчиком температури і точкою вимірювання — 50…80 мм.
Точка вимірювання має бути поверхнею, що не відбиває світло, рекомендовано покривати її чорною матовою фарбою.
Обережно
Значення вимірювання можуть відрізнятись залежно від коефіцієнта відбиття поверхні. Замір необхідно проводити на поверхні, що пофарбована чорною матовою фарбою або лаком.
Розмір точки вимірювання може бути різним. Він залежить від співвідношення D:S. Цей датчик має співвідношення 8:1.

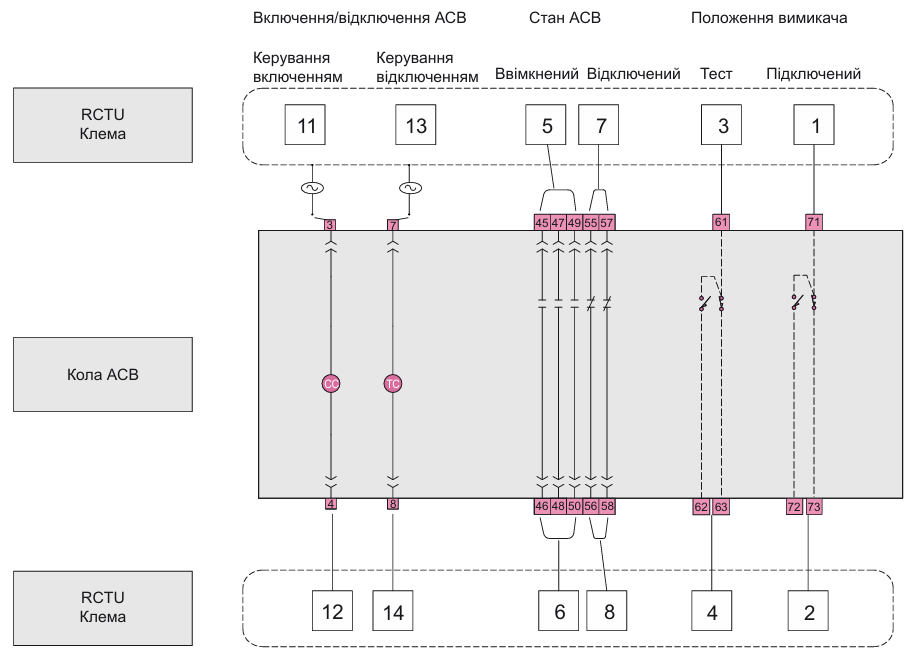

Підключення контактів управління

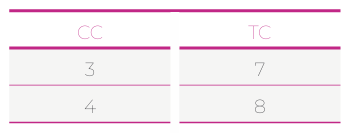

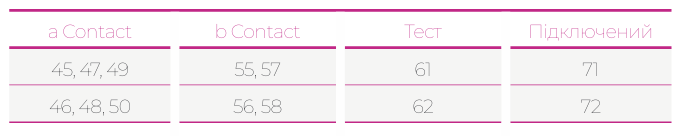

Контакти АСВ
Контакти котушки АСВ

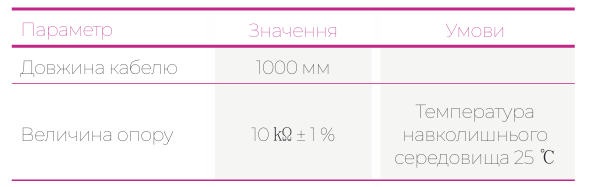

Технічні характеристики термістора INTC (додаткова опція)
• Значення електричного опору змінюється в залежності від температури навколишнього середовища.
• Довжина кабелю становить 1000 мм, датчик вимірює значення температури навколишнього середовища в місці встановлення модуля RCTU.
• Діапазон вимірювання температури становить −50 ~ 250 °C.

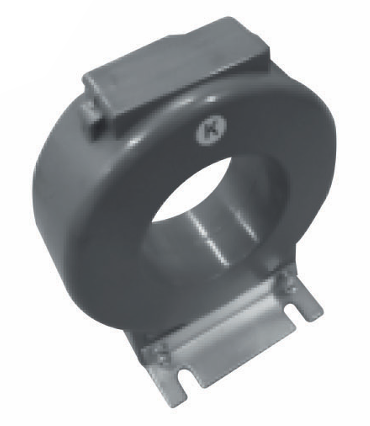

NCT (ТС для нейтрального провідника)
- Окремий трансформатор струму, що встановлюється на нейтральний провідник для захисту від замикання на землю 3-х полюсного автоматичного вимикача з відповідною функцією в трьохфазній 4-х провідній системі. Він вимірює струм в нейтралі і у випадку виявлення замикання на землю — спрацьовує захист GFT.
- Уважно перевіряйте правильність підключення до відповідної фази.
- Замовляється окремо. Вкажіть код замовлення (див. таблицю) відповідно до номінального струму.
- Переключіть вимикач OCR з 3P на 4P після підключення NCT живлення (k), 30 (I) до 3-полюсного автоматичного вимикача.

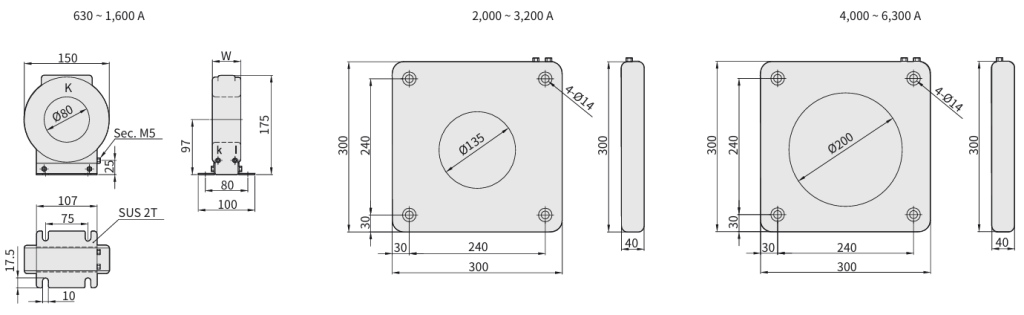

NCT (ТС для нейтрального провідника)

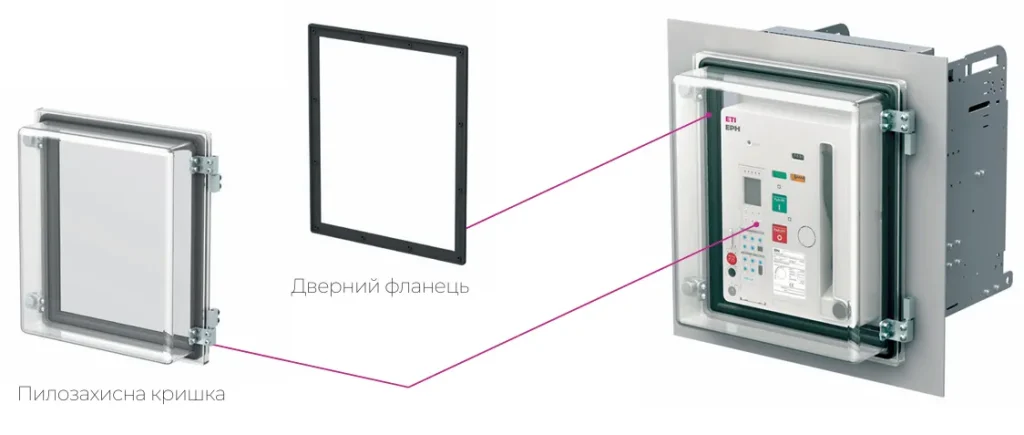

Дверний фланець
Монтується на вирізі панелі під автоматичний вимикач.
Дверний фланець забезпечує ступінь захисту IP30.
Розміри вирізу панелі відповідають вказаним на малюнку.
Що стосується розміру вирізу панелі, то він однаковий для вимикачів викочувального і стаціонарного виконань, і не змінюється при встановленні дверного фланця.
Для замовлення вкажіть код EPLH-AG.
Пилозахисна кришка
Захищає від пилу та вологи. Монтується у вирізі перед фронтальною панеллю автоматичного вимикача.
Забезпечує ступінь захисту IP52.
Кришку можна зафіксувати в положеннях “Тест” та “Підключений”.
Розміри вирізу панелі відповідають вказаним на малюнку.
Для замовлення вкажіть код EPLH-DC.

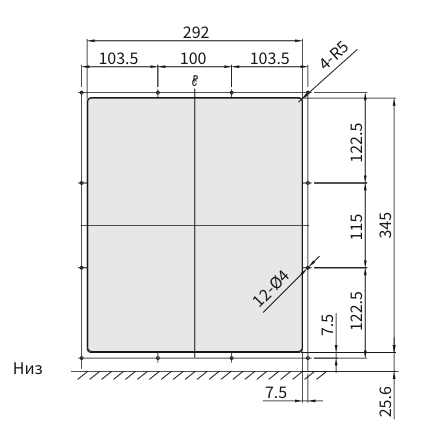

Розміри вирізу панелі

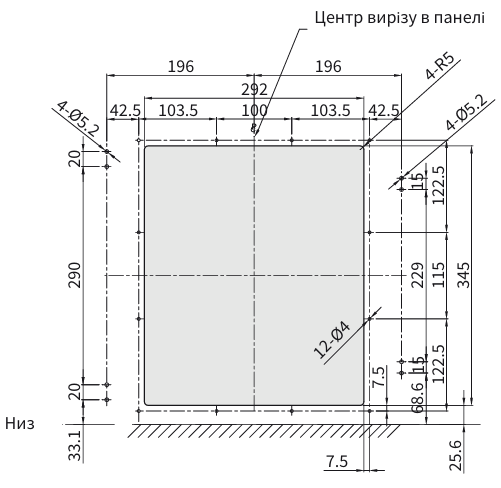

Розміри вирізу панелі
Розміри вирізу панелі

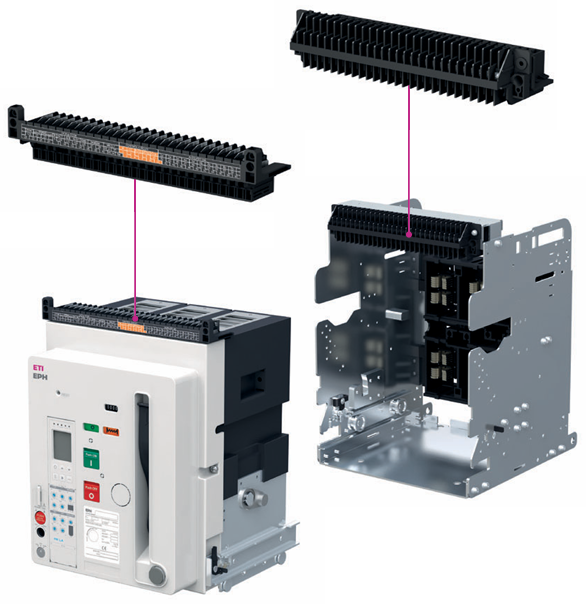

Роз'єм для тестування
- Дозволяє підключити кола керування вийнятого з корзини блоку автоматичного вимикача до корзини. Використовується тільки для автоматичних вимикачів викочувального виконання.
- Для замовлення використовуйте код EPHL-AJ.

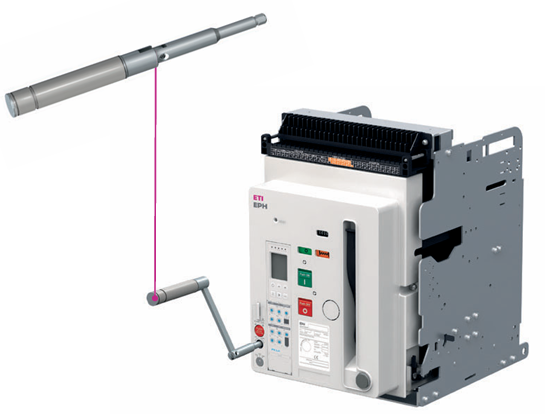

Рукоятка для викочування
- Входить у стандартний комплект поставки.
- Якщо стандартна рукоятка не підходить, – додатково можна замовити подовжену рукоятку, чи рукоятку з шарніром.
- Використовуйте відповідні коди замовлення EPLH-LHANDLE чи EPLH-UHANDLE.
Типи

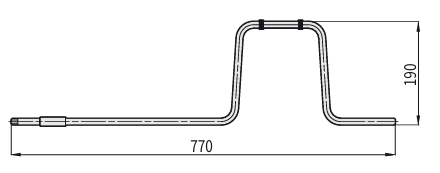

Подовжена рукоятка

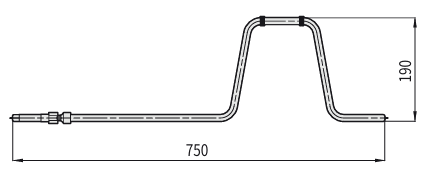

Універсальна рукоятка з шарніром
Рукоятка Т-типу
