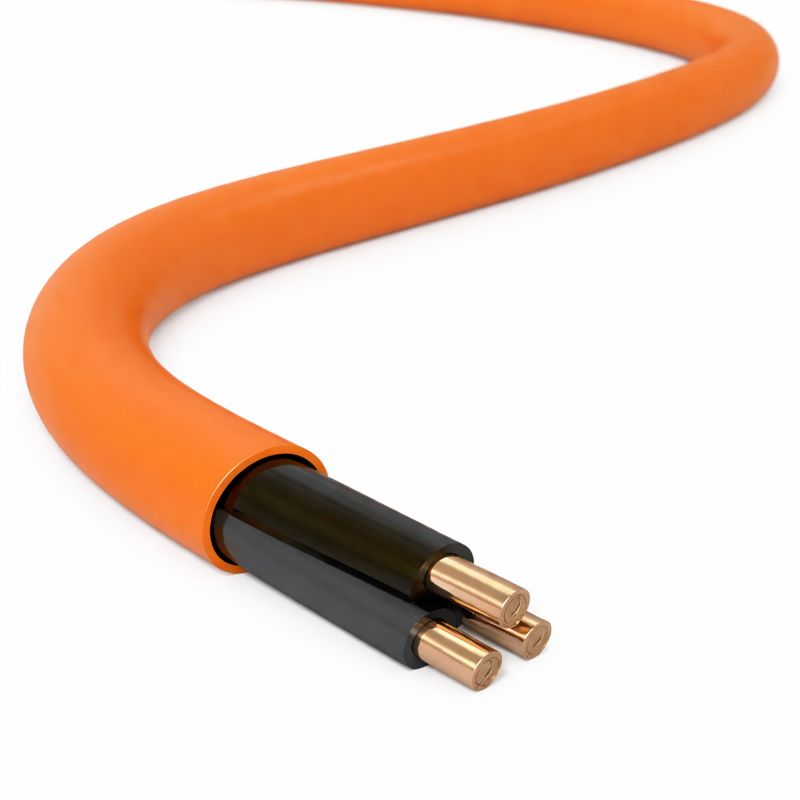

Вогнестійкий безгалогенний кабель (N)HXH FE180/E30

Конструкція:

Струмопровідна жила: мідна однодротова або багатодротова круглої або секторної форми класу за ГОСТ 22483 (ДСТУ EN 60228).

Ізоляція:
Кремнійорганічна гума, що має властивість керамітизуватися під впливом вогню під час пожежі. На жилах кабелів великих перерізів використовується слюдовмісна стрічка, що забезпечує працездатність в умовах високих температур, а також має високі ізоляційні властивості для запобігання короткому замиканню.

Скрутка:
Ізольовані жили, скручені в осердя.

Заповнення:
Безгалогенна композиція. Для кабелів перерізом до 16 мм² включно допускається накладання зовнішньої оболонки. В даному випадку внутрішнє заповнення не накладається.

Зовнішня оболонка:
Безгалогенний компаунд з покращеною пожежостійкістю, що не розповсюджує горіння, з низьким димо- та газовиділенням.

Переріз провідника:

Однодротовий: 1,5 мм² – 10 мм²
Багатодротовий: 16 мм² – 240 мм²

Сфера застосування:

Для систем передачі електричної енергії у стаціонарних електричних приладах, апаратах, освітлювальних пристроях, електромеханічного рухомого обладнання, а також приєднання до стаціонарних електричних установок з напругою до 0,6/1,0 кВ.

Під час пожежі, у стаціонарному стані, здатний функціонувати під дією вогню та продовжувати подачу струму до зовнішніх пристроїв.

На об’єктах з умовами підвищеної пожежної безпеки, житлових масивах, аеропортах, лікарнях, готелях, школах, торгових центрах, енергетичних установках тощо.

При одиночній та груповій прокладці у приміщеннях, каналах, тунелях, у лотках, коробах, трубах, гнучких рукавах та відсутності небезпеки механічних пошкоджень всередині сухих та вологих приміщень.

Працездатність всієї кабельної лінії, у разі пожежі, гарантується лише за умови використання вогнестійких елементів.

Кабель виготовлений згідно вимог ТУ У 27.3-42255690-001:2018 «КАБЕЛІ ВОГНЕСТІЙКІ БЕЗГАЛОГЕННІ. ТЕХНІЧНІ УМОВИ», розроблені ТОВ «УКРПОЖКАБЕЛЬ».

Технічні характеристики:

Номінальна напруга — 0,6/1,0 кВ.
Випробувальна напруга: змінний струм 4 кВ / 50 Гц.
Тимчасовий опір розриву провідника — 200 МПа.
Міцність при розтягуванні — не менше 5 МПа.
Мінімальний радіус вигину:
— для однодротових — 15d кабеля
— для багатодротових — 12d кабеля.
Опір ізоляції — > 10⁴ МОм/км.
Відносне подовження при розриві ізоляції – не менше 150%.
Монтаж проводиться при температурі до –15 °C.
Робоча температура: –30 °C … +90 °C.

Строк служби: не менше 25 років.

Гарантійний строк експлуатації при виконанні правил транспортування, зберігання, монтажу та експлуатації — 5 років.

Кабель сертифікований в системі УкрСЕПРО згідно вимог пожежної безпеки та відповідає ДСТУ 4809:2007 «Ізольовані проводи та кабелі. Вимоги пожежної безпеки та методи випробування»:

Ідентифікаційне позначення кабелю за вимогами пожежної безпеки згідно п. 4.12 ДСТУ 4809:2007 за результатами сертифікаційних випробувань — ПБ123122XX.

п. 4.1 ДСТУ 4809:2007 — відноситься до класу стійких до поширювання полум’я при одиночній прокладці (ДСТУ EN 60332-1-2:2016).
п. 4.2 ДСТУ 4809:2007 — відноситься до класу стійких до поширювання полум’я при прокладанні в пучках (категорія A) (ДСТУ EN 60332-3-10:2013).
п. 4.3 ДСТУ 4809:2007 — за токсичністю продуктів згоряння неметалевих елементів відповідає класу Тк3.
п. 4.4 ДСТУ 4809:2007 — за димоутворювальною здатністю під час тління неметалевих елементів відповідає класу Дтк1 (ДСТУ EN 61034-2:2015).
п. 4.5 ДСТУ 4809:2007 — за димоутворювальною здатністю під час полуменевого горіння відповідає класу Дпк2 (ДСТУ EN 61034-2:2015).
п. 4.6 ДСТУ 4809:2007 — за корозійною активністю продуктів згоряння неметалевих елементів відповідає класу Кк2 (ДСТУ EN 60754-2:2015).
п. 4.8 ДСТУ 4809:2007 — за здатністю до збереження цілісності кіл в умовах впливу полум’я температурою не нижче 750 °C відповідає класу FE180 (ДСТУ IEC 60331-21:2008).

Кабель відповідає наступним вимогам пожежної безпеки:

п. 4.36 г) д) ж) 2) ДБН В.2.5-23:2010 «Інженерне обладнання будинків і споруд. Проєктування електрообладнання об’єктів цивільного призначення».
п. 6.3.1.4 б) ДБН В.1.2-7:2008 «Система забезпечення надійності та безпеки будівельних об’єктів. Основні вимоги до будівель і споруд. Пожежна безпека».
ДСТУ Б В.1.1-11:2005 «Електричні кабельні лінії. Метод випробування на вогнестійкість».
NEQ DIN 4102-12:1998-11, частина 12 «Збереження функціональності електричної кабельної лінії».
Здатність кабельної лінії з кабелем марки (N)HXH FE180/E30, прокладеному в системі кабельних металевих перфорованих оцинкованих лотках виробництва ТОВ «Українські системи кабельних трас», зберігати функціональність (працездатність) протягом 30 хвилин.
Здатність кабельної лінії з кабелем марки (N)HXH FE180/E30, прокладеному в системі кабельних металевих перфорованих оцинкованих лотках виробництва ЗАТ «Діелектричні кабельні системи», зберігати функціональність (працездатність) протягом 30 хвилин.
Здатність кабельної лінії з кабелем марки (N)HXH FE180/E30, прокладеному в системі кабельних металевих перфорованих оцинкованих лотках типу KCP/KCOP-200 H60/3 виробництва «BAKS Kazimierz Sielski» (Польща), зберігати функціональність (працездатність) протягом 30 хвилин.

Вогнестійкий безгалогенний кабель (N)HXH FE180/E90

Конструкція: Струмопровідна жила: мідна однодротова або багатодротова круглої або секторної форми 1, 2 класу за ГОСТ 22483 (ДСТУ EN 60228).

Ізоляція: Кремнійорганічна гума, що має властивість керамітизуватися під впливом вогню під час пожежі. На жилах кабелів великих перерізів використовується слюдовмісна стрічка, що забезпечує працездатність в умовах високих температур, а також має високі ізоляційні властивості для запобігання короткому замиканню.

Скрутка: Ізольовані жили, скручені в осердя.

Заповнення: Безгалогенна композиція. Для кабелів перерізом до 16 мм² включно допускається накладання зовнішньої оболонки. В даному випадку внутрішнє заповнення не накладається.

Зовнішня оболонка: Безгалогенний компаунд з покращеною пожежостійкістю, що не розповсюджує горіння, з низьким димо- та газовиділенням.

Кількість жил: 1, 2, 3, 4, 5, 7, 10.

Переріз провідника: Одножильний: 1,5 мм² — 10 мм². Багатодротовий: 16 мм² — 240 мм²

Сфера застосування:

Для систем передачі електричної енергії у стаціонарних електричних приладах, апаратах, збірниках електричних розподільчих пристроїв для приєднання до стаціонарних електричних установок з напругою до 0,6/1,0 кВ.

Під час пожежі у стаціонарному стані здатний функціонувати під дією вогню та продовжувати подачу струму до зовнішніх пристроїв.

На об’єктах з умовами підвищеної пожежної безпеки: житлових масивах, аеропортах, лікарнях, готелях, школах, торгових центрах, енергетичних установках тощо.

При одиночній та груповій прокладці у приміщеннях, каналах, тунелях, у лотках, коробах, трубах, гнучких рукавах за відсутності небезпеки механічних пошкоджень всередині сухих та вологих приміщень.

Працездатність всієї кабельної лінії у разі пожежі гарантується лише за умови використання вогнестійких несучих елементів.

Кабель виготовлений згідно вимог ТУ У 27.3-42255690-001:2018
«КАБЕЛІ ВОГНЕСТІЙКІ БЕЗГАЛОГЕННІ. ТЕХНІЧНІ УМОВИ», розроблені ТОВ «УКРПОЖКАБЕЛЬ».

Технічні характеристики:

Номінальна напруга — 0,6/1,0 кВ.
Випробувальна напруга: змінний. струм 4 кВ / 50 Гц.
Тимчасовий опір розриву провідника — 200 МПа.
Міцність при розтягуванні — не менше 5 МПа.
Мінімальний радіус вигину:
— для однодротових — 15d кабеля
— для багатодротових — 12d кабеля.
Опір ізоляції – > 10⁴ МОм/км.
Відносне подовження при розриві ізоляції — не менше 150 %.
Монтаж проводиться при температурі до –15 °C.
Робоча температура: –30 °C … +90 °C.

Строк служби: не менше 25 років.
Гарантійний строк експлуатації при дотриманні правил транспортування, зберігання, монтажу та експлуатації — 5 років.

Вогнестійкий безгалогенний кабель (N)HXH FE180/E90

п. 4.1 ДСТУ 4809:2007 — відноситься до класу стійких до поширювання полум’я при одиночній прокладці (ДСТУ EN 60332-1-2:2016).
п. 4.2 ДСТУ 4809:2007 — відноситься до класу стійких до поширювання полум’я при прокладанні у пучках (категорія A) (ДСТУ EN 60332-3-10:2013).
п. 4.3 ДСТУ 4809:2007 — за токсичністю продуктів згоряння неметалевих елементів відповідає класу Тк3.
п. 4.4 ДСТУ 4809:2007 — за димоутворювальною здатністю під час тління неметалевих елементів відповідає класу Дтк1.
п. 4.5 ДСТУ 4809:2007 — за димоутворювальною здатністю під час полуменевого горіння відповідає класу Дпк2 (ДСТУ EN 61034-2:2015).
п. 4.6 ДСТУ 4809:2007 — за корозійною активністю продуктів згоряння неметалевих елементів відповідає класу Кк2 (ДСТУ EN 60754-2:2015).
п. 4.8 ДСТУ 4809:2007 — за здатністю до збереження цілісності кіл в умовах впливу полум’я, температура якого не менше ніж 750 °C, відповідає класу FE180 (ДСТУ IEC 60331-21:2008).

Кабель відповідає наступним вимогам пожежної безпеки:

п. 4.36 г) д) ж) 1) 2) ДБН В.2.5-23:2010 «Інженерне обладнання будинків і споруд. Проєктування електрообладнання об’єктів цивільного призначення».
п. 6.3.1.4 б) ДБН В.1.2-7:2008 «Система забезпечення надійності та безпеки будівельних об’єктів. Основні вимоги до будівель і споруд. Пожежна безпека».
ДСТУ Б В.1.1-11:2005 «Електричні кабельні лінії. Метод випробування на вогнестійкість».
NEQ DIN 4102-12:1998-11 Частина 12: «Збереження функціональності електричної кабельної лінії».
Здатність кабельної лінії з кабелем марки (N)HXH FE180/E90, прокладеному в системі кабельних металевих перфорованих оцинкованих лотках виробництва ТОВ «Українські системи кабельних трас», зберігати функціональність (працездатність) протягом 90 хвилин.
Здатність кабельної лінії з кабелем марки (N)HXH FE180/E90, прокладеному в системі кабельних металевих перфорованих оцинкованих лотках виробництва ЗАТ «Діелектричні кабельні системи», зберігати функціональність (працездатність) протягом 90 хвилин.
Здатність кабельної лінії з кабелем марки (N)HXH FE180/E90, прокладеному в системі кабельних металевих перфорованих оцинкованих лотках типу KCP/KCOP-200 H60/3 виробництва «BAKS Kazimierz Sielski» (Польща), зберігати функціональність (працездатність) протягом 90 хвилин.

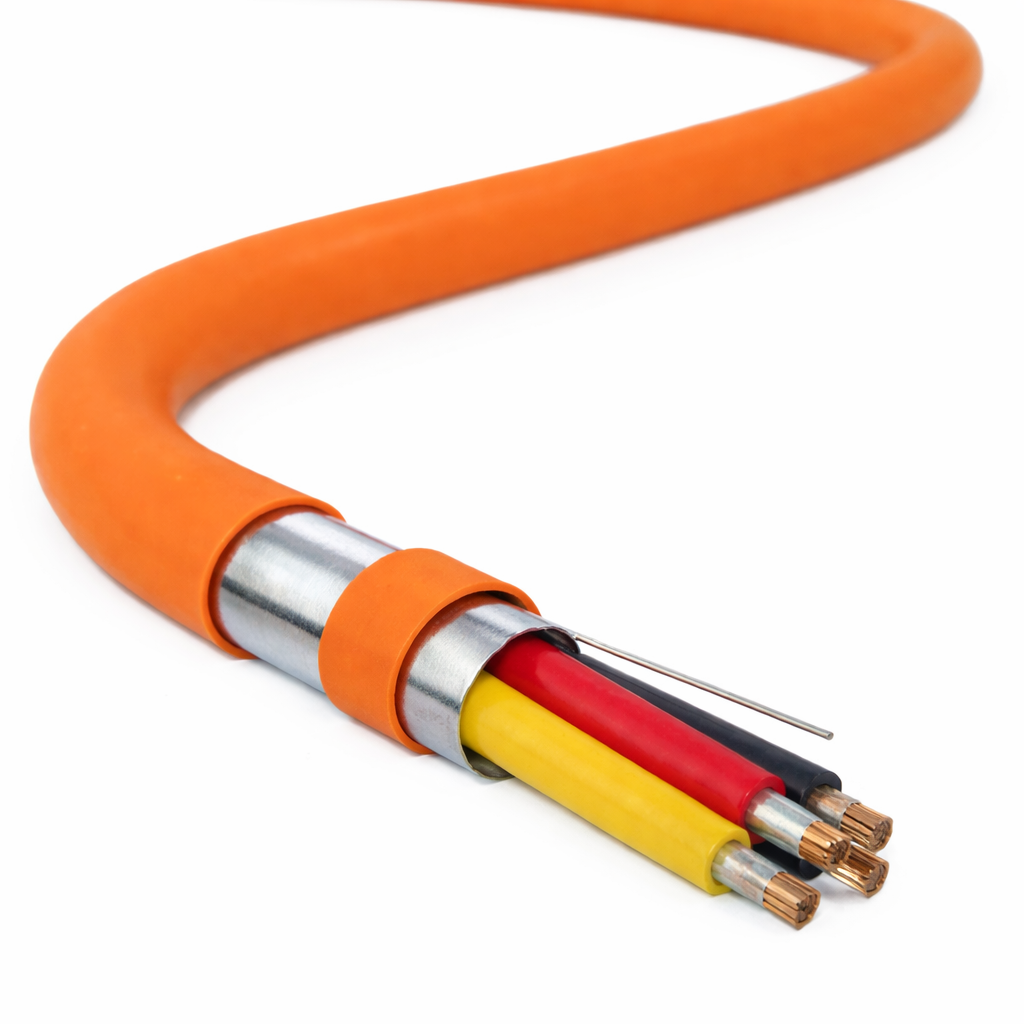

Кабель монтажний для сигналізації та промислової електроніки JE-H(St)H … Bd FE180/E30

Конструкція: Струмопровідна жила: мідна однодротова круглої форми 1 класу згідно ГОСТ 22483 (ДСТУ EN 60228).

Ізоляція: Кремнійорганічна гума, що має властивість керамітизуватися під впливом вогню в умовах пожежі.

Скрутка: Попарна скрутка жил, потім у пучок.

Роздільник: Поліетилентерефталатна плівка.

Жила заземлення: Мідний круглий провідник 0,4 мм.

Екран: Електростатичний з алюмінієвої фольги.

Зовнішня оболонка: Безгалогенний компаунд з покращеною пожежостійкістю, не розповсюджуючий горіння, з низьким димо- та газовиділенням.

Кількість пар жил: 1, 2, 4, 6, 8, 10.

Номінальний діаметр жил: 0,8 мм; 1,38 мм (1,5 мм²); 1,78 мм (2,5 мм²).

Технічні характеристики:

Номінальна напруга — 220 В. Максимальна напруга — 300 В.
Випробувальна напруга: змінний струм 800 В / 50 Гц.
Мінімальний радіус вигину – 6 d кабеля
Електрична ємність пари жил: до 4 пар — не більше 144 нФ/км більше 4 пар — не більше 120 нФ/км.
Тимчасовий опір розриву провідника — 180 МПа. Міцність при розтягуванні ізоляції — не менше 5 МПа
Опір ізоляції – > 10⁴ МОм/км. Відносне подовження при розриві ізоляції — не менше 270 %
Монтаж проводиться при температурі до –15 °C. Робоча температура: –30 °C … +90 °C
Опір провідника двох пар жил при 20 °C: для 0,8 мм – не більше 73,2 Ом/км для 1,38 мм – не більше 24,3 Ом/км.

Строк служби: не менше 25 років.

Вогнестійкий безгалогенний кабель (N)HXH FE180/E90

Ідентифікаційне позначення кабелю за вимогами пожежної безпеки згідно п. 4.12 ДСТУ 4809:2007 за результатами сертифікаційних випробувань — ПБ123122X8X.

п. 4.1 ДСТУ 4809:2007 — відноситься до класу стійких до поширювання полум’я при одиночній прокладці (ДСТУ EN 60332-1-2:2017).
п. 4.2 ДСТУ 4809:2007 — відноситься до класу стійких до поширювання полум’я при прокладанні у пучках (категорія A) (ДСТУ EN 60332-3-10:2013).
п. 4.3 ДСТУ 4809:2007 — за токсичністю продуктів згоряння їхніх неметалевих елементів відповідає класу Тк3.
п. 4.4 ДСТУ 4809:2007 — за димоутворювальною здатністю під час тління неметалевих елементів відповідає класу Дтк1.
п. 4.5 ДСТУ 4809:2007 — за димоутворювальною здатністю під час полуменевого горіння відповідає класу Дпк2 (ДСТУ EN 61034-2:2015).
п. 4.6 ДСТУ 4809:2007 — за корозійною активністю продуктів згоряння неметалевих елементів відповідає класу Кк2 (ДСТУ EN 60754-2:2015).
п. 4.8 ДСТУ 4809:2007 — за здатністю до збереження цілісності кіл в умовах впливу полум’я, температура якого не нижче ніж 750 °C, відповідає класу FE180 (ДСТУ IEC 60331-21:2008).

Кабель відповідає наступним вимогам пожежної безпеки:

п. 4.36 г) д) ж) 1) 2) ДБН В.2.5-23:2010 «Інженерне обладнання будинків і споруд. Проєктування електрообладнання об’єктів цивільного призначення».
п. 6.3.1.4 б) ДБН В.1.2-7:2008 «Система забезпечення надійності та безпеки будівельних об’єктів. Основні вимоги до будівель і споруд. Пожежна безпека».
ДСТУ Б В.1.1-11:2005 «Електричні кабельні лінії. Метод випробування на вогнестійкість».
NEQ DIN 4102-12:1998-11 Частина 12: «Збереження функціональності електричної кабельної лінії».
Здатність кабельної лінії з кабелем марки JE-H(St)H … Bd FE180/E30, прокладеним у системі кабельних металевих перфорованих оцинкованих лотків виробництва ТОВ «Українські системи кабельних трас», зберігати функціональність (працездатність) протягом 30 хвилин.
Здатність кабельної лінії з кабелем марки JE-H(St)H … Bd FE180/E30, прокладеним у системі кабельних металевих перфорованих оцинкованих лотків виробництва ЗАТ «Діелектричні кабельні системи», зберігати функціональність (працездатність) протягом 30 хвилин.
Здатність кабельної лінії з кабелем марки JE-H(St)H … Bd FE180/E30, прокладеним у системі кабельних металевих перфорованих оцинкованих лотків типу KCP/KCOP-200 H60/3 виробництва «BAKS Kazimierz Sielski» (Польща), зберігати функціональність (працездатність) протягом 30 хвилин.

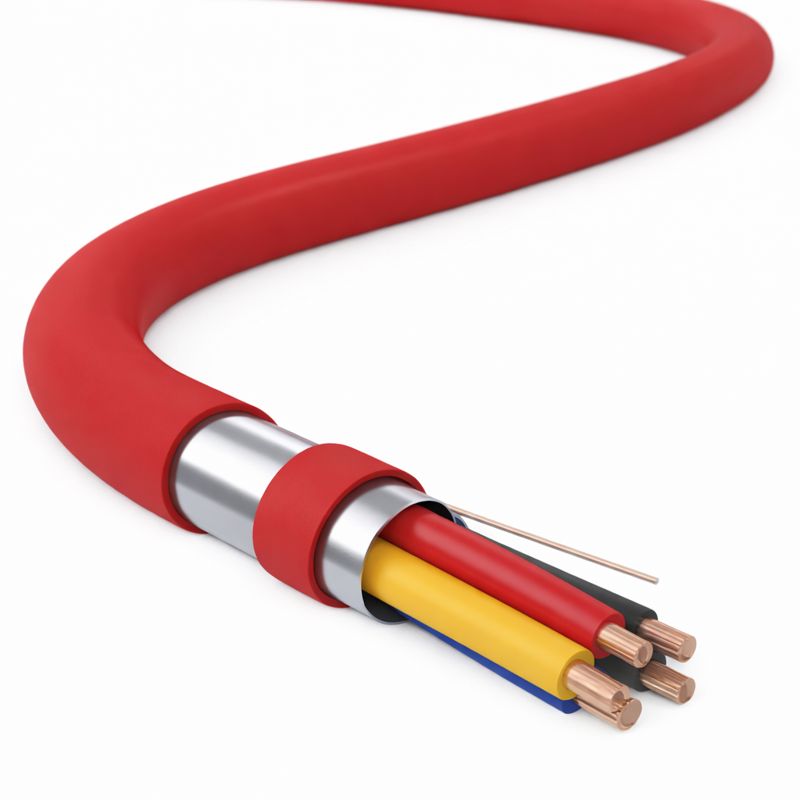

Кабель монтажний для сигналізації та промислової електроніки JE-H(St)H … Bd FE180/E90

Конструкція: Струмопровідна жила: мідна однодротова круглої форми 1 класу згідно ГОСТ 22483 (ДСТУ EN 60228).

Ізоляція: Кремнійорганічна гума, що має властивість керамітизуватися під впливом вогню в умовах пожежі.

Скрутка: Попарна скрутка жил, потім у пучок.

Роздільник: Поліетилентерефталатна плівка.

Жила заземлення: Мідний круглий провідник 0,4 мм.

Екран: Електростатичний з алюмінієвої фольги.

Зовнішня оболонка: Безгалогенний компаунд з покращеною пожежостійкістю, не розповсюджує горіння, з низьким димо- та газовиділенням.

Кількість пар жил: 1, 2, 4, 6, 8, 10.

Номінальний діаметр жил: 0,8 мм; 1,38 мм (1,5 мм²); 1,78 мм (2,5 мм²).

Сфера застосування:

Для передачі електричних сигналів інформації, контролю та управління в системах промислової електроніки, пожежної та охоронної сигналізації у разі безпосереднього впливу вогню.
Вогнестійкий екранований безгалогенний кабель під час пожежі забезпечує 90 хвилин безперебійної роботи в системах пожежної сигналізації, аварійного освітлення та ліфтів з евакуаційним живленням.
На об’єктах з умовами підвищеної пожежної безпеки: аеропортах, лікарнях, готелях, школах, торгових центрах, промислових установках тощо.
Для фіксованого прокладання всередині сухих і вологих приміщень, у трубах, землі, бетоні, при одиночній або пучковій прокладці у приміщеннях, каналах, тунелях, лотках, коробах, трубах, гнучких рукавах за відсутності небезпеки механічних пошкоджень.
Працездатність всієї кабельної лінії у разі пожежі гарантується лише за умови використання вогнестійких несучих елементів.
Кабель виготовлений згідно вимог ТУ У 27.3-42255690-002:2018
«КАБЕЛІ МОНТАЖНІ СИГНАЛІЗАЦІЙНІ ТА ПРОМИСЛОВОЇ ЕЛЕКТРОНІКИ. ТЕХНІЧНІ УМОВИ», розроблені ТОВ «УКРПОЖКАБЕЛЬ».

Технічні характеристики:

Номінальна напруга — 220 В. Максимальна напруга — 300 В
Випробувальна напруга: змінний струм 800 В / 50 Гц
Мінімальний радіус вигину – 6 d кабеля
Електрична ємність пари жил: до 4 пар — не більше 144 нФ/км. Більше 4 пар — не більше 120 нФ/км
Тимчасовий опір розриву провідника — 180 МПа. Міцність при розтягуванні ізоляції — не менше 6,5 МПа
Опір ізоляції – > 10⁴ МОм/км. Відносне подовження при розриві ізоляції – не менше 270 %
Монтаж проводиться при температурі до –15 °C. Робоча температура: –30 °C … +90 °C
Опір провідника двох пар жил при 20 °C: для 0,8 мм – не більше 73,2 Ом/км для 1,38 мм – не більше 24,3 Ом/км

Гарантійний строк експлуатації при виконанні правил транспортування, зберігання, монтажу та експлуатації — 5 років
Строк служби: не менше 25 років

Кабель монтажний для сигналізації та промислової електроніки JE-H(St)H … Bd FE180/E90

п. 4.1 ДСТУ 4809:2007 — відноситься до класу стійких до поширювання полум’я при одиночній прокладці (ДСТУ EN 60332-1-2:2017).
п. 4.2 ДСТУ 4809:2007 — відноситься до класу стійких до поширювання полум’я при прокладанні у пучках (категорія A) (ДСТУ EN 60332-3-10:2013).
п. 4.3 ДСТУ 4809:2007 — за токсичністю продуктів згоряння їхніх неметалевих елементів відповідає класу Тк3.
п. 4.4 ДСТУ 4809:2007 — за димоутворювальною здатністю під час тління неметалевих елементів відповідає класу Дтк1.
п. 4.5 ДСТУ 4809:2007 — за димоутворювальною здатністю під час полуменевого горіння відповідає класу Дпк2 (ДСТУ EN 61034-2:2015).
п. 4.6 ДСТУ 4809:2007 — за корозійною активністю продуктів згоряння неметалевих елементів відповідає класу Кк2 (ДСТУ EN 60754-2:2015).
п. 4.8 ДСТУ 4809:2007 — за здатністю до збереження цілісності кіл в умовах впливу полум’я, температура якого не нижче ніж 750 °C, відповідає класу FE180 (ДСТУ IEC 60331-21:2008).

Кабель відповідає наступним вимогам пожежної безпеки:

п. 4.36 г) д) ж) 1) 2) ДБН В.2.5-23:2010 «Інженерне обладнання будинків і споруд. Проєктування електрообладнання об’єктів цивільного призначення».
п. 6.3.1.4 б) ДБН В.1.2-7:2008
«Система забезпечення надійності та безпеки будівельних об’єктів. Основні вимоги до будівель і споруд. Пожежна безпека».
ДСТУ Б В.1.1-11:2005 «Електричні кабельні лінії. Метод випробування на вогнестійкість».
NEQ DIN 4102-12:1998-11 Частина 12: «Збереження функціональності електричної кабельної лінії».
Здатність кабельної лінії з кабелем марки JE-H(St)H … Bd FE180/E90, прокладеним у системі кабельних металевих перфорованих оцинкованих лотків виробництва ТОВ «Українські системи кабельних трас», зберігати функціональність (працездатність) протягом 90 хвилин.
Здатність кабельної лінії з кабелем марки JE-H(St)H … Bd FE180/E90, прокладеним у системі кабельних металевих перфорованих оцинкованих лотків виробництва ЗАТ «Діелектричні кабельні системи», зберігати функціональність (працездатність) протягом 90 хвилин.
Здатність кабельної лінії з кабелем марки JE-H(St)H … Bd FE180/E90, прокладеним у системі кабельних металевих перфорованих оцинкованих лотків типу KCP/KCOP-200 H60/3 виробництва «BAKS Kazimierz Sielski» (Польща), зберігати функціональність (працездатність) протягом 90 хвилин.

Кабель зв’язку для пожежної сигналізації та систем охорони J-H(St)H … Bd

Конструкція: Струмопровідна жила: мідна однодротова круглої форми 1 класу згідно ГОСТ 22483 (ДСТУ EN 60228).

Ізоляція: Безгалогенний компаунд з покращеною пожежостійкістю, що не розповсюджує горіння, з низьким димо- та газовиділенням.

Скрутка: Попарна скрутка жил, потім у пучок.

Роздільник: Поліетилентерефталатна плівка.

Жила заземлення: Мідний круглий провідник 0,4 мм.

Екран: Електростатичний з алюмінієвої фольги.

Кількість пар жил: 1, 2, 4, 6, 8, 10.

Номінальний діаметр жил: 0,8 мм; 1,38 мм (1,5 мм²); 1,78 мм (2,5 мм²).

Сфера застосування:

Для передачі електричних сигналів з вимірювального методу для систем контролю доступу.
Стаціонарно, всередині сухих та вологих приміщень, для прихованого та відкритого способу прокладання.
Електростатичний екран оберігає належну передачу від зовнішніх радіоперешкод, створюваних електрообладнанням.
Для прокладання у приміщеннях, каналах, тунелях, у лотках, коробах, трубах, гнучких рукавах за відсутності небезпеки механічних пошкоджень, де відсутні джерела нагріву та горюче-активних газів при горінні та тлінні.

Кабель виготовлений згідно вимог ТУ У 27.3-42255690-002:2018 «КАБЕЛІ МОНТАЖНІ СИГНАЛІЗАЦІЙНІ ТА ПРОМИСЛОВОЇ ЕЛЕКТРОНІКИ. ТЕХНІЧНІ УМОВИ», розроблені ТОВ «УКРПОЖКАБЕЛЬ».

Технічні характеристики:

Номінальна напруга — 220 В. Максимальна напруга — 300 В.
Випробувальна напруга: змінний струм 800 В / 50 Гц.
Мінімальний радіус вигину — 6 d кабеля.
Електрична ємність пари жил: до 4 пар — не більше 144 нФ/км, більше 4 пар — не більше 120 нФ/км.
Тимчасовий опір розриву провідника — 180 МПа. Міцність при розтягуванні ізоляції — не менше 6,5 МПа.
Опір ізоляції – > 10⁴ МОм/км. Відносне подовження при розриві ізоляції — не менше 270 %.
Монтаж проводиться при температурі до –15 °C. Робоча температура: –30 °C … +90 °C.
Опір провідника двох пар жил при 20 °C: для 0,8 мм — не більше 73,2 Ом/км для 1,38 мм — не більше 24,3 Ом/км.

Гарантійний строк експлуатації при дотриманні правил транспортування, зберігання, монтажу та експлуатації — 5 років.

Строк служби: не менше 25 років.

Кабель зв’язку для пожежної сигналізації та систем охорони J-H(St)H … Bd

п. 4.1 ДСТУ 4809:2007 — відноситься до класу стійких до поширювання полум’я при одиночній прокладці.

Метод випробування за ДСТУ EN 60332-1-2:2017
«Вогневі випробування електричних та оптоволоконних кабелів. Частина 1-2. Випробування на вертикальне поширення полум’я одиничного ізольованого проводу чи кабелю. Метод випробування полум’ям з попередньо змішаною типу потужністю 1 кВт»
(EN 60332-1-2:2004, IDT; EN 60332-1-2:2004/A1:2015, IDT).

Кабель зв’язку для пожежної сигналізації та систем охорони J-Y(St)Y … Lg

Конструкція: Струмопровідна жила: мідна однодротова круглої форми 1 класу згідно ГОСТ 22483 (ДСТУ EN 60228).

Ізоляція: Полівінілхлоридний пластикат (ПВХ), що не розповсюджує горіння, з низьким димо- та газовиділенням.

Скрутка: Попарна скрутка жил, потім у пучок.

Роздільник: Поліетилентерефталатна плівка.

Жила заземлення: Мідний круглий провідник 0,4 мм.

Екран: Електростатичний з алюмінієвої фольги.

Кількість пар жил: 1, 2, 4, 6, 8, 10.

Номінальний діаметр жил: 0,8 мм; 1,38 мм (1,5 мм²); 1,78 мм (2,5 мм²).

Сфера застосування:

Для передачі електричних сигналів з вимірювального методу для систем контролю доступу.
Стаціонарно всередині сухих та вологих приміщень, підходить для прихованого та відкритого способу прокладання.
Електростатичний екран оберігає ланцюг передачі від зовнішніх радіоперешкод, створюваних електрообладнанням.
Для прокладання у приміщеннях, каналах, тунелях, у лотках, коробах, трубах, гнучких рукавах за відсутності небезпеки механічних пошкоджень, де відсутні токсичні та корозійно-активні гази при горінні та тлінні.

Кабель виготовлений згідно вимог ТУ У 27.3-42255690-002:2018 «КАБЕЛІ МОНТАЖНІ ДЛЯ СИГНАЛІЗАЦІЇ І ПРОМИСЛОВОЇ ЕЛЕКТРОНІКИ. ТЕХНІЧНІ УМОВИ», розроблені ТОВ «УКРПОЖКАБЕЛЬ».

Технічні характеристики:

Номінальна напруга — 220 В. Максимальна напруга — 300 В.
Випробувальна напруга: змінний струм 800 В / 50 Гц.
Мінімальний радіус вигину – 6 d кабеля.
Електрична ємність пари жил: до 4 пар — не більше 144 нФ/км, більше 4 пар — не більше 120 нФ/км.
Тимчасовий опір розриву провідника — 180 МПа. Міцність при розтягуванні ізоляції — не менше 6,5 МПа.
Опір ізоляції — > 10⁴ МОм/км. Відносне подовження при розриві ізоляції — не менше 270 %.
Монтаж проводиться при температурі до –15 °C. Робоча температура: –30 °C … +90 °C.
Опір провідника двох пар жил при 20 °C: для 0,8 мм — не більше 73,2 Ом/км для 1,38 мм — не більше 24,3 Ом/км.

Строк служби: не менше 25 років.

Кабель зв’язку для пожежної сигналізації та систем охорони J-Y(St)Y … Lg

п. 4.1 ДСТУ 4809:2007 — відноситься до класу стійких до поширювання полум’я при одиночній прокладці.

Метод випробування за ДСТУ EN 60332-1-2:2017
«Вогневі випробування електричних та оптоволоконних кабелів. Частина 1-2. Випробування на вертикальне поширення полум’я одиничного ізольованого проводу чи кабелю. Метод випробування полум’ям з попередньо змішаною типу потужністю 1 кВт» (EN 60332-1-2:2004, IDT; EN 60332-1-2:2004/A1:2015, IDT).
